مشخصات پروژه

نوع سازه

مسکونی

نوع مصالح بتنی
المان سازه ای

ستون و سقف

درخواست کارفرما مقاوم سازی جهت تغییر کاربری سازه
راهکار

طبق ارزیابی‌های صورت‌گرفته در پروژه،کارفرما قصد تغییرکاربری سازه از مسکونی به آموزشی را دارد و به طبع تغییر کاربری سازه مسلما بارهای وارده به سازه نیز افزایش می‌یابد .طبق این درخواست عملیات ارزیابی و طراحی جهت افزایش مقاومت باربری سازه شروع گردید.

– طبق ارزیابی‌های صورت‌گرفته در این پروژه،برای مقاوم سازی ستون‌ها از الیاف کربن تک جهته و برای مقاوم سازی دال از لمینت های FRP استفاده می‌گردد.راهکار مقاوم‌سازی به شرح زیر است:

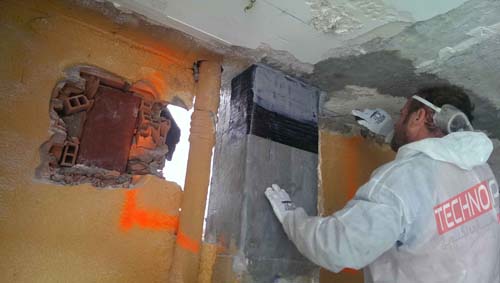

مقاوم‌سازی ستون‌ها
• سطح بتن باید از هرگونه آلودگی نظیر رنگ، گچ، پلاستر، چربی و… پاکسازی گردد.
• آسیب‌های سطحی بتن باید با مواد ترمیمی اپوکسی ترمیم گردد.
• جهت افزایش ظرفیت برشی،الیاف کربن تک جهته باید در نواحی بحرانی تعیین شده بصورت U شکل و عمود بر راستای طولی ستون نصب گردد.
• جهت افزایش ظرفیت خمشی،الیاف کربن تک جهته باید در نواحی بحرانی تعیین شده که در کشش هستند،باید بصورت موازی با محور طولی ستون نصب گردد.
• مواد چسباننده باید طبق دستورالعمل ترکیب گردد.
• توصیه می‌شود مواد چسباننده را در هر مرحله از اجرا بصورت جداگانه ترکیب گردد تا ژل بدست آمده از این ترکیب بلا استفاده نگردد.
• سطح بتن و سطح الیاف باید به طور کامل با مواد چسباننده آغشته گردد.
• الیاف کربن تک جهته بعد از نصب بر روی سطح بتنی باید توسط غلتک حباب گیری گردد.
• در نهایت جهت اطمینان از مقاوم‌سازی، تست های مقاومنی انجام گردد.
نکته : ابعاد،تعداد لایه های الیاف ،نحوه ترکیب مواد و… باید توسط مهندسین طراح ارزیابی گردد.

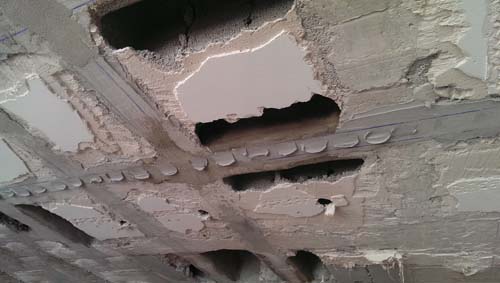

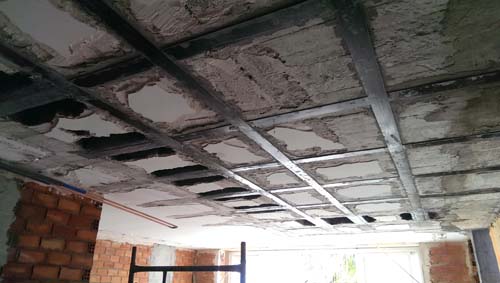

مقاوم سازی دال
• قبل از مقاوم‌سازی سازه،سطح نازک‌کاری دال بتنی باید جمع آوری گردد.
• سطح دال بتنی باید توسط ابزاری چون چکش، فرچه سیمی، سنگ تراش و… از هرگونه آلودگی نظیر گچ، پلاستر، رنگ، چربی و… پاکسازی گردد.
• ترک‌ها و آسیب‌های بتن قبل از مقاوم سازی، باید به وسیله مواد ترمیمی اپوکسی برطرف گردد.
• لمینت‌های FRP به علت دو طرفه بودن دال و ساده بودن اتصالات ‌باید به ترتیب در دوجهت طولی و عرضی و در ناحیه تحتانی دال نصب گردد. اما برای اطمینان از مقاوم سازی می‌توان لمینت را در دو وجه فوقانی و تهتانی نصب کرد.
• مواد چسباننده باید طبق دستورالعمل ترکیب گردد.
• توصیه می‌شود تا مواد چسباننده در هر مرحله از اجرا بصورت جداگانه و در حد نیاز ترکیب گردد تا ژل ایجاد شده از این ترکیب غیرقابل استفاده نشود.
• سطح بتن در محل نصب لمینت‌های FRP، باید بصورت کامل به مواد چسباننده آغشته گردد.
• لمینت های FRP ، باید توسط محلول مخصوص و دستمال خشک تمیز گردد و بعد از خشک شدن بصورت کامل با مواد چسباننده آغشته گردد.
• لمینت های FRP ، باید به سطح تعیین شده دال بتنی نصب گردند.
• برای اطمینان و محافظت از نصب می‌توان از شمع استفاده کرد.
نکته : ابعاد و اندازه برش لمینت‌های FRP،نسبت ترکیب ماده چسباننده و محل قرارگیری لمینت های FRP و… در شرایط هر پروژه متفاوت است و باید توسط مهندسین طراح، ارزیابی گردد.

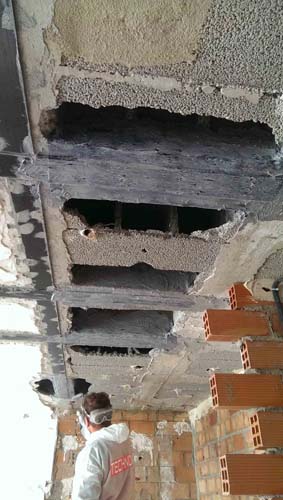

تصاویر پروژه
