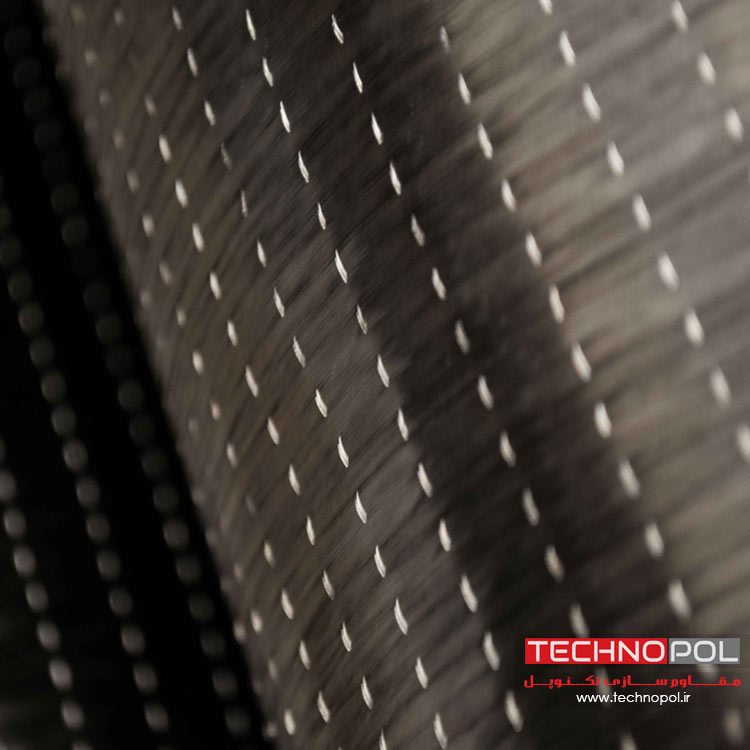

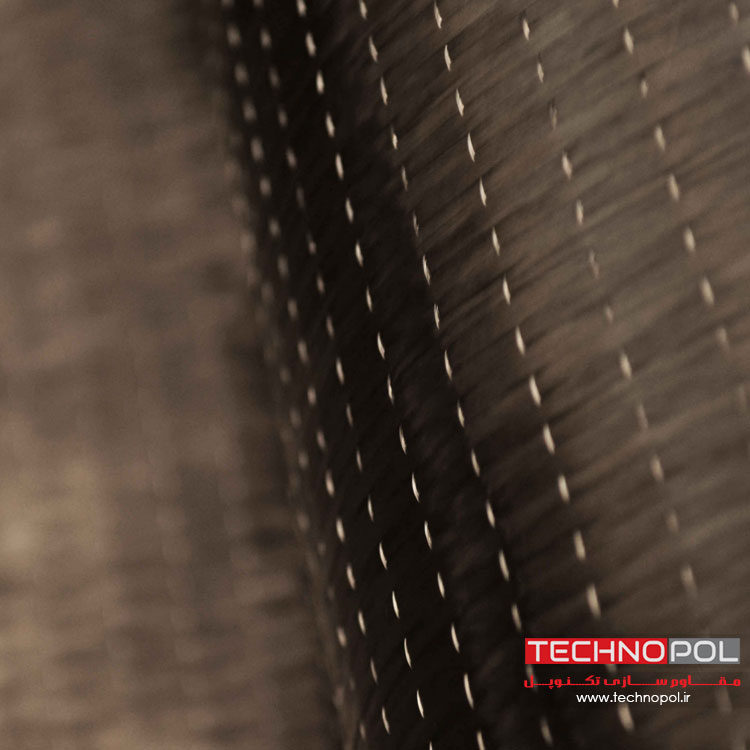

الیاف کربن تک جهته UD، یک پارچه کربن دارای مقاومت بالا با فیبرهای واقع در یک راستا و در وزن های مختلف می‌باشد. الیاف کربن (CFRP) معمولاً به وسیله رزین‌های اپوکسی و سایر رزین‌های سازه‌ای به عناصر متصل شده و می‌توانند ظرفیت باربری و مقاومت برشی یا خمشی عناصر مختلف در سازه و ساختمان را افزایش دهند. الیاف کربن تک جهته UD مقاوم سازی تکنوپل ضخامت های مختلف و در وزن هایی برابر 160 ،200 ،240 و 300 گرم بر متر مربع متناسب با نیاز پروژه های مختلف مقاوم سازی و صنایع کامپوزیتی تامین می گردد.
الیاف کربن در زمینههای متعددی مانند مقاوم‌سازی، تقویت و تعمیر سازهها، ساخت کامپوزیت‌های FRP، صنایع دفاعی، صنعت خودروسازی و بسیاری از موارد دیگر استفاده میشود.
تماس با کارشناسان فنی و فروش تکنوپل
معرفی محصول
مزایای استفاده از الیاف کربن (UD) در مقاوم‌سازی و تعمیر سازهها
- پوشش کربن قوی‌تر از سایر مصالح سنتی مانند فولاد بوده و ۷۰% سبک‌تر از آن می‌باشد.
- الیاف‌های کربن مقاوم در برابر مواد شیمیایی و خوردگی هستند.
- سیستم‌های CFRP انعطاف‌پذیر بوده و می‌توانند در سطوح مختلف مانند ستون‌های دایره‌ای و دیگر سطوح منحنی استفاده شوند.
- استفاده از الیاف کربن تک جهته در فرایند مقاوم‌سازی و تعمیر سازهها یک روش مقرون به صرفه است زیرا خرید آن با قیمتی کم در مقایسه با مقاومت و کارایی بالای محصول میسر می‌باشد.
- الیاف کربن با مصالح مختلف و چسبهای رزین استاندار سازگار بوده و به راحتی نصب میشود.
- سیستم‌های CFRP می‌توانند انعطاف‌پذیری عناصر مختلف مانند ستون‌ها و دیوارها را افزایش دهند.
- الیاف‌های کربن می توانند به خوبی جریان برق را عبور داده و رسانا می‌باشند.
در چه مواردی میتوان از الیاف کربن تک جهته استفاده کرد؟
- سیستم‌های CFRP موادی بسیار کاربردی در تقویت سازه‌های بتنی، فولادی و بنایی (مقاوم سازی به روش FRP) هستند.
- در صورت تغییر کاربری سازه، وجود اشتباهات سازه‌ای یا افزایش ظرفیت باربری اجزاء، الیاف کربن میتواند انتخاب خوبی برای تقویت سازه باشد.
- الیاف کربن به دلیل وزن کم و دوام بالا ماده‌ای عالی برای استفاده در صنعت هوا فضا و صنایع مورد نیاز ارتش مانند ساخت هواپیما، هلیکوپترها و سایر کاربردهای نظامی به دلیل وزن سبک الیاف می‌باشد.
- از سیستم‌های CFRP در ساخت تجهیزات ورزشی مانند راکت تنیس، چوب هاکی، تیرهای تیراندازی و کمان‌ها استفاده میشود.
- همچنین امروزه الیاف کربن به طور گسترده‌ای در صنایع خودروسازی مانند ساخت برخی از اجزای ماشین؛ وسایل اتاقک و قالب صندلی مورد استفاده قرار می‌گیرد.
- الیاف کربن رادیولوسنتر بوده لذا در ساخت اندام‌های مصنوعی در صنایع پزشکی بکار برده میشود.
نگهداری
الیاف کربن تک جهته باید در دمای ۱۰ تا ۴۰ درجه سانتی‌گراد و محیط خشک نگهداری شده و در معرض نور مستقیم خورشید نباشند.
روش استفاده الیاف کربن تک جهته UD
طراحی سیستم الیاف‌های UD باید بر اساس قوانین و دستورالعمل‌های ساختمان باشد. تمام محاسبات توسط مهندسین سازه مطابق با معیارهای طراحی خاص انجام شده و همچنین روش‌های طراحی باید با آخرین نسخه دستورالعمل‌های ساختمانی، استانداردها و مقررات سازگار باشد.
نصب و اجرا

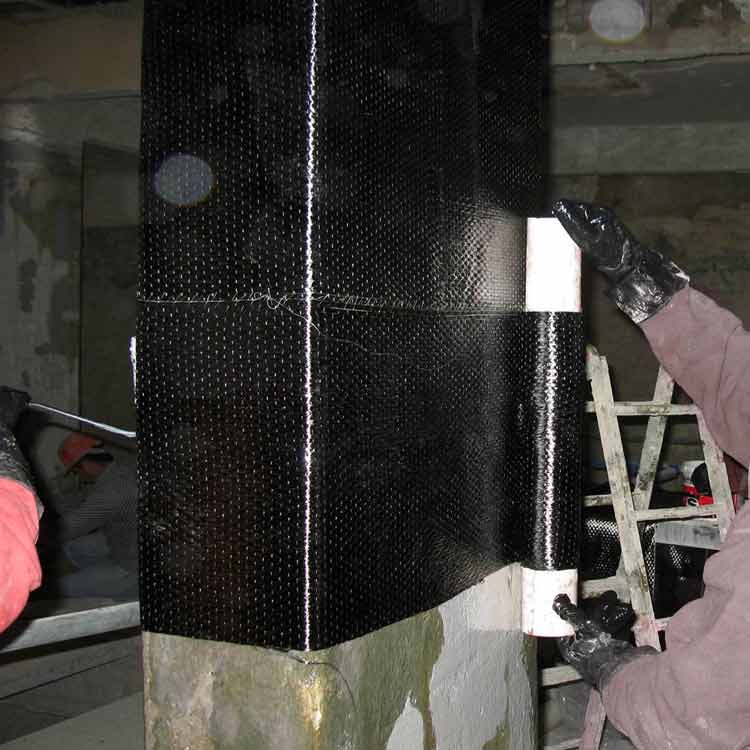

نصب الیاف کربن تک جته مشابه پارچه کربن دو جهته باید توسط گروه‌های دارای مجوز و آموزش‌دیده انجام شده و با مقررات بین‌المللی موجود سازگار باشد. همچنین پس از نصب الیاف کربن باید از تست Pull-Off برای کنترل کیفیت چسبندگی الیاف FRP استفاده گردد.
پوشش محافظ
یک پوشش محافظ باید بر روی سطح سیستم FRP اعمال شود و پوشش محافظ حتماً باید با سیستم FRP سازگار باشد.
پوشش نهایی گچ، رنگ و پوشش نسوز، سه روش معمولی است که میتواند برای ایجاد مانع بین محیط آسیب‌پذیر و سازهها استفاده شود. نقاشی نیز باید بین ۲۴ تا ۷۲ ساعت پس از نهایی شدن اپوکسی انجام شود. از مزایای استفاده از پوشش محافظ برای سطوح میتوان به مقاومت در برابر خوردگی، تخریب، ترک‌خوردگی، ورقه‌شدن، محو شدگی و دیگر مشکلات معمولی که ممکن است برای سازه رخ دهد، اشاره نمود.
محدودیت‌ها
دمای مناسب برای اعمال اپوکسی ها بین ۴ تا ۴۰ درجه سانتی گراد بوده و افزایش رطوبت بشدت موجب کاهش قدرت سیستم‌های FRP میشود.
کنترل کیفیت میدانی
مقدار تمام مواد مورد استفاده برای مقاوم‌سازی عناصر ساختاری مختلف با سیستم FRP مانند الیاف‌های کربن و اپوکسی‌ها باید هر روز اندازه‌گیری شود.
ویژگی‌ها
- قدرت بالا و وزن سبک
- مقاومت در برابر خوردگی
- انعطاف‌پذیری در طراحی
- اقتصادی و کارآمد
- مقاوم‌سازی و تعمیر سازهها
- سازگاری با مصالح مختلف
- افزایش انعطاف‌پذیری سازهها
- رسانایی الکتریکی
کاربردها
- تقویت سازه‌های بتنی، فولادی و بنایی
- مقاوم سازی با FRP
- استفاده در صنایع هوافضا و نظامی
- ورزشگاه‌ها و تجهیزات ورزشی
- صنعت خودروسازی
- صنایع پزشکی
مشخصات محصول
| نوع ماده | فیبر کربن با مقاومت بالا |
| رنگ الیاف | مشکی |
| مواد تشکیل دهنده | فیبر کربن با رنگ مشکی-نخ E-glass |
| الگوی بافت | تک جهته |
| جهت الیاف | صفر درجه |
| وزن واحد سطح پارچه | 309 g/m2 |
| ضخامت پارچه | 0.171 mm |
| چگالی پارچه | 0.171 mm |
| مقاومت کششی | 3’800 N/mm2 |
| مدول الاستیسیته کششی | 242’000 N/mm2 |
| کرنش گسیختگی | 0.0155 |
| کرنش طراحی | Max. 0.6% |
| تاریخ انقضا | دو سال پس از تولید |
| شرایط نگهداری | دور از نور خورشید و رطوبت، دمای بین 5+ درجه تا 35+ درجه سانتی گراد |
| استحکام کششی | در کرنش گسیختگی% 4. 0: KN/m 135, در کرنش گسیختگی% 6. 0: KN/m 200 |
پاسخ به سوالات متداول شما
UD کوتاه شدهی عبارت Unidirectional است که به معنای بافت تک جهته و در یک راستا است.
بدلیل اینکه الیاف کربن از محصولات پلیمری و پالایشگاهی هستند و از آنجا که این محصولات به تولید انبوه در کشور رسیده اند می توان این محصولات را با قیمت مناسب از شرکت های مختلف خریداری نمود برای اطلاع از قیمت دقیق محصولات می توانید با کارشناسان ما در شرکت افزیر تماس حاصل نمایید.
الیاف کربن پس از اشباع سازی و آغشته شدن کامل با رزینها و چسبهای مخصوص FRP (انواع رزین اپوکسی و …) تشکیل سیستم CFRP داده و جهت افزایش مقاومت و کارایی سازهها در برابر انواع نیروها استفاده میشوند.

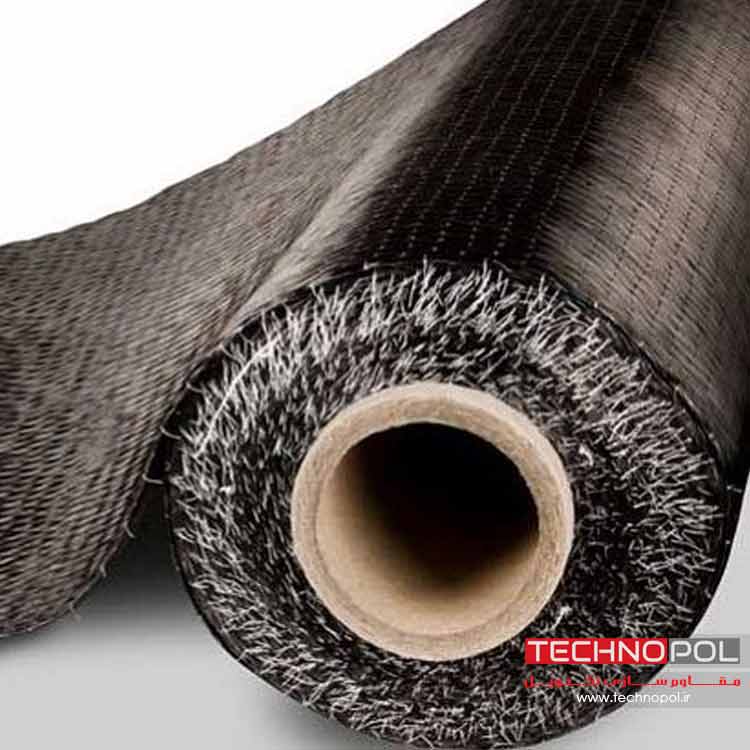

الیاف کربن تک جهته در بازار بصورت طاقه های پارچه ای بفروش می رسند که بصورت الیاف موازی در یک راستا توسط دستگاه به هم بافته شده به این دلیل این الیاف با نام الیاف کربن تک جهته شناخته می شوند برای درک بهتر به صفحه عکسهای مربوط به این الیاف مراجعه کنید.
الیاف کربن تک جهته در صنایع و زمینههای مختلفی کاربرد دارد که از جمله آنها میتوان به مقاوم سازی سازه، صنایع کامپوزیت، هوایی، دفاعی، خودروسازی و … اشاره کرد.
بله، الیاف کربن تک جهته کاربرد وسیعی در صنعت از جمله در صنعت هوافضا، هواپیماسازی، خودروسازی و مقاوم سازی سازه دارند.
خیر، برای اجرا و نصب الیاف کربن تک جهته نیاز به تخصصی نیست و می توان از نیروی انسانی ساده برای اجرا و نصب استفاده کرد همچنین با مراجعه به دستورالعمل ساخت محصول می توان اجرا و نصب را براحتی انجام داد.
فرهادمنش –
آیا از الیاف کربن تک جهته۳۰۰گرم UD میتوان در سازه های فولادی استفاده کرد ؟و باعث بهبود سازه میشود؟
هادی امامی پور –
مقاوم سازی سازه های فولادی با استفاده از مصالح FRP تاکنون به مانند سازه های بتن مسلح مورد توجه قرار نگرفته است. به طور مثال مقاوم سازی با FRP می تواند سختی الاستیک شاه تیرهای فولادی آسیب دیده را از ۱۰تا ۳۷ درصد افزایش دهد و همچنین استفاده از ورق ها و نوارهای FRP به عنوان یک روش تعمیر می تواند ظرفیت از دست رفته یک مقطع فولادی را بازگرداند
محمدی طبا –
با عرض سلام و تشکر
در صورت جداشدن الیاف از سطح بتن چه کاری باید صورت پذیرد؟؟
هادی امامی پور –
با سلام
در صورت جدایی الیاف از سطح بتن لازم است که سازه مورد بررسی توسط مشاور مورد تحلیل مجدد قرار گرفته تا نوع عملیات اصلاحی برای آن تعیین شود . چنانچه آسیب های جزیی مصالح مرکب شناسایی شدند ، می توان با روش هایی نظیر تزریق رزین با رعایت احتیاط در اینکه مصالح آسیب بیشتر نبیند تعمیر شوند.چنانچه آسیب های کلی و با اهمیت بیشتر نظیر پوسته شدن یا جداشدن لایه ها از یکدیگر در مقیاس وسیع رخ دهد، ممکن است لازم باشد تا چسب و مواد مرکب از محل برداشته شوند . مواد معیوب در یک سطح وسیع و به حد کافی از سطح بتن کنده شده و قسمت پاک شده مجددا با مواد جدید پوشش داده می شود.
سمانیان –
با سلام الیاف کربن ۳۰۰ تک جهته با چه رزین هایی سازگار می باشد؟ و چه ویژگی هایی دارد ؟
هادی امامی پور –
با سلام
الیاف کربن تک جهته ۳۰۰گرم UD با رزین های مختلفی مانند رزین اپوکسی، رزین پلی‌ستر، Phenolic ،Polyurethane و Vinylester سازگاری دارد.
و ویژگی های زیادی از جمله موارد زیر را دارد
مقاومت کششی بسیار بالا
وزن کم الیاف کربن تک جهته
مقاومت زیاد در برابر خوردگی و محیط‌های اسیدی
الیاف کربن در زمینههای متعددی مانند مقاوم‌سازی، تقویت و تعمیر سازهها، ساخت کامپوزیت‌های FRP، صنایع دفاعی، صنعت خودروسازی و بسیاری از موارد دیگر استفاده میشود.
نادری –
سلام و خسته نباشید
برای کنترل و ارزیابی الیاف نصب شده چه مواردی را باید در نظر گرفت ؟
هادی امامی پور –
با سلام و احترام
برای اطمینان از مشخصات مکانیکی مصالح FRP می توان از تست کشش الیاف FRP و رزین استفاده نمود.
برای کنترل مقاومت کششی بتن و کنترل کیفیت نصب FRP می توان ازتست Pull Offاستفاده کرد.
برای کسب اطلاعات بیشر میتوانید به صفحه سیستم مقاوم سازی FRP و کاربرد آن مراجعه کنید.
kambiz –
سلام
کدام نوع الیاف کربن برای مقاوم سازی ساختمان کاربرد بیشتری دارد ؟
هادی امامی پور –
با سلام و احترام
الیاف کربن در کد های مختلفی ارائه میشود و بستگی به نوع استفاده ی شما کربن مورد نظر باید تهییه گردد.
محسن –
با سلام
آِیا میشود در یک پروژه به صورت هم زمان از چند نوع الیافFRPاستفاده کرد و آیا این کار تاثیری در نتیجه نهایی دارد ؟
هادی امامی پور –
با سلام و احترام
امکان استفاده از ترکیب چند نوع FRP جهت بهبود خواص هر کدام از آنها به طور مثال بهبود شاخص های مقاومت ، خستگی و ضریب ارتجاعی در GFRP با اضافه نودن لایه هایی از CFRP قابل استفاده می باشد.
بردیا –
با سلام سوالی داشتم درباره شرایط و نحوه نگهداری الیاف کربن که چگونه انجام می گردد ؟
هادی امامی پور –
با سلام و احترام
الیاف کربن تک جهته ۳۰۰ گرم و به طور کلی اکثریت الیاف های کربن باید در دمای ۱۰ تا ۴۰ درجه سانتی‌گراد و محیط خشک نگهداری شده و در معرض نور مستقیم خورشید نباشند.
کسری زندی –
با سلام و خسته نباشید
لایه پوششی محافظ باید دارای چه ویژگی هایی باشد و در راستای چه اهدافی استفاده میشود ؟
هادی امامی پور –
با سلام و احترام
پوشش لایه محافظ که بر روی سطح FRP نصب می گردد که باید با سیستم FRP سازگار باشد و این پوشش میتواند گچ ، رنگ و پوشش نسوز باشد که رنگ باید بین ۲۴ تا ۷۲ ساعت پس از نهایی شدن اپوکسی انجام شود و این پوشش در جهت مقاومت در برابر خوردگی، تخریب، ترک‌خوردگی، ورقه‌شدن، محو شدگی و دیگر مشکلات معمولی که ممکن است برای سازه رخ دهد انجام میشود.
هادی امامی پور –
با سلام و خسته نباشید برای مقاوم سازی ساختمان هزینه کدام نوع از الیاف کربن به صرفه تر است ؟
تارا عباسی –
الیاف کربن برای مقاوم سازی فونداسیون هم کاربرد دارد؟
هادی امامی پور –
با سلام و احترام
بله یکی از راه های مقاوم سازی فونداسیون استفاده از الیاف کربن می‌باشد.
poria –
این ورق ها برای مقاوم سازی تجهیزات نظامی هم مناسبه ؟ شرایط نگهداری این ورق ها چه طور هست؟
کارشناس تکنوپل –
با سلام و احترام
بله، این ورق ها علاوه بر مقاوم سازی سازه ها در ساخت تجهیزات نظامی و پزشکی هم کاربرد دارند، دمای مناسب برای اعمال اپوکسی ها بین ۴ تا ۴۰ درجه سانتی گراد بوده و افزایش رطوبت بشدت موجب کاهش قدرت سیستم‌های FRP میشود.
مولایی –
با سلام پس از تست مقاومت فشاری بتن مشخص شده که بتن کمبود مقاومتی داره. میشه از این الیاف برای مقاوم سازی بتن استفاده کرد یا بتن باید تخریب شود؟؟
کارشناس تکنوپل –
با سلام و احترام
بله برای تقویت و مقاوم سازی این موارد می توان از الیاف FRP استفاده کرد با استفاده از این الیاف کمبود مقاومت را جبران کرد البته به شرطی که کاور ستون دارای حداق مقاومت کششی ۱.۴ مگاپاسکال باشد.
