ترمیم بتن صرفاً پوشاندن بخش آسیبدیده یا پر کردن ترک نیست؛ انتخاب روش های ترمیم بتن باید بر اساس نوع و علت خرابی، گستره و عمق آسیب، وضعیت سازه و شرایط بهرهبرداری انجام شود. به همین دلیل، راهکار مناسب برای یک ساختمان بتنی ممکن است با روش مورد استفاده در پل، مخزن یا سازه صنعتی متفاوت باشد. بتن با وجود دوام و مقاومت بالا، در طول عمر سازه میتواند تحت تأثیر عواملی مانند رطوبت، تغییرات دما، بارگذاری، خوردگی میلگرد، خطاهای اجرایی و شرایط محیطی دچار آسیب شود. ترک، پوستهشدن، کرموشدگی، جداشدگی و تخریب موضعی بتن از جمله نشانههایی هستند که در صورت بیتوجهی میتوانند به خرابی گستردهتر و افزایش هزینههای تعمیر منجر شوند.
در مقاوم سازی تکنوپل، فرآیند ترمیم بتن بر مبنای همین رویکرد دنبال میشود؛ ابتدا وضعیت و علت آسیب بررسی میشود، سپس راهکار متناسب با شرایط پروژه تعیین شده و در ادامه مصالح و روش اجرای مناسب انتخاب میشوند. در برخی پروژهها ترمیم بتن بهتنهایی پاسخگوی نیاز سازه است و در برخی دیگر، لازم است در کنار ترمیم، روش های مقاوم سازی نیز بررسی و اجرا شود.
چرا ترمیم بتن برای حفظ عملکرد سازه اهمیت دارد؟
بتن با وجود دوام و مقاومت بالا، در طول عمر سازه میتواند تحت تأثیر عواملی مانند رطوبت، تغییرات دما، بارگذاری، خوردگی میلگرد، خطاهای اجرایی و شرایط محیطی دچار آسیب شود. اگر این آسیبها در مراحل اولیه شناسایی و اصلاح نشوند، ممکن است به بخشهای بیشتری از بتن یا اجزای درون آن گسترش پیدا کنند و دامنه عملیات تعمیر را افزایش دهند.
برای مثال، یک ترک میتواند مسیر نفوذ آب و عوامل مخرب را فراهم کند و در ادامه زمینه خوردگی میلگرد و جداشدگی پوشش بتن را ایجاد کند. به همین دلیل، ترمیم و تعمیر بتن فقط با هدف اصلاح ظاهر سطح انجام نمیشود؛ هدف اصلی، کنترل روند خرابی و حفظ شرایط مناسب برای ادامه بهرهبرداری از سازه است.
اهمیت مداخله بهموقع را میتوان از دیدگاه اقتصادی نیز بررسی کرد. در یک پژوهش درباره هزینه چرخه عمر تعمیر سازههای بتن مسلح در معرض حمله سولفاتی، در سناریوی مورد بررسی، نصف شدن دوره بدون نیاز به تعمیر باعث شد هزینه تعمیر به 123 درصد مقدار مبنا برسد؛ در مقابل، افزایش این دوره به 1.5 برابر، هزینه را به 77 درصد مقدار مبنا کاهش داد. این نتایج مربوط به شرایط و فرضیات همان مطالعه است و نباید بهعنوان یک درصد ثابت برای تمام پروژههای ترمیم بتن در نظر گرفته شود.
بنابراین، ترمیم بتن زمانی اثربخشتر و اقتصادیتر خواهد بود که پس از شناسایی آسیب و علت آن، در زمان مناسب و با روش متناسب با شرایط پروژه انجام شود. اقدام بهموقع میتواند از گسترش خرابی و پیچیدهتر شدن عملیات تعمیر جلوگیری کند.
انواع آسیبهای بتن و عوامل ایجاد آنها
خرابی و آسیب بتن معمولاً نتیجه یک عامل منفرد نیست و میتواند از ترکیب شرایط محیطی، عوامل شیمیایی ویژگیهای مصالح، نحوه اجرا و بارهای وارد بر سازه ایجاد شود. شناخت نوع آسیب و عامل ایجادکننده آن اهمیت زیادی دارد، زیرا راهکار ترمیم باید متناسب با ماهیت خرابی انتخاب شود. برای مثال، اصلاح خوردگی در بتن بدون بررسی علت ایجاد آن ممکن است تنها یک راهکار موقتی باشد.
دستهبندی انواع آسیبهای بتن
خانواده آسیب
موارد مهم
آسیبهای فیزیکی
ترک خوردن بتن، جمعشدگی، پوستهشدن و جداشدگی، سایش و فرسایش، آسیب ناشی از یخزدگی و ذوب، آسیبهای حرارتی، نفوذ رطوبت
آسیبهای شیمیایی و خوردگی
خوردگی بتن، خوردگی میلگرد، کربناتهشدن، حمله سولفاتی، واکنش قلیایی-سیلیسی، سرطان بتن، تخریب ناشی از مواد شیمیایی
آسیبهای ناشی از اجرا و ساخت
کرموشدگی بتن، درز سرد بتن، حفره و تخلخل، تراکم ناکافی، عملآوری نامناسب، طرح اختلاط نامناسب
آسیبهای ناشی از بارگذاری سازه
بارگذاری بیش از ظرفیت، بارهای تکراری و خستگی، بارهای ضربهای
ترمیم بتن در سازههای مختلف؛ چالشها و الزامات هر پروژه
نیاز به ترمیم بتن محدود به یک نوع سازه نیست و هر پروژه با توجه به شرایط بهرهبرداری، محیط اطراف، میزان تماس با آب و مواد مهاجم و نوع بارگذاری، الگوی متفاوتی از آسیب را تجربه میکند. به همین دلیل، یک روش ترمیم که برای یک ساختمان بتنی مناسب است، لزوماً بهترین گزینه برای یک پل، تونل یا مخزن نیست.
ساختمانهای بتنی
در ساختمانها، آسیب بتن میتواند از اجرای نامناسب و کرمو شدگی بتن، نفوذ رطوبت، تغییرات دمایی، ترکهای ناشی از جمعشدگی یا درز سرد بتن ناشی شود. در اعضایی مانند تیر، ستون و دال، ابتدا باید مشخص شود که آسیب صرفاً سطحی است یا بر عملکرد عضو نیز اثر گذاشته است.
پلها و سازه های حملونقل
پلها معمولاً در معرض چرخههای مداوم رطوبت و خشکی، بارگذاری تکراری وسایل حمل و نقل، سایش، تغییرات دما و عوامل مهاجم محیطی قرار دارند. در این سازهها، ترمیم باید علاوه بر اصلاح ناحیه آسیبدیده، با شرایط بهرهبرداری و دوام مورد انتظار سازه نیز سازگار باشد.
تونلها و سازههای زیرزمینی
نفوذ آب، رطوبت دائمی، فشار آب و دشواری دسترسی به سطوح آسیبدیده از چالشهای مهم این پروژهها هستند. در چنین شرایطی، انتخاب روش ترمیم باید با توجه به وضعیت آب و رطوبت و امکان آمادهسازی مناسب سطح انجام شود. در برخی مقاقع ممکن است در کنار ترمیم بتن از انواع عایق رطوبتی نیز استفاده شود.
مخازن و سازههای نگهداری آب
در مخازن، علاوه بر سلامت بتن، کنترل نفوذ و نشت اهمیت ویژهای دارد. ترکها، تخلخل و ضعف در پوشش بتن میتوانند مسیر ورود یا خروج آب را فراهم کنند؛ بنابراین انتخاب روش و مصالح ترمیم باید با شرایط بهرهبرداری سازه هماهنگ باشد. در برخی مقاقع ممکن است در کنار ترمیم بتن از انواع عایق رطوبتی نیز استفاده شود.
سازههای صنعتی
در سازههای صنعتی ممکن است بتن همزمان در معرض مواد شیمیایی، سایش، ضربه، رطوبت و بارگذاریهای خاص قرار داشته باشد. بنابراین، شرایط محیطی و نوع ماده مهاجم باید پیش از تعیین راهکار ترمیم بهدقت بررسی شود.
در تمام این سازهها، نوع آسیب تنها یکی از معیارهای تصمیمگیری است؛ شرایط بهرهبرداری، علت خرابی، گستره آسیب و الزامات دوام نیز در تعیین روش ترمیم بتن مناسب نقش دارند.
خدمات ترمیم بتن مقاوم سازی تکنوپل
ترمیم بتن در یک پروژه تخصصی فقط به اجرای ملات ترمیمی بتن روی بخش آسیبدیده محدود نمیشود. برای رسیدن به نتیجه قابل اتکا، ابتدا باید وضعیت بتن و علت خرابی مشخص شود، سپس راهکار مناسب انتخاب و در نهایت عملیات اجرایی با مصالح و روش متناسب انجام شود. در مقاوم سازی تکنوپل، خدمات ترمیم بتن در چهار مرحله اصلی دنبال میشود:
ارزیابی و تشخیص آسیب بتن: بررسی وضعیت موجود و شناسایی نوع، گستره و علت آسیب با استفاده از روشهای بررسی و آزمایشهای مورد نیاز.
ارائه طرح ترمیم بتن: تعیین روش مناسب، جزئیات اجرایی و الزامات مورد نیاز بر اساس شرایط پروژه و ضوابط فنی.
تأمین مصالح ترمیم بتن: انتخاب و تأمین مصالح متناسب با نوع آسیب و روش ترمیم، از جمله ملات ترمیمی، رزینهای تزریقی و سایر مواد مورد نیاز.
اجرای ترمیم بتن: آمادهسازی بستر، اجرای روش انتخابشده و کنترل کیفیت عملیات تا رسیدن به وضعیت مورد انتظار.
این چهار مرحله الزاماً از یکدیگر جدا نیستند و در پروژههای مختلف، دامنه هر مرحله بر اساس نوع سازه و میزان آسیب تعیین میشود. در ادامه، هر یک از این مراحل و نقش آنها در فرآیند ترمیم بتن بررسی میشود.
ارزیابی و تشخیص آسیب بتن؛ اولین گام پیش از ترمیم
پیش از انتخاب روش ترمیم، باید مشخص شود بتن در چه وضعیتی قرار دارد، آسیب تا چه عمقی پیش رفته و علت اصلی خرابی چیست. مشاهده ترک، جداشدگی یا تخریب سطحی بهتنهایی برای انتخاب روش مناسب کافی نیست؛ زیرا یک نشانه ظاهری میتواند ناشی از عوامل متفاوتی باشد.
بسته به شرایط پروژه، ممکن است از تست بتن، بررسی چشمی، اندازهگیری عمق آسیب، بررسی وضعیت میلگرد و روشهای آزمایشگاهی استفاده شود. در برخی پروژهها نیز برای شناخت دقیقتر وضعیت داخل مقطع، نمونهبرداری یا بررسیهای تکمیلی انجام میشود.
هدف از این مرحله، تبدیل نشانههای ظاهری خرابی به اطلاعات فنی قابل استفاده برای تصمیمگیری است؛ زیرا نوع آسیب، علت ایجاد آن، عمق و گستره خرابی و شرایط بهرهبرداری همگی در انتخاب روش ترمیم و میزان عملیات مورد نیاز تأثیر دارند.
ارائه طرح ترمیم بتن؛ انتخاب راهکار متناسب با آسیب
پس از بررسی وضعیت بتن، مرحله بعد تعیین راهکار مناسب برای ترمیم است. در این مرحله، نوع و گستره آسیب، علت خرابی، وضعیت بستر، شرایط محیطی و نحوه بهرهبرداری از سازه در نظر گرفته میشود تا روش اجرایی متناسب با پروژه انتخاب شود.
در پروژههای مختلف ممکن است یک آسیب با روش های ترمیم بتن متفاوتی قابل اصلاح باشد؛ برای مثال، ترک بتن، جداشدگی بتن یا آسیب عمیق اطراف میلگرد، هرکدام به آمادهسازی و روش متفاوتی نیاز دارند. بنابراین، انتخاب روش صرفاً بر اساس ظاهر خرابی یا نوع محصول انجام نمیشود.
در تدوین طرح ترمیم، الزامات فنی و ضوابط مرتبط نیز باید مورد توجه قرار گیرند. از جمله مراجع مهم در این حوزه میتوان به EN 1504 و بخشهای مرتبط استانداردهای ACI و ASTM اشاره کرد. EN 1504 مجموعهای از استانداردهای اروپایی مرتبط با حفاظت و ترمیم سازههای بتنی است و برای انتخاب اصول و مواد مورد استفاده در عملیات ترمیم، چارچوب مشخصی ارائه میکند.
در نهایت، طرح ترمیم باید به یک مسیر اجرایی روشن منجر شود؛ یعنی مشخص باشد چه بخشی از بتن باید برداشته و آمادهسازی شود، چه روشی برای ترمیم انتخاب شده و عملیات با چه الزامات فنی اجرا و کنترل خواهد شد.
تأمین مصالح مناسب برای اجرای ترمیم بتن
پس از مشخص شدن روش ترمیم، انتخاب مصالح باید بر اساس نوع آسیب، شرایط محیطی و الزامات اجرایی پروژه انجام شود. یک ماده ترمیمی ممکن است برای پر کردن یک ناحیه آسیبدیده مناسب باشد، اما برای ترک فعال، نفوذ آب یا تعمیر ناحیهای با عمق زیاد انتخاب مناسبی نباشد.
در پروژههای ترمیم بتن، مصالح مورد استفاده معمولاً در چند گروه اصلی قرار میگیرند:
دستهبندی مصالح مورد استفاده در ترمیم بتن
دسته مصالح
کاربرد کلی
ملاتهای ترمیمی
ترمیم و بازسازی بخشهای آسیبدیده و از دسترفته بتن
رزینهای تزریقی
پر کردن و آببندی برخی ترکها و حفرههای داخل
گروت
پر کردن فضاهای خالی و اجرای برخی تعمیرات و اتصالات
چسب بتن
بهبود اتصال و چسبندگی در برخی عملیات تعمیر
پوششهای محافظ بتن
محافظت از سطح بتن در برابر رطوبت و عوامل مخرب
6 روش اجرای ترمیم بتن در پروژههای مختلف
انتخاب روش ترمیم به نوع خرابی، عمق آسیب، وضعیت بتن موجود و هدف عملیات بستگی دارد. بنابراین نمیتوان یک روش واحد را برای تمام خرابیها به کار برد. برخی روشها برای اصلاح ترکها و برخی برای بازسازی بخشهای ازدسترفته بتن مناسب هستند.
ترمیم با ملات ترمیمی

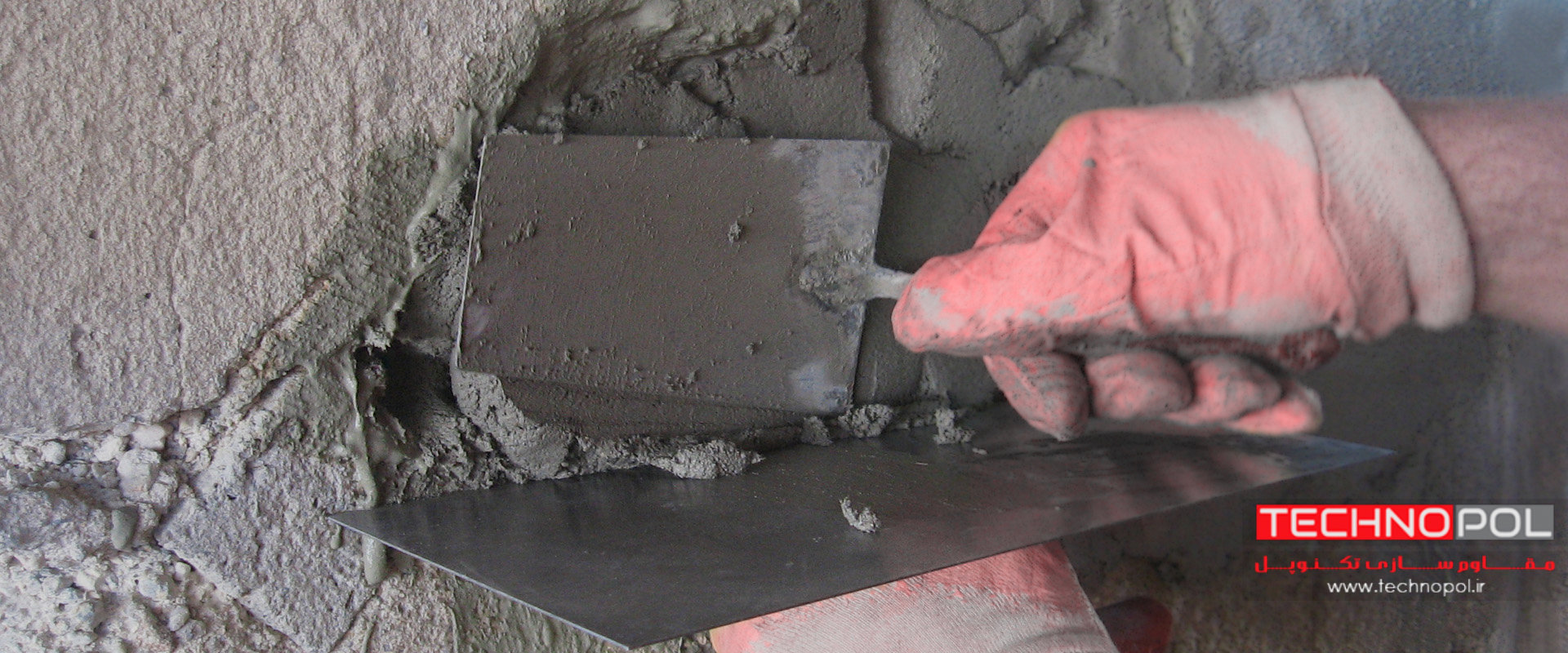

در این روش، بتن سست و آسیبدیده برداشته و سطح آمادهسازی میشود، سپس ناحیه تخریبشده با ملات مناسب بازسازی میشود. این روش برای آسیبهای موضعی، کرموشدگی و جداشدگی بتن کاربرد دارد و بسته به عمق خرابی میتواند بهصورت دستی یا با روشهای اجرایی دیگر انجام شود.
تزریق ترک

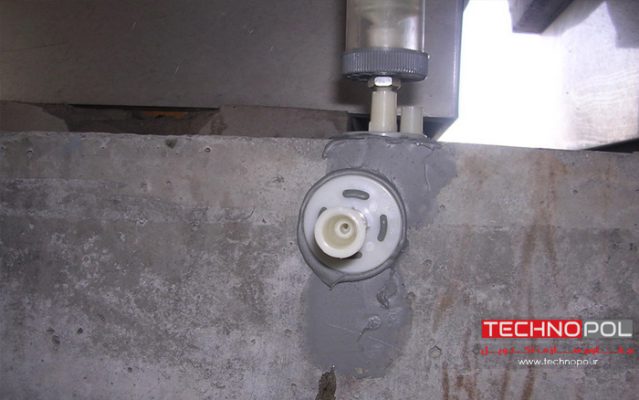

در ترکهایی که نیاز به پر کردن عمق ترک یا جلوگیری از عبور آب وجود دارد، مواد تزریقی مانند رزین اپوکسی میتوانند با فشار مناسب به داخل ترک وارد شوند. نوع ماده تزریقی باید بر اساس عرض و عمق ترک، فعال یا غیرفعال بودن آن و شرایط بهرهبرداری انتخاب شود.
شیارزنی و آببندی ترک
در برخی ترکهای سطحی، ابتدا مسیر ترک با ابعاد مشخص شیارزنی شده و پس از پاکسازی، ماده مناسب برای آببندی و پر کردن شیار اجرا میشود. این روش بیشتر زمانی کاربرد دارد که هدف اصلی، جلوگیری از نفوذ آب و محافظت از سطح بتن باشد.
دوخت ترک
در این روش، برای کنترل و اتصال دو طرف ترک از المانهای مناسب در عرض ترک استفاده میشود و سپس محل اجرای آن ترمیم میگردد. دوخت ترک باید پس از بررسی علت ایجاد ترک و اطمینان از مناسب بودن این روش انجام شود.
سوراخکاری و پلاگگذاری
در برخی آسیبهای موضعی، سوراخهایی در ناحیه مورد نظر ایجاد و پس از آمادهسازی با مواد مناسب پر یا مسدود میشوند. این روش بسته به نوع خرابی و هدف تعمیر میتواند برای اصلاح موضعی برخی نواحی آسیبدیده مورد استفاده قرار گیرد.
بتنریزی مجدد ناحیه آسیبدیده
اگر بخش قابل توجهی از بتن تخریب شده باشد، ممکن است برداشتن بتن معیوب و بازسازی کامل آن ناحیه با بتن یا ماده ترمیمی مناسب ضروری باشد. در این حالت، آمادهسازی بستر، وضعیت آرماتورها، قالببندی و اتصال مناسب بتن جدید به بتن موجود اهمیت زیادی دارد.
در تمام این روشها، روش های ترمیم بتن باید بر اساس تشخیص اولیه و شرایط واقعی پروژه انتخاب شود؛ زیرا انتخاب نادرست روش میتواند باعث تکرار خرابی یا کاهش دوام تعمیر شود.
هزینه ترمیم بتن؛ عوامل مؤثر بر قیمت
هزینه ترمیم بتن به یک عامل مشخص وابسته نیست و پیش از برآورد قیمت باید وضعیت آسیب، حجم عملیات و شرایط اجرای پروژه بررسی شود. مهمترین عوامل مؤثر عبارتاند از:
نوع و شدت آسیب: ترک، کرموشدگی، جداشدگی یا سرطان بتن هرکدام عملیات متفاوتی نیاز دارند.
وسعت و عمق ناحیه آسیبدیده: هرچه حجم بتن معیوب بیشتر باشد، برداشت، آمادهسازی و بازسازی نیز افزایش مییابد.
وضعیت میلگرد: در صورت آسیب آرماتورها یا وجود خوردگی میلگرد، آمادهسازی و اقدامات تکمیلی میتواند هزینه عملیات را افزایش دهد.
روش انتخابی: تزریق، شیارزنی و آببندی، دوخت ترک، ترمیم موضعی یا بازسازی ناحیه آسیبدیده، هزینه اجرایی متفاوتی دارند.
نوع مصالح: مشخصات فنی و مقدار مصرف ملاتهای ترمیمی، رزینها، گروت و سایر مصالح بر هزینه نهایی اثر میگذارد.
شرایط دسترسی به محل: ارتفاع، محدودیت فضای کار، نیاز به تجهیزات دسترسی و شرایط بهرهبرداری سازه میتواند زمان و هزینه اجرا را افزایش دهد.

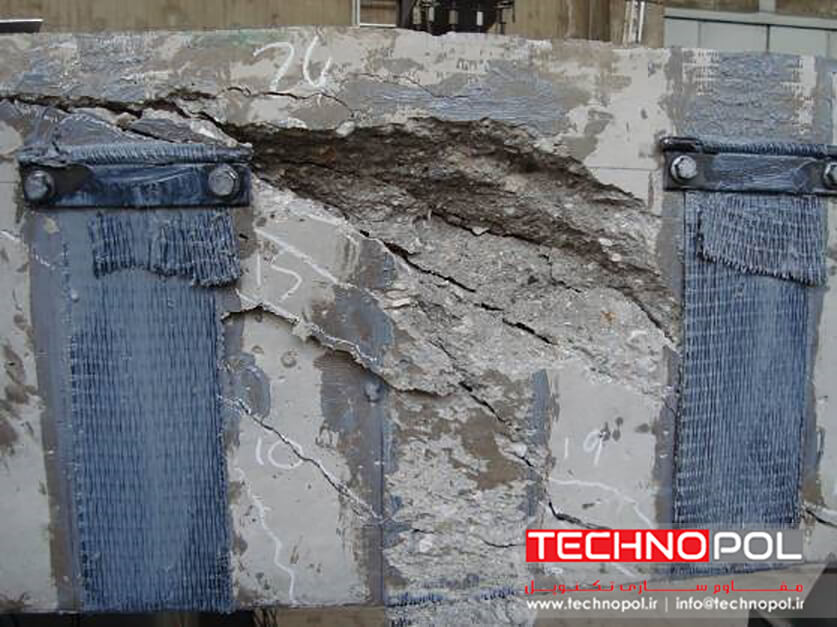

نیاز به اقدامات تکمیلی: در برخی پروژهها پس از ترمیم بتن، بررسی اقدامات دیگری مانند مقاوم سازی با FRP نیز ضروری است که باید جداگانه در برآورد پروژه لحاظ شود.
ترمیم بتن و مقاوم سازی؛ چه زمانی به هر دو نیاز است؟
ترمیم و مقاوم سازی دو فرآیند متفاوت هستند، اما در یک پروژه میتوانند در کنار یکدیگر مورد نیاز باشند. ترمیم با هدف اصلاح بخشهای آسیبدیده و بازگرداندن شرایط مناسب بتن انجام میشود، در حالی که مقاوم سازی برای افزایش ظرفیت یا بهبود عملکرد سازهای عضو مورد استفاده قرار میگیرد.
برای مثال، ممکن است بتن آسیبدیده یک ستون ابتدا ترمیم شود، اما بررسیهای سازهای نشان دهد که ظرفیت عضو نیز نیاز به افزایش دارد. در چنین شرایطی، پس از ترمیم میتوان راهکار مناسب مقاوم سازی را نیز در نظر گرفت.
بنابراین، تصمیمگیری درباره اجرای یکی یا هر دو خدمت باید بر اساس علت آسیب، وضعیت موجود و نیازهای سازه انجام شود و صرف مشاهده خرابی بتن به معنی نیاز قطعی به مقاوم سازی نیست.
مشاوره تخصصی و اجرای ترمیم بتن توسط مقاوم سازی تکنوپل
ترمیم موفق بتن از تشخیص آسیب شروع میشود و تا انتخاب روش، تأمین مصالح و اجرای صحیح ادامه پیدا میکند. در پروژههای اجرایی، هماهنگی این مراحل میتواند از انتخاب راهکار نامتناسب و تکرار عملیات تعمیر جلوگیری کند.
مقاوم سازی تکنوپل خدمات ترمیم بتن را با تمرکز بر ارزیابی و تشخیص آسیب، ارائه طرح ترمیم، تأمین مصالح و اجرای عملیات ارائه میدهد تا راهکار نهایی متناسب با شرایط هر پروژه انتخاب شود. برای دریافت مشاوره و بررسی وضعیت سازه، میتوان اطلاعات پروژه و شرایط آسیب را برای کارشناسان ارسال کرد.
درخواست ارائه خدمات تخصصی مقاوم سازی سازه و ساختمان
در صورتی که نیاز به مشاوره و راهنمایی در خصوص خدمات تخصص مقاوم سازی، خرید محصولات مقاوم سازی، مقاوم سازی با FRP و... دارید؛ می توانید با کارشناسان ما در شرکت مقاوم سازی تکنوپل در ارتباط باشید.

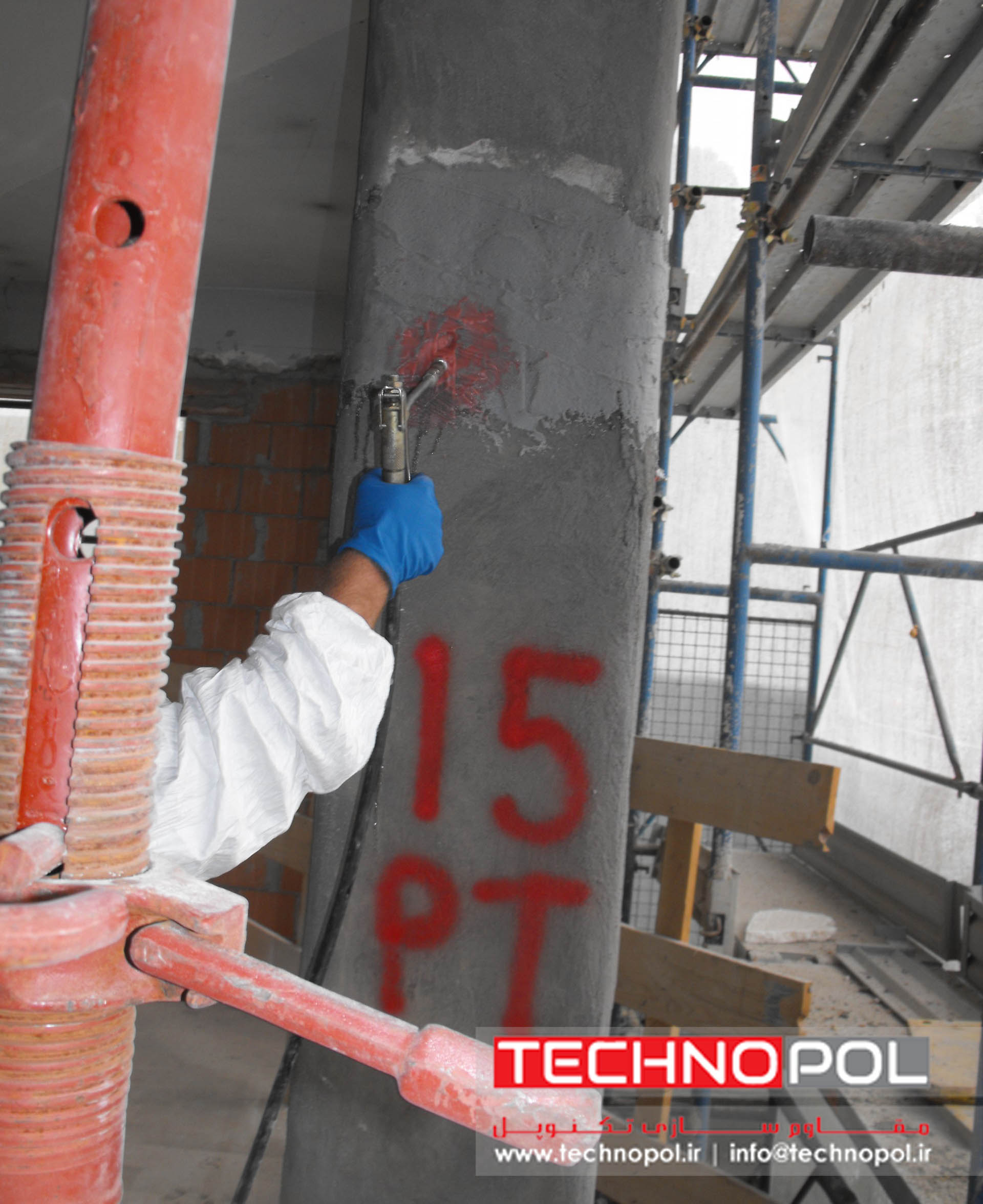

ترک در سازه های بتنی را اغلب میتوان با استفاده از تزریق رزین با ویسکوزیته کم ، که تحت فشار کنترل شده تزریق می شود ترمیم کرد.
