مشخصات پروژه

نوع سازه

پل

نوع مصالحبتنی
المان سازه ای

تیر

درخواست کارفرماتقویت تیر
راهکار

طبق ارزیابی‌های صورت‌گرفته در این پروژه،سازه به دلیل فرسوده شدن باید در راستای خمشی و برشی مقاوم‌سازی گردد.به درخواست کارفرما برای بالا بردن طول عمرسازه عملیات ارزیابی و طراحی در جهت مقاوم‌سازی سازه شروع گردید.

– طبق ارزیابی‌های صورت‌‍گرفته در این پروژه،برای افزایش ظرفیت خمشی و برشی در ناحیه تیر از الیاف کربن تک جهته استفاده می‌گردد.راهکار مقاوم‌سازی به شرح زیر است:
• سطح تیر بتنی،باید از هرگونه آلودگی نظیر چربی، رنگ، گچ و… تمیز گردد.
• سطح تیر بتنی نباید دارای ناهمواری باشد،زیرا باعث جداشدگی چسب و الیاف از سطح بتن می‌گردد. برای هموارسازی سطح می‌توان از ملات ترمیمی اپوکسی استفاده نمود.
• برای جلوگیری از گسیختگی در ناحیه تیز،تمامی گوشه‌های تیز باید با شعاع حداقل 3.5 سانتی متر گرد گردد.
• قبل از مقاوم‌سازی،باید تمامی آسیب‌های سطح بتن برطرف گردد.برای این کار می‌توان از ملات ترمیمی اپوکسی استفاده کرد.
• برای افزایش ظرفیت برشی تیر ،الیاف کربن تک جهته باید به صورت ممتد در راستای عمود بر محور طولی تیر به صورت U شکل نصب گردد.
• قسمت های بالایی U،باید با نواری طولی از الیاف کربن تک جهته در راستای محور طولی تیر مهاربندی گردد.
• مواد چسباننده باید طبق دستورالعمل ترکیب گردد.
• توصیه می‌شود مواد چسباننده در هر مرحله از اجرا ،بصورت جداگانه ترکیب گردد تا ژل بدست آمده از این ترکیب بلا استفاده نگردد.
• سطح تیر بتنی باید بصورت کامل با مواد چسباننده آغشته گردد.
• الیاف کربن تک جهته باید بصورت کامل به مواد چسباننده آغشته گردد.
• بعد از نصب الیاف کربن تک جهته به سطح تیر بتنی باید حباب‌ها توسط غلتک از بین برود.
• در نهایت تست مقاومت ،برای اطمینان از عملیات مقاوم‌سازی مورد نیاز انجام شود.
نکته: نحوه چیدمان الیاف،طریقه نصب،ترکیب مواد،تشخیص مقاوم‌سازی در جهت برشی، خمشی، خمشی- برشی و… باید توسط مهندسین طراح ارزیابی گردد.

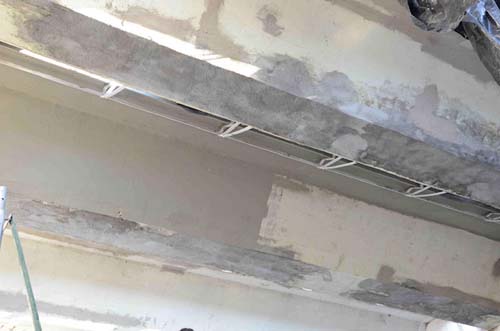

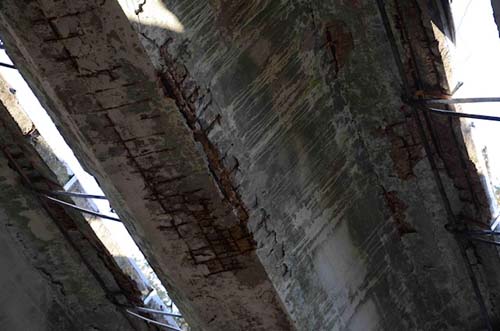

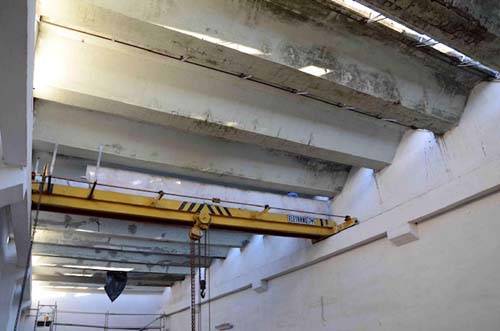

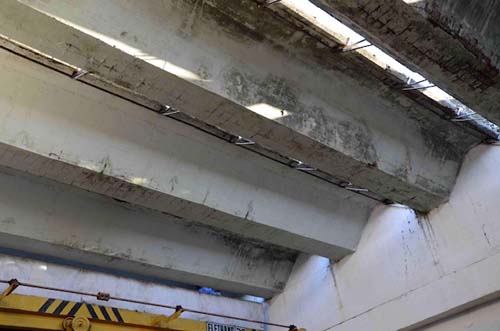

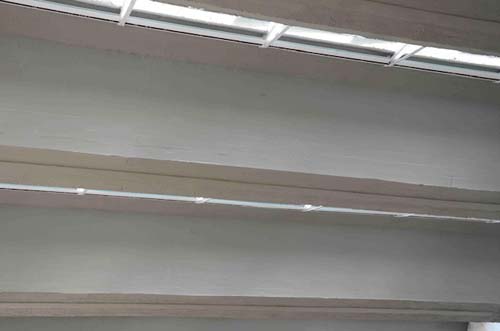

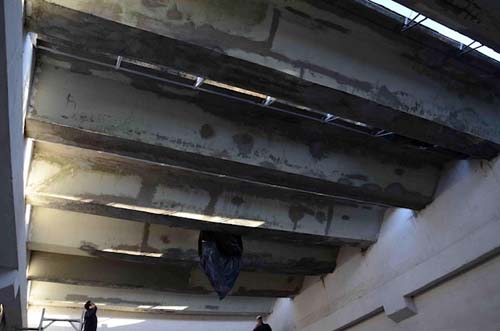

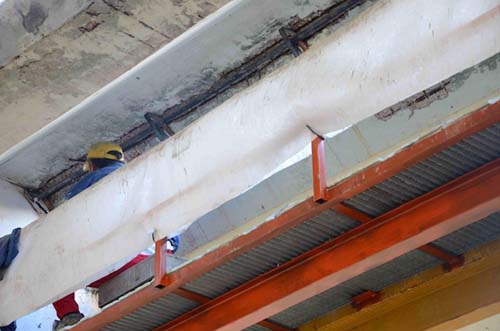

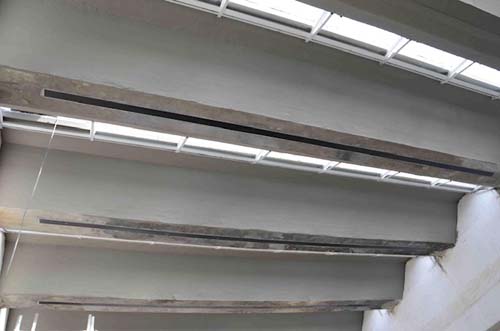

تصاویر پروژه
