میلگرد شیشه FRP

میلگرد شیشه FRP

تماس بگیرید

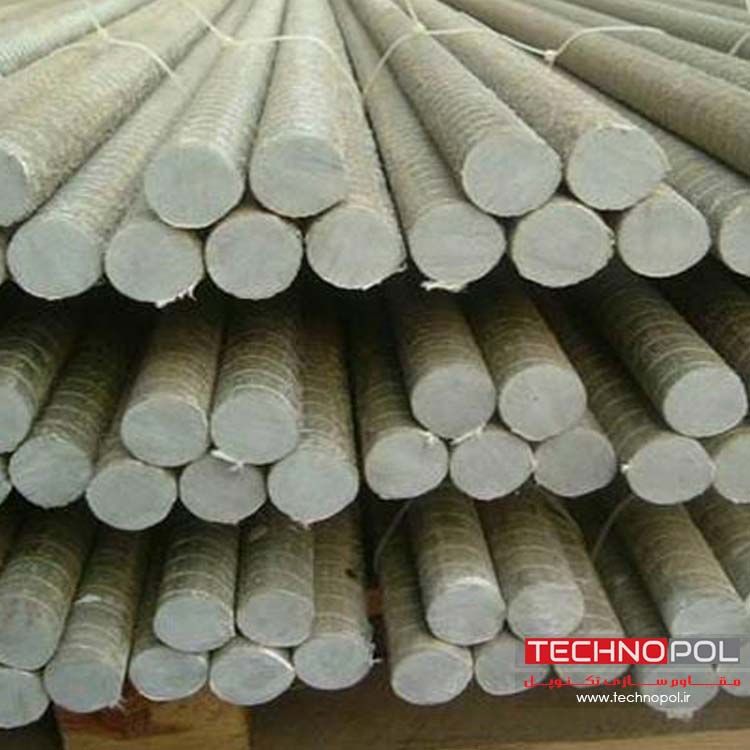

میلگرد شیشهFRP ، مصالحی کامپوزیتی هستند که از ترکیب الیاف شیشه و رزین پلیمری پلی‌استرساخته می‌شوند. میلگرد شیشهFRP  همانند ارماتورهای فولادی به عنوان تقویت کننده بتن، مقاومت و سختی اضافی را برای بتن و حتی سایر مصالح نظیر ماتریس‌ها فراهم می‌کنند.

میلگرد شیشهFRP ، همچنین در تکنیک شناخته شده روش سطح نزدیک (NSM) به عنوان اجزای مقاوم به کار برده می‌شود. این سیستم مقاوم شامل میلگردهای FRP احاطه شده در شیار ایجاد شده سطح عضو می‌باشد. بدین صورت که این میلگردها در شیارهای ایجاد شده، با استفاده از رزین و چسب های اپوکسی تیکسوتروپیک قرار داده می‌شوند. این روش برای تقویت سطوحی که در معرض خوردگی یا آسیب‌های مکانیکی هستند، بسیار سیستم مفیدی می‌باشد.

برای مصالح بنایی، میلگردهای GFRP می‌توانند در محل های اتصال کار گذاشته شوند و ظرفیت آن را بدون تاثیری در شکل سازه افزایش دهند.

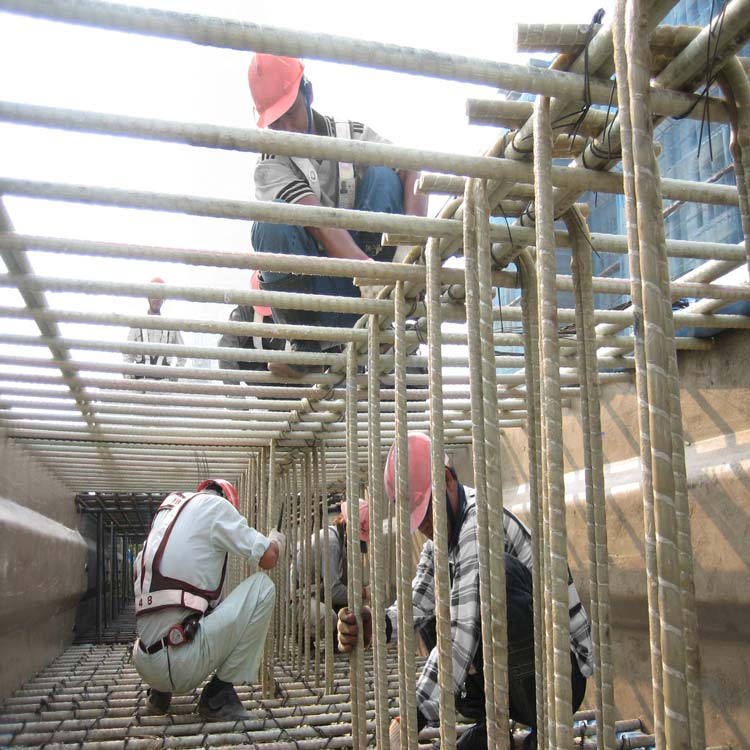

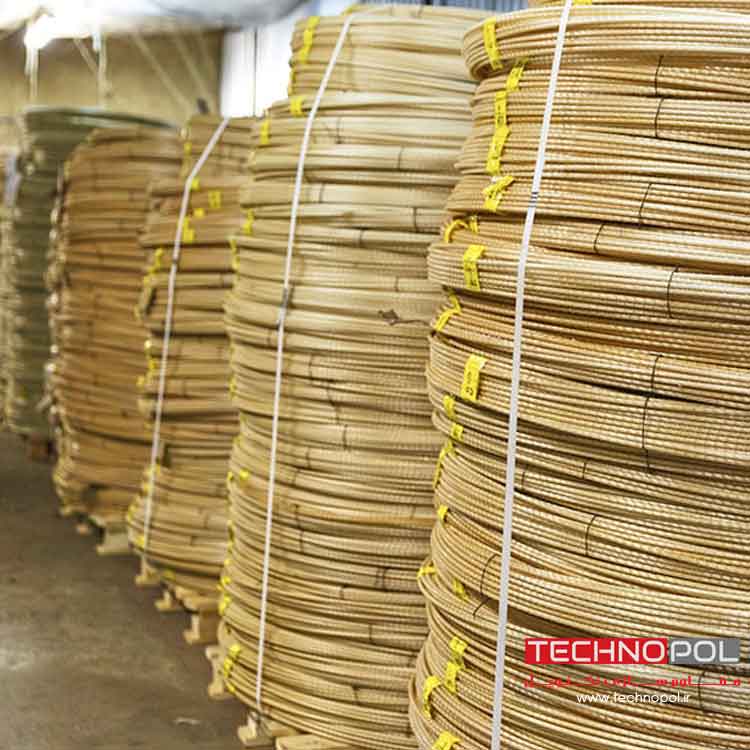

این نوع میلگرد که به نام های میلگرد GFRP (Glass Fiber-Reinforced Polymer)، آرماتور شیشه FRP، میلگرد فایبرگلاس FRP و آرماتور کامپوزیتی یا میلگرد الیاف شیشه FRP و یا حتی آرماتور پلیمری نیز مشهور است، به علت دوام بسیار بالا در محیط های دارای خوردگی و نمکی و همچنین محیط های سولفاته و یا دارای انرژی مغناطیسی بالا، بسیار پر کاربرد است. ترکیب فوق العاده الیاف شیشه FRP و رزین وانیل استر (PVC) منجر به ساخت این میلگرد می شود. بیشترین کاربرد میلگرد شیشهFRP  یا میلگرد فایبرگلاس FRP در ساخت دال های بتنی است. از جمله مهم ترین قابلیت های میلگردهای GFRP یا آرماتور کامپوزیتی، مقاومت بالا، مقاومت در برابر گرما و حرارت، تغییر شکل کم در لحظه گسیختگی و وزن کم است. از میان انواع میلگردهای FRP، میلگرد شیشهFRP  ارزان ترین نوع است.

تماس با کارشناسان فنی و فروش تکنوپل


معرفی محصول

ویژگی ها و مزایا

  • مقاومت کششی بالا
  • مقاوم در برابر خوردگی
  • امکان مهارشدگی به طور موثر توسط اعضای مجاور
  • تقویت کننده مناسب خمشی و برشی در اجزای بتنی
  • وزن کم
  • سازگار با انواع رزین‌ها مانند: رزین اپوکسی، پلی‌ستر، Phenolic،Polyurethane و Vinylester

موارد استفاده

  • تقویت سازه داخلی
  • مسلح سازی بتنی که احتمال خوردگی میلگردهای فولادی در آن‌ها مطرح است.
  • جهت مسلح سازی بتن به کار برده شده در محیط‌های خورنده و محل‌های شیمیایی
  • جهت مقاوم‌سازی و تقویت سطوحی که کاور بتن به اندازه کافی ندارند.
  • تقویت لرزه ای
  • تقویت دیوارهای برشی بتنی و بنایی
  • بخش های سازه ای آسیب دیده
  • تصحیح کم شدن مقاومت به دلیل زوال و خوردگی
  • بازگرداندن مقاومت المان‌های سازه ای آسیب‌دیده توسط حریق و آتش سوزی
  • تقویت سازه ای
  • هنگامی که سطح در معرض عبور وسایل نقلیه و ترافیک عابر پیاده می‌باشد.
  • هنگامی که سطح اعضا در معرض اثرات مکانیکی می‌باشد.
  • نقص های طراحی و ساخت
  • مقدار ناکافی میلگردهای خمشی و برشی
  • ناکافی بودن سایز میلگردها
  • ناکافی بودن طول همپوشانی آرماتورها
  • تغییر در سیستم سازه ای
  • توزیع مجدد بار با توجه به حذف دیوارها، تیرها و ستون‌ها
  • تقویت دال ها برای بازشوهای جدید
5/5 - (1 امتیاز)

ویژگی‌ها

  • دارای مقاومت کششی بالا
  • مقاومت در برابر خوردگی
  • امکان مهار شدن توسط اعضای مجاور
  • تقویت کننده مناسب خمشی و برشی در اجزای بتنی
  • سبک وزن
  • سازگار با انواع رزین‌ها

کاربردها

  • تقویت داخلی سازه ها
  • ایجاد بتن مسلح در محیط های خورنده
  • تقویت سطوح دارای کاور بتن کم
  • تقویت سازه ای و لرزه ای
  • تقویت کننده دیوارهای برشی
  • بازگرداندن مقاومت المان‌های آسیب دیده
  • برای سطوح در معرض ترافیک
  • تغییر در سیستم سازه ای
  • تقویت دال ها برای ایجاد بازشوهای جدید

مشخصات محصول

مشخصات مکانیکی محصول

آزمایش نتایج
مقاومت کششی ۶۵۰-۷۰۰ Mp
مدول کششی ۵۵ Gp
ازدیاد طول ۱٫۵ %
درصد فیبر ۷۰ %
قطر میلگرد ۴-۲۰ mm




راهنمای اجرا

آماده سازی سطح

  • تمامی سطح بتن باید قبل از کار گذاشتن میلگرد شیشه بررسی شود. خوردگی میلگردهای فولادی داخلی قبل از کار گذاشتن سیستم مقاوم، بایستی در نظر گرفته شود.
  • شیارهای ایجاد شده باید حداقل عرض و عمق شیار ۵/۱ برابر قطر میلگرد را بر روی سطح تیر، دال یا ستون دارا باشد.
  • سطح داخلی شیارها باید با استفاده از روش‌های مکانیکی، برای اطمینان از چسبندگی مناسب، زبر گردد.
  • سطوح بتنی باید خشک و عاری از گرد و غبار، گریس، ترکیبات عمل آوری و مواد آسیب رسان باشد.

روش طراحی میلگرد شیشه FRP

طراحی‌های صورت گرفته برای مقاوم‌سازی سازه‌ها با میلگرد شیشه GFRP، باید به طور کامل توسط آیین نامه ACI 440.1R، و بر اساس بخش تعیین شده GFRP، با آنالیزهای دقیق انجام گیرد. طراحی‌های صورت گرفته می‌بایست بر اساس ویژگی‌های طراحی میلگرد GFRP باشد و از قوانین شناخته شده طراحی، مانند نیروی معادل و سازگاری کرنش استفاده شود. برای کاربرد در روش (NSM) باید کمترین بعد شیار ایجاد شده حداقل ۵/۱ برابر قطر میلگرد FRP درنظر گرفته شود.

تمیزکاری

ابزار و وسایل کار بایستی در پایان هر بخش اجرایی یا در هنگام قطع کار تمیز شوند. مواد سخت نشده با حلال پیشنهادی قابل شستشو هستند. مواد سخت شده فقط به روش های مکانیکی پاک می شوند.

شرایط نگهداری

باید در مکان خشک، سرد و عاری از گرد و غبار و روغن نگهداری شوند. پیشنهاد می شود دما بین 4 تا 40 درجه سانتی گراد و رطوبت زیر 75 درصد باشد.

مدت نگهداری

زمان مجاز برای نگهداری 10 سال در نظر گرفته شده است.


پاسخ به سوالات متداول شما

مواد میلگرد تا زمان شکست رفتار الاستیک خطی از خود نشان می دهد - به اصطلاح ترد است و وزن آن در مقایسه با میلگردهای فولادی ¼ است.

– ACI 440.1R-15 – راهنمای طراحی و ساخت بتن سازه ای تقویت شده با میله های پلیمری تقویت شده با الیاف (FRP)

دیدگاه برای میلگرد شیشه FRP

نقد و بررسی‌ها

  1. میثم حسنلو

    چه رزینی برای این میلگرد ها مناسبه؟

    • خانم افتخاری

      رزین اپوکسی، پلی‌ستر، Phenolic،Polyurethane و Vinylester با میلگرد های شیشه سازگارند.

  2. سجاد پور

    درود استفاده از کدام نوع میلگرد FRP شیشه یا کربن را جهت مقاوم سازی توصیه می‌کنید؟

    • خانم افتخاری

      با سلام و احترام
      چون الیاف کربن از الیاف شیشه مقاوم تر هستند به همین دلیل میلگردهای کربن CFRP مقاومت بیشتری نسبت به شیشه GFRP دارند
