روش‌های ترمیم و تعمیر بتن به عنوان راهکارهای اساسی در بهبود کیفیت و دوام سازه‌ها و سازمان‌ها مورد توجه قرار می‌گیرند. از جمله این روش‌ها میتوان به تزریق رزین، استفاده از کامپوزیت‌هایFRP ، FRCM و ملات ترمیمی اشاره کرد. هدف اصلی این روش‌ها، ترمیم و اصلاح آسیب‌هایی همچون خوردگی، ترک، و شکستگی‌های بتن است. استفاده از این روش‌ها در انواع سازه‌ها از ساختمان‌های تجاری تا صنایع نفت و گاز، از اهمیت ویژه‌ای برخوردار است. در ادامه، به بررسی این روش‌ها و کاربردهای آنها در صنعت ساخت و ساز پرداخته میشود.
ترمیم بتن
راهکارهای ترمیم و تعمیر بتن
مقاوم سازی تکنوپل راهکارهای تخصص جهت ترمیم و تعمیر انواع آسیب دیدگی های بتن شامل خوردگی، شن زدگی، ترک در بتن، کرموشدگی و… ارائه می دهد. متخصصین مقاوم سازی تکنوپل با بهره گیری از به روز ترین روش ها شامل کامپوزیت FRP، کامپوزیت FRCM و تزریق ترک، انواع آسیب های وارد به بتن را ترمیم می کنند.

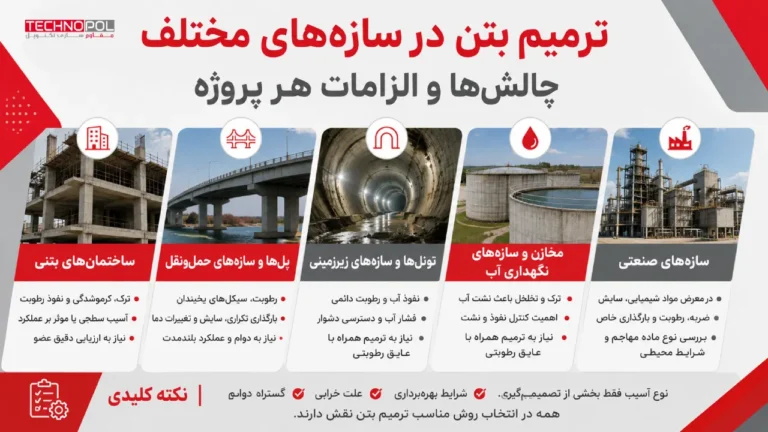

روش های تخصصی ترمیم و تعمیر بتن را می توان به عنوان راهکاری قابل اطمینان جهت مقاوم سازی انواع ساختمانها شامل ساختمان های تجاری، عمومی، مسکونی و حتی بناهای تاریخی و در نتیجه بازگرداندن عملکرد آن ها به سطح استاندارد به کار برد.
تخریب و آسیب دیدگی بتن یکی از مشکلات رایج زیرساخت های حمل و نقل از جمله انواع پل های بتنی در طی سالین گذشته بوده است. با استفاده از راهکارهای ترمیم بتن ما از جمله تزریق در ترک و استفاده از کامپوزیت های FRP و FRCM می توان بتن آسیب دیده را ترمیم و از آسیب دیدن بتن در آینده جلوگیری کرد.
در طی دهه های گذشته سرویس دهی بی وقفه و مداوم المان های سازه ای در حوزه آب و فاضلاب منجر به آسیب دیدگی بتن شده که این امر یکپارچگی سازه ای آن ها را به مخاطره انداخته است. روش های مورد استفاده در تکنوپل جهت ترمیم و رفع آسیب دیدگی بتن می تواند به عنوان راهکار قابل اطمینان و اقتصادی جهت بهسازی و مقاوم سازی المان های بتنی آسیب دیده در این نوع سازه ها مورد استفاده قرار گیرد.
مساله تخریب و آسیب در بتن یکی از مهمترین مشکلات موجود در سازه ها و تاسیسات واقع در مناطق صنعتی همچون نفت، گاز و پتروشیمی می باشد. مساله آسیب دیدگی بتن همچون ترک خوردگی و خوردگی بر عملکرد تجهیزات صنعتی تاثیر گذاشته و در نتیجه صاحبان صنایع می بایست میلیون ها دلار در سال صرف ترمیم ،بهسازی و مقاوم سازی آن ها بکنند.
به همین علت مقاوم سازی تکنوپل راهکارهای با طول سرویس دهی بلند مدتی را جهت بازگرداندن ظرفیت سروی دهی سازه های صنعتی آسیب دیده از جنس بتن و کاهش هزینه های تعمیر و بازسازی آن ها ارائه می دهد. انتخاب روش های و مصالح مناسب جهت ترمیم و بهسازی سازه های دریایی از جنس بتن یکی از چالش برانگیزترین جنبه های مقاوم سازی سازه ای می‌باشد. روش های پیشنهادی ترمیم بتن ما جهت استفاده در سازه های دریایی نیازمند مقاوم سازی و بهسازی بسیار ایده آل می‌باشد.
- ساختمانها
- زیرساخت‌های حمل و نقل
- سازه های آب و فاضلاب
- نفت، گاز و پتروشیمی و صنایع مادر
- سازههای دریایی
ترمیم بتن با استفاده از کامپوزیت FRP
تکنوپل بر مبنای کامپوزیت FRP راهکارهای موثری جهت بهسازی سازه‌هایی که نیاز به تعمیر و مقاوم سازی دارند ارائه می دهد. سیستم کامپوزیت FRP شامل طیف گسترده‌ای از الیاف کربن و الیاف شیشه تقویت کننده با استحکام بالا و رزین اشباع متناسب با الیاف می‌باشد.
آسیب های وارد شده به سازه های بتن آرمه به دلیل عواملی همچون خوردگی میلگردها و افزایش مداوم بار سرویس سازه ها (به عنوان مثال افزایش بار ناشی از ترافیک بر روی پل ها) ، موجب شده است که بعضی از المان های سازه ای بتنی همانند تیر ها ، ستون ها و دال ها نیاز به تعمیر یا تقویت داشته باشند. به همین منظور و برای تعمیر و تقویت این اعضا روش ها مختلفی وجود دارد.
ورقه های FRP با اتصال و پیوند خارجی در حال حاضر در سراسر دنیا برای ترمیم و تقویت المان های سازه ی بتنی استفاده می گردد.
روش مقاوم سازی با کامپوزیت تقویت شده با فیبر (FRP) به صورت خارجی به صورت چشم گیری مورد توجه جامعه مهندسین عمران گردیده است.
مواد کامپوزیتی frp به دلیل داشتن مقاومت و استحکام بالا و همچنین سهولت نصب در مقایسه با سایر مواد و مصالح تقویت کننده ، مورد توجه جامعه کنونی بشر قرار گرفته است.
ترمیم بتن با استفاده از کامپوزیت FRCM
کامپوزیت FRCM عبارت است از ماتریس سیمانی تقویت شده با الیاف. در این روش از شبکه های الیاف کربن و بر بستر ماتریس سیمانی با مقاومت بالا به منظور تقویت و استحکام سازه های بتنی و بنایی استفاده می گردد.

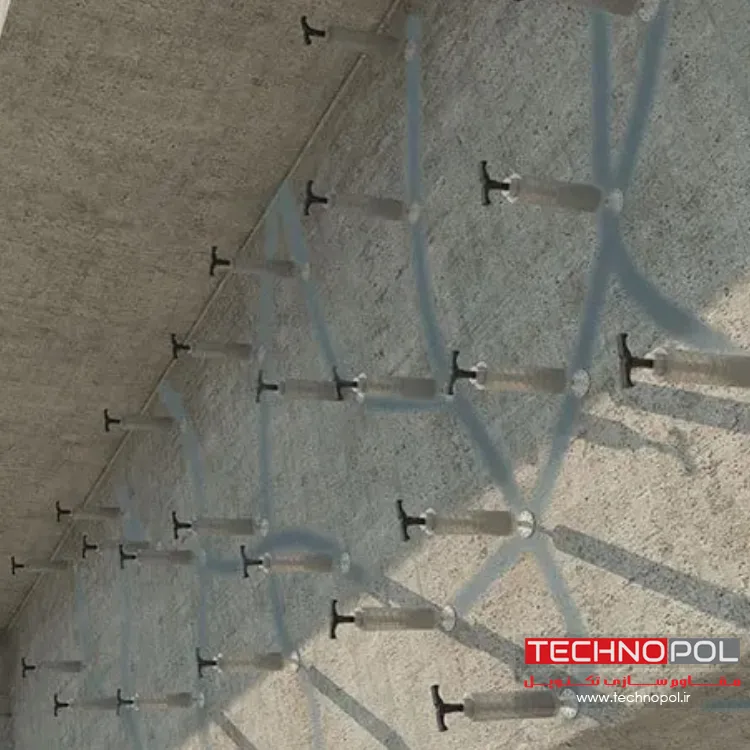

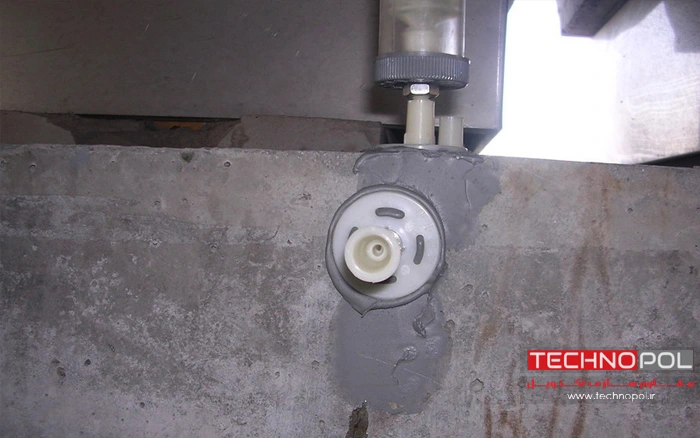

ترمیم بتن به روش تزریق رزین
راهکارهای ترمیم مبتنی بر تزریق رویکردی جدیدی برای بازگرداندن استحکام سازه‌ای بتن‌های آسیب دیده فراهم ساخته است. این سیستم از رزین های کارآمد با چسبندگی سریع استفاده می‌کند که به وسیله پمپ به داخل ترکهای بتن تزریق می‌گردد.
ترک در سازه های بتنی را اغلب میتوان با استفاده از تزریق رزین با ویسکوزیته کم ، که تحت فشار کنترل شده تزریق می شود ترمیم کرد. این روش ترمیم با ایجاد یک پیوند مکانیکی یکپارچگی سازه را بازیابی می نماید.ترک ها بر اثر تکان خوردن و جابجایی و یا فقدان پوشش محافظ بر روی بتن و آجرکاری و سنگ تراشی ایجاد میشود. روش و تکنیک دقیق تعمیر به ویژگی و شرایط خاص پروژه و مشکلات سازه‌ای بستگی داشته و با یکدیگر متفاوت می‌باشد.به طور کلی برای ترک های ۵۰۰ میکرون تا ۴ میلی متر از مایع تیکسوتروپیک با ویکستوزیته پایین استفاده می شود.رفتار تیکسوتروپیک رزین تضمین می کند که رزین تزریق شده قبل از گیرش اولیه از محل تزریق / ناحیه ترک خورده خشک نشود ، اما ویسکوزیته رزین برای تزریق در ترک های با عرض بسیار کم به اندازه کافی کم می باشد.
دلایل آسیب دیدگی بتن کدام است؟ روش ترمیم بتن کدام است؟ بهترین ملات ترمیم کننده بتن کدامی است؟ با ما همراه باشید تا در این مقاله به این سوالات پاسخ دهیم. بتن پر کاربردترین مصالح سازه ای است که دارای سختی و مقاومت بالایی می باشد و همراه آرماتورهای فولادی تا حدود زیادی انتظارات مهندسین وطراحان سازه را فراهم آورده بنابراین از بتن آرمه در پروژه های مختلفی استفاده می شود. بتن با داشتن ویژگی هایی همچون قیمت مناسب، در دسترس بودن مواد اولیه و شکل پذیری در هنگام قالب گیری نسبت به فولاد برتری دارد.

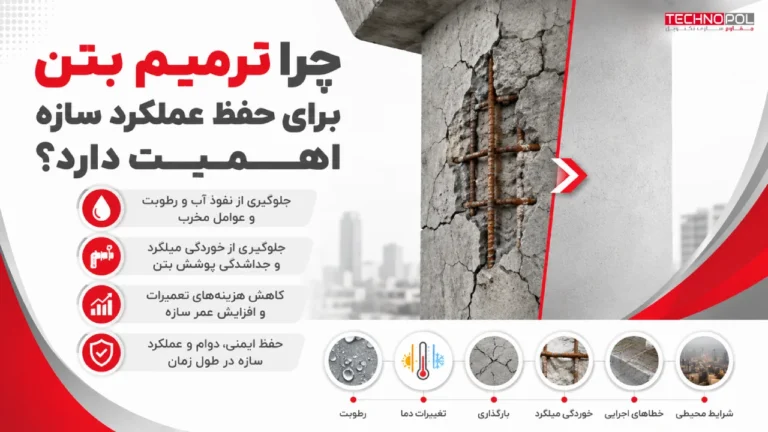

لزوم ترمیم و تعمیر بتن
بتن نیز همانند سایر مصالح در طول بهره برداری و یا با گذشت زمان دچار آسیب شده و نیاز به ترمیم و تعمیر دارد. ترمیم و تعمیر بتن با استفاده از روش های ترمیم بتن مناسب از جمله مباحث مهم در بحث تعمیر و نگهداری سازه است که با توجه به اهمیت موضوع همواره مورد تحقیق و بررسی قرار می گیرد و روش های مختلفی برای تعمیر و ترمیم بتن با توجه به نوع آسیب و خرابی بتن پیشنهاد می شود. بنابراین لازم است ابتدا نوع آسیب شناسایی شود و سپس راهکارها و وش های ترمیم بتن بکار برده شود.
انواع آسیب های بتن
قبل از اینکه به معرفی روش های ترمیم بتن بپردازیم باید با انواع آسیب بتن آشنا شوید. از انواع آسیب های که ممکن است پس از اجرا بتن ، در طول بهره برداری و یا بر اثر گذر زمان بر بتن وارد شود می توان به موارد زیر اشاره کرد و سپس به علل ایجاد آسیب و راهکاری جهت ترمیم و تعمیر آسیب وارده به بتن خواهیم پرداخت:
• کرمو شدن بتن
• سولفاته شدن
• ترک خوردن بتن
• خوردگی شبکه میلگرد
مصالح مورد استفاده جهت ترمیم و تعمیر بتن

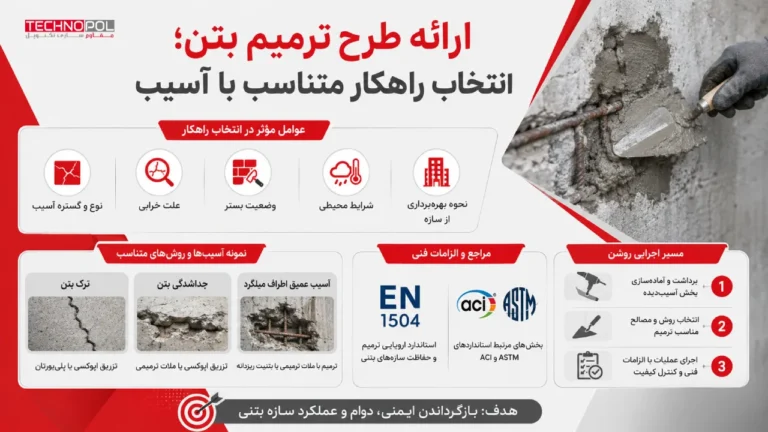

روش های متنوعی جهت ترمیم و تعمیر بتن وجود دارد که هر یک با توجه به شرایط و نوع آسیب وارده به بتن متفاوت است. در هر یک از روش های مصالح گوناگونی استفاده می شود که به همراه شیوه اجرای آن یک سیستم ترمیم بتن را تشکیل می دهد. انتخاب صحیح مصالح با توجه به شرایط محیطی، مقاومت مورد انتظار و نحوه و امکان اجرا آن صورت می گیرد. استفاده از ملات های مختلف با ویژگی های منحصر به فرد، گروت، استفاده از افزودنی های شیمیایی، اپوکسی ها و الیاف FRP از جمله این مصالح هستند.
بهترین روش ترمیم بتن کدام است؟

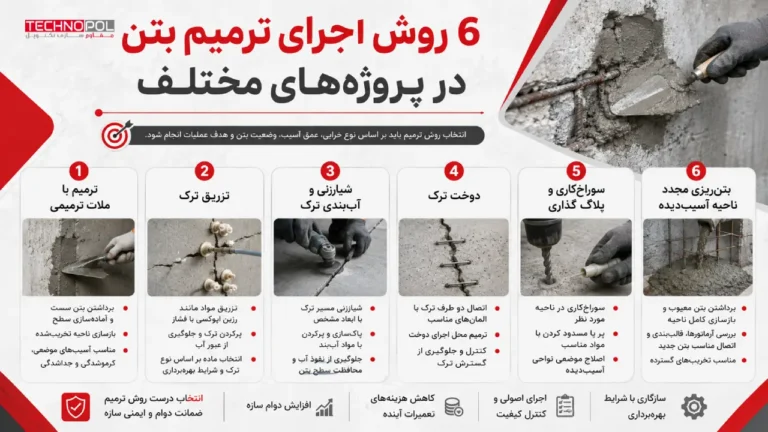

حال به بررسی روش های ترمیمی بتن با توجه به نوع آسیب می پردازیم:

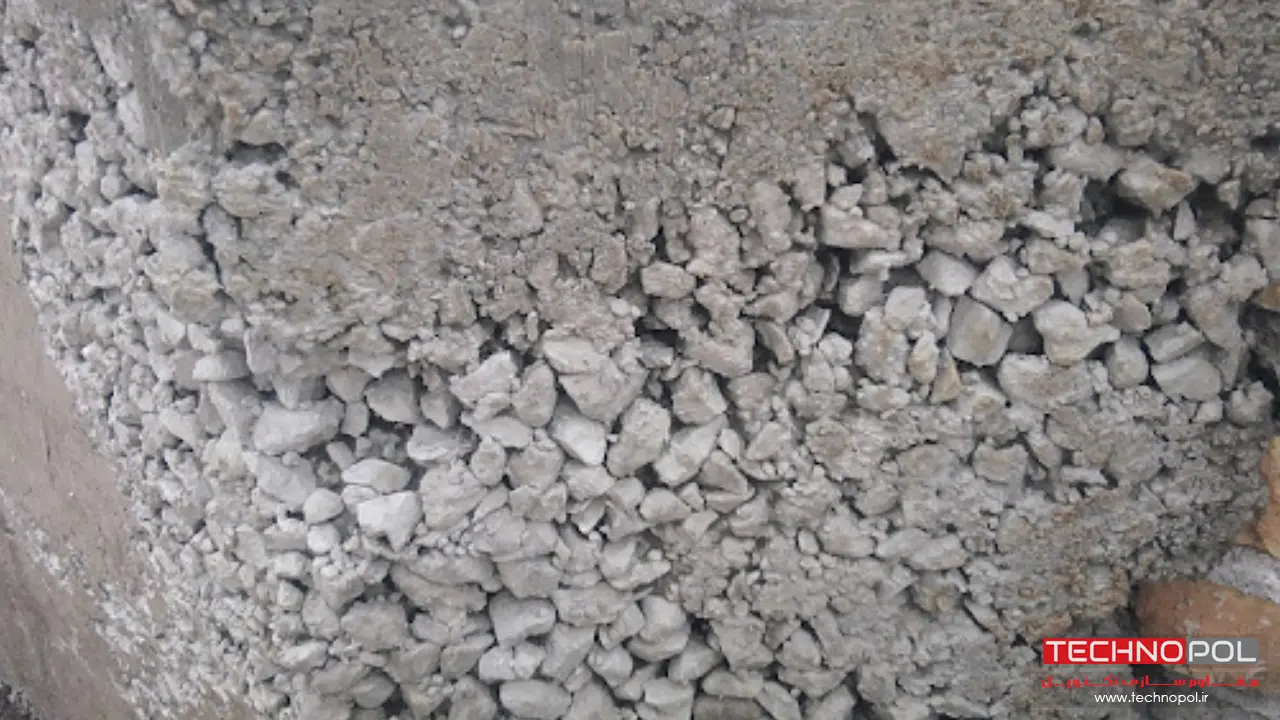

روش ترمیم کرمو شدن بتن
کرمو شدن بتن که ناشی از اجرای غیر صحیح بتن ریزی است باید بلافاصله ترمیم شود تا بتن را دچار آسیب های بعدی نکند لذا لازم است روش مناسبی جهت ترمیم بتن کرمو شده انتخاب کنیم. استفاده از ملات های ترمیمی جهت ترمیم بتن و در صورت نیاز استفاده از الیاف FRP پس از ترمیم با ملات ترمیمی جهت رسیدن به مقاومت مورد نظر استفاده می شود.

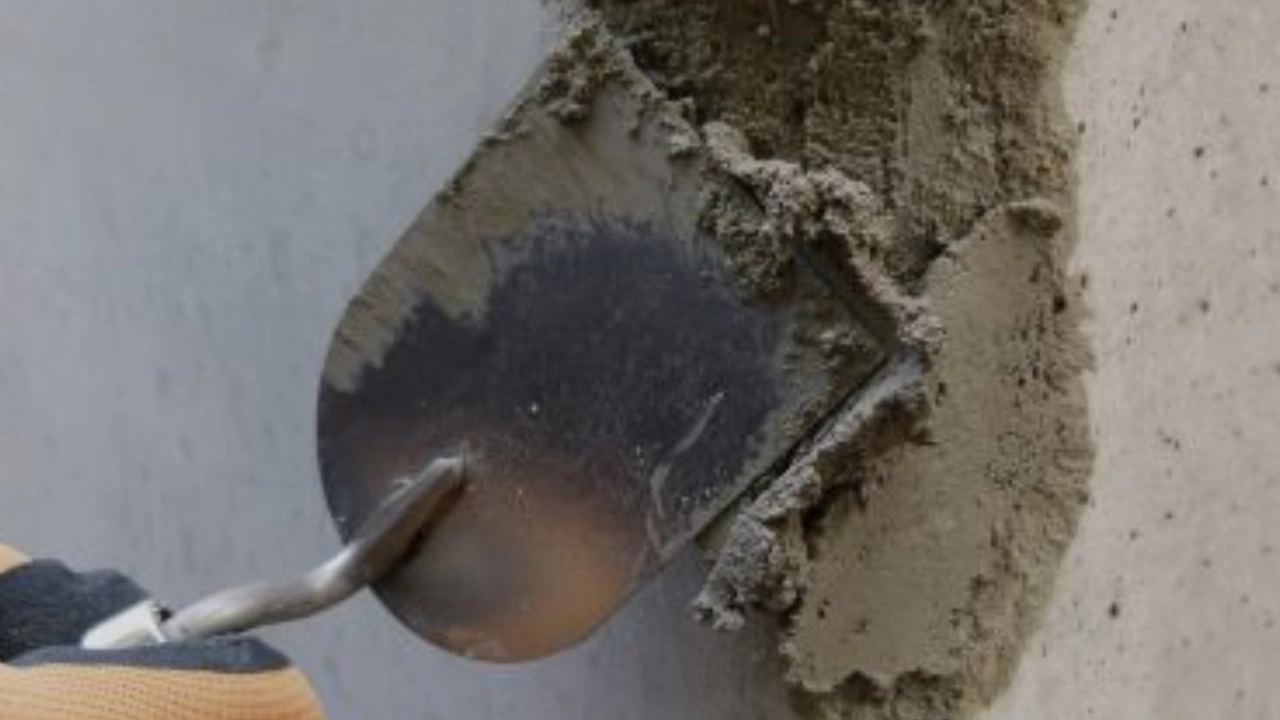

بدین ترتیب عمل می شود که ابتدا ذرات سست را با استفاده از واترجت صنعتی و یا چکش برقی برداشته و پاکسازی می شود، سپس در صورت نمایان بودن میلگردها با استفاده از آستر اپوکسی غنی شده با روی میلگردهای نمایان از خوردگی محافظت می شود. پس از انجام این مراحل محل مورد نظر با استفاده از ملات ترمیمی مرمت می شود.

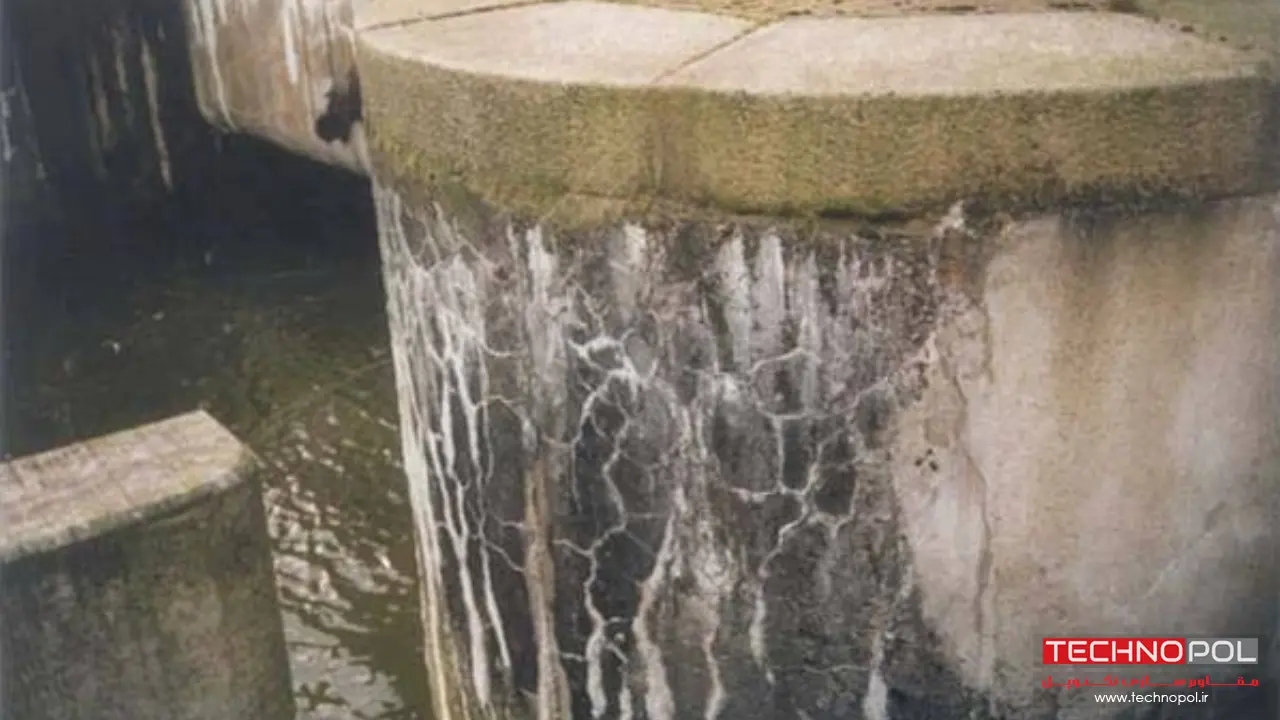

بهترین روش ترمیم بتن سولفاته
سولفات ها نمک هایی می باشند که با آهک و آلومینات در چسب سیمان واکنش داده و کلسیم سولفات و کلسیم سولفو آلومینات شکل می دهد و از آنجایی که حجم این مواد بیشتر از حجم چسب سیمان است بنابراین باعث ترک خوردگی بتن تحت فشار و کشش می شود. لذا لازم است جهت ترمیم بتنی که مورد حمله سولفات ها قرار گرفته است از روش های ترمیم بتنی استفاده شود که در برابر حمله سولفاتی به بتن مقاوم باشد. استفاده از یک پوشش ملات پلیمری جهت مقابله با حمله سولفاتی به بتن راهکاری جهت ترمیم بتن آسیب دیده با حمله سولفاتی است. البته لازم است بخش های آسیب دیده را قبل از استفاده از ملات ترمیمی پاکسازی کرد.
انتخاب روش ترمیم بتن جهت ترک خوردگی
ترک خوردن بتن می تواند ناشی از عوامل مختلفی همچون افزایش باربری عضو بتنی که ترک های خمشی و یا برشی را ناشی می شود و یا می تواند پس از زلزله و یا گذشت زمان در بتن پدید آید در هر صورت برای آسیب ترک خوردگی بتن با توجه به شرایط مورد نظر و انتظار ما از ملات های ترمیمی و یا چسب های اپوکسی می توان استفاده کرد.
در این روش ترمیم بتن با استفاده از تزریق رزین اپوکسی به درزها و ترکهای ایجاد شده و سپس ترمیم بتن آسیب دیده با استفاده از ملات ترمیمی عضو بتنی ترک خورد را ترمیم و مرمت کرد. برای رسیدن به نتایج بهتر نیز می توان از الیاف FRP پس از این مراحل اشاره کرد.

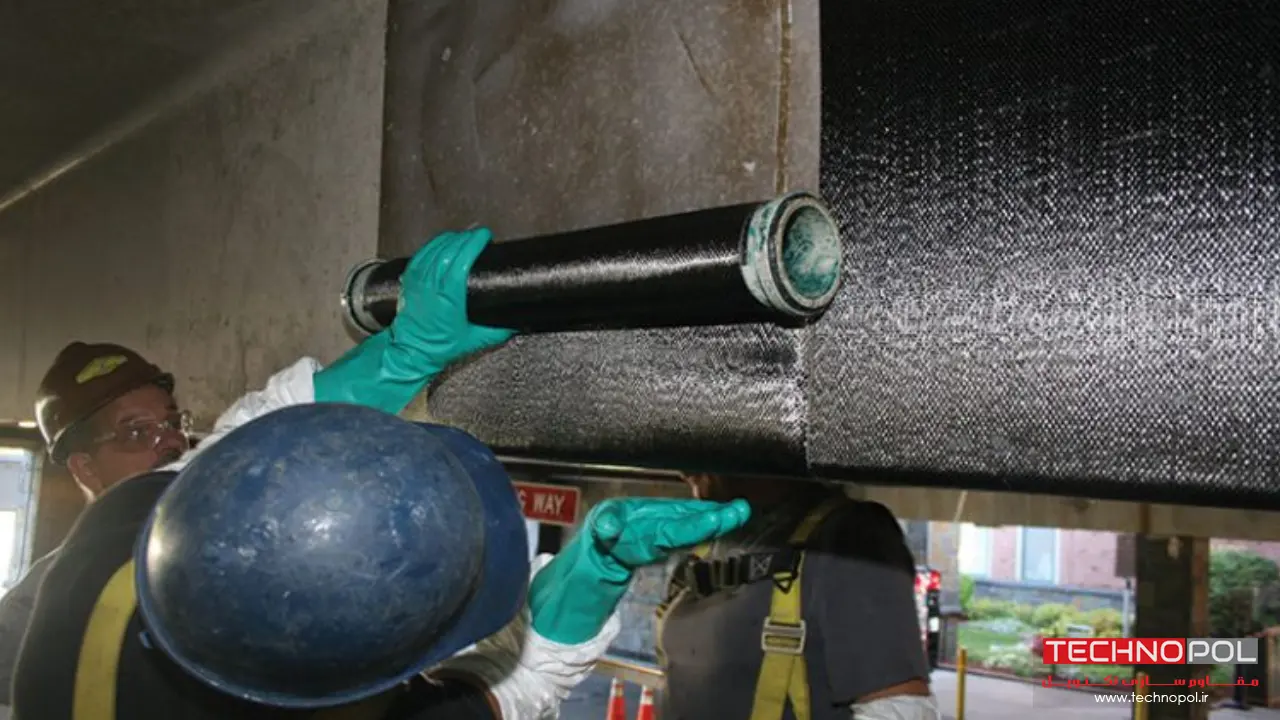

الیاف FRP با خواص منحصر بفرد همچون وزن کم، مقاومت بالا و مقاوم در برابر شرایط محیطی همچون محیط اسیدی و قلیایی و مقاوم در برابر خوردگی بتن را برای همیشه بیمه می کند.

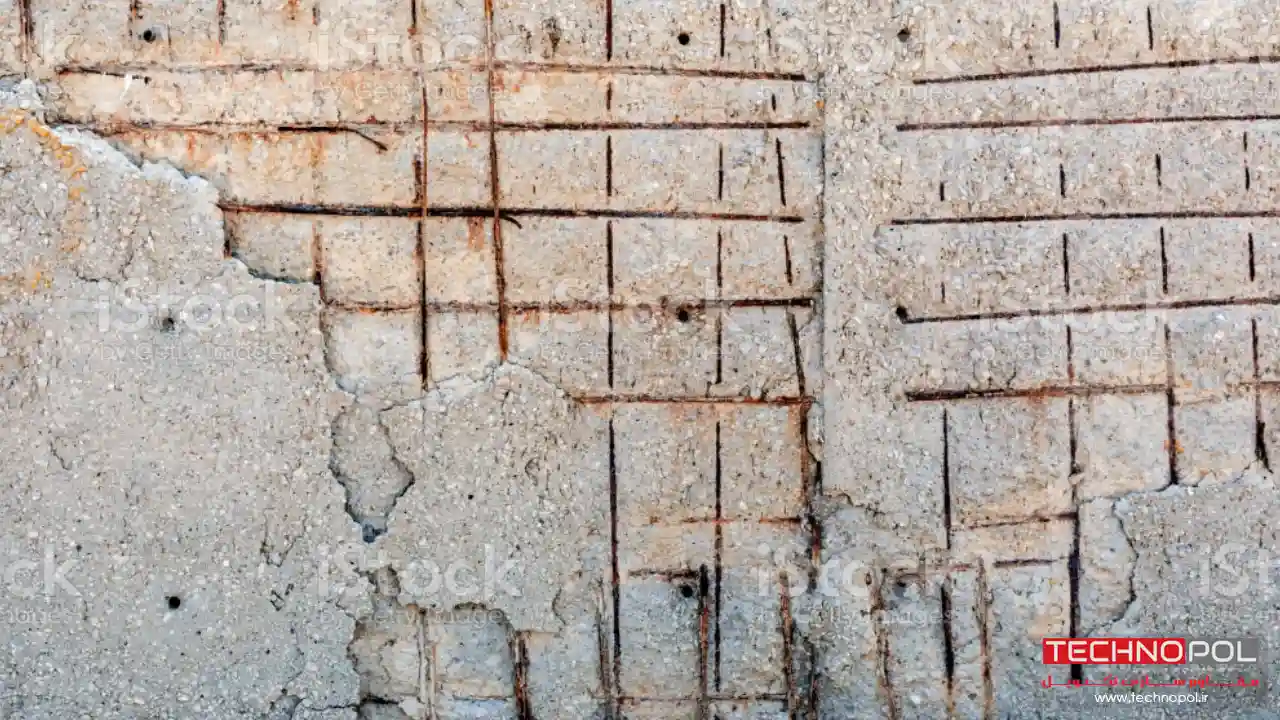

خوردگی شبکه میلگرد و انتخاب روش ترمیم بتن
خوردگی و اکسید شدن آرماتورهای مدفون در بتن نشان دهنده وجود ترکهای ریز در بتن و خلل و فرجی است که به آب و سایر مواد شیمیایی اجازه داده تا با عبور از این مجاری سبب خوردگی آرماتور درون بتن شوند. این خوردگی سبب از دست رفتن مقاومت فولاد در کشش شده و همین عامل نیز باعث می شود تا بتن ترک برداشته و بدین ترتیب سیکل تخریب بتن آغاز می شود. بنابراین لازم است تا با انتخاب روش ترمیم بتن کارآمد نسبت به رفع این مشکل اقدام کرد. از این رو با استفاده ابتدا آزمایش هافسل نقاط خوردگی را مشخص کرده و سپس عوامل خوردگی بتن را شناسایی کرده و پس از رفع عوامل خوردگی نسبت به ترمیم و تعمیر بتن اقدام کرد. استفاده از پوشش های کامپوزیت نظیر الیاف FRP و یا ژاکت کامپوزیت با استفاده از رزین اپوکسی جهت جلوگیری از خوردگی پیشنهاد می شود.
نتیجه گیری
بطور کلی سازه های بتنی در طول مراحل ساخت و بهره برداری دچار صدماتی می شود که علل مختلفی همچون خوردگی ارماتورها، کربناتاسیون، حمله سولفاتی،قلیایی شدن بتن، اشتباه در طراحی و اجرا، تغییرات بارگذاری و فرضیات اولیه طراحی، ایجاد ترک ها ناشی از عوامل مختلف، عدم کیفیت بتن، کرمو شدن و … دارد. اما لازم است نسبت به بررسی و رفع اینگونه موارد اقدام شود. زیرا در صورت اهمیت ندادن به ترمیم و مرمت اعضای بتنی با استفاده از روش ترمیم بتن کارآمد در آینده خسارات جبران ناپذیر را متحمل شویم. شرکت تکنوپل این افتخار را دارد با داشتن کادری مجرب و متخصص نسبت به شناسایی و رفع اینگونه صدمات و آسیب ها از طریق آزمایشات مخصوص بتن و همچنین ارائه محصولات ترمیم و تعمیر بتن نقشی در مقاوم سازی و ترمیم سازه های کشور ایفا کند.
درخواست ارائه خدمات تخصصی مقاوم سازی سازه و ساختمان
در صورتی که نیاز به مشاوره و راهنمایی در خصوص خدمات تخصص مقاوم سازی، خرید محصولات مقاوم سازی، مقاوم سازی با FRP و... دارید؛ می توانید با کارشناسان ما در شرکت مقاوم سازی تکنوپل در ارتباط باشید.
تماس بگیریدپاسخ به سوالات متداول شما در ارتباط با ترمیم بتن
ترک در سازه های بتنی را اغلب میتوان با استفاده از تزریق رزین با ویسکوزیته کم ، که تحت فشار کنترل شده تزریق می شود ترمیم کرد.
این روش ترمیم با ایجاد یک پیوند مکانیکی یکپارچگی سازه را بازیابی می نماید
ترک ها بر اثر تکان خوردن و جابجایی و یا فقدان پوشش محافظ بر روی بتن و آجرکاری و سنگ تراشی ایجاد میشود
رفتار تیکسوتروپیک رزین تضمین می کند که رزین تزریق شده قبل از گیرش اولیه از محل تزریق / ناحیه ترک خورده خشک نشود ، اما ویسکوزیته رزین برای تزریق در ترک های با عرض بسیار کم به اندازه کافی کم می باشد.
آسیب دیدگی های بتن شامل خوردگی آرماتورها، شن زدگی، ترک در بتن، کرم خوردگی و ... می باشند.
