وال مش چیست؟ تفاوت وال پست و وال مش

وال مش چیست؟ تفاوت وال پست و وال مش

وال مش را در دسته راهکارهای نوین قرار می دهند. ابتکاری که برای مهار لرزه ای دیوارهای غیر سازه ای در ‏بناهای مختلف اندیشیده شده است. به طور معمول دیوارهای غیر سازه ای از مقاومت خوبی برخوردار نیستند. ‏این دیوارها در مقابل نیروهای افقی، ضربه های مختلف و شوک ناشی از زلزله ایمنی ندارند. به همین دلیل هم ‏مهم است که با ابزارهای مناسب دیگری مسلح شوند. در ادامه توضیحات بیشتری در این باره آورده شده است. ‏

وال پست (‏wall post‏) چیست؟

برای این که بدانید نوین وال پست مش چیست، باید درباره وال پست اطلاعات به دست آورید. وال پست همان طور ‏که از نام آن بر می آید نوعی نگهدارنده دیوار محسوب می شود. به کار بردن کلاف، نبشی یا قوطی از شیوه ‏های پرکاربرد برای بالا بردن استحکام دیوارها است. در واقع، یک کلاف که برای یکپارچگی دیوار در طول های ‏معین کاربرد دارد و به آن وال پست هم گفته می شود. این کلاف ها با درگیر کردن دیوار با اسکلت موجب ‏محکم تر شدن آن می شوند. به طور معمول به شکل یک تیر ستون طراحی می شوند. وال پست ها برای ‏پیشگیری از آسیب های احتمالی زلزله و مشکلاتی که در پی دارد در ساختمان کار گذاشته می شوند. ‏
وال پست ها به شکل های متفاوتی هستند و انواع گوناگونی دارند. وال مش هم یکی از انواع وال پست‌ها به شمار می ‏رود. برای دسته بندی انواع وال پست به نوع موادی که برای این کار استفاده شده باشد توجه می شود. میلگرد، ‏نبشی، قوطی پروفیل، کربن و ‏IPE‏ از موادی هستند که برای ساخت وال پست کاربرد دارند. اما یکی دیگر از ‏انواع موادی که برای ساخت وال پست استفاده می شود توری فایبرگلاس و یا توری فیبر کربن است. ‏

برای آشنایی بیشتر با وال پست، پیشنهاد می‌شود مقاله “ وال پست در دیوارهای AAC ” را مطالعه فرمایید.

وال مش چیست؟

همان طور که اشاره کردیم وال مش یکی از انواع وال پست است؛ وال پستی که برای ساخت آن از فایبرگلاس یا فیبر کربن ‏استفاده می شود. به طور معمول برای ساخت وال مش، نوارهای مش از جنس فایبرگلاس یا فیبر کربن را روی دیوار می ‏گذارند و بعد یک پلاستر معدنی روی آن به اجرا در می آید. این ترکیب در نهایت یک کامپوزیت سیمانی یا گچی ‏قدرتمند به وجود می آورد که توان مقابله با لنگر حاصل از نیروی بیرونی زلزله را خواهد داشت. می توان گفت ‏که یکی از جدیدترین انواع وال پست است که برای مهار و بالا بردن دیوارهای غیر سازه ای به کار برده می ‏شود. به دلیل ویژگی های منحصر به فردی که دارد، به احتمال زیاد به زودی جای وال پست های قدیمی را ‏خواهد گرفت. ‏

وال مش‌ها  عملکردی مشابه وال پست‌های FRP، دارند. برای کسب اطلاعات بیشتر، می‌توانید صفحه ” وال پست FRP ” را مطالعه فرمایید.

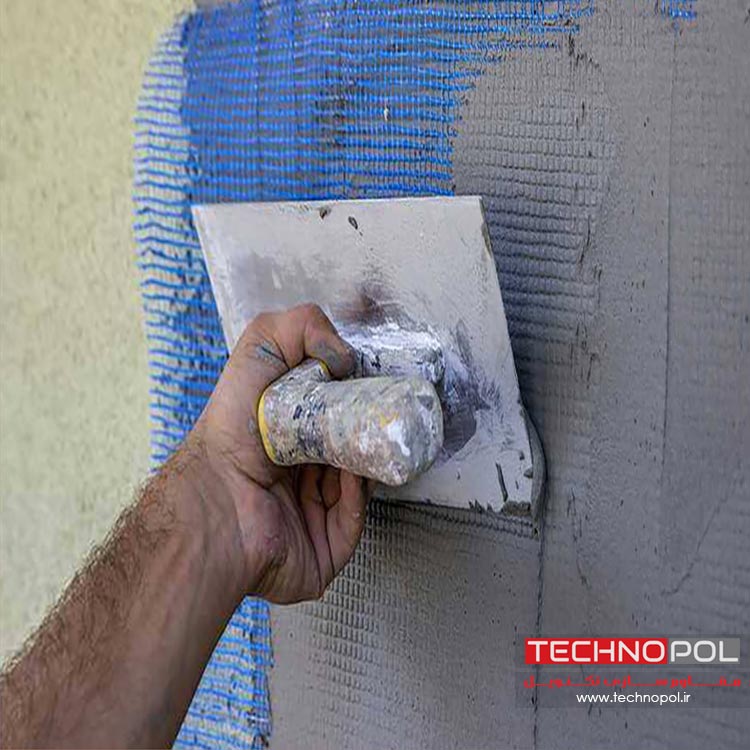

اجرای وال مش روی دیوار توسط شرکت مقاوم سازی تکنوپل
اجرای وال مش

چرا از وال پست در ساختمان استفاده می کنیم؟

استفاده از وال پست یا وال مش در بناها اهمیت بسیار زیادی دارد. تا پیش از زلزله هایی که در سال های اخیر ‏در کشور ما رخ داده است، تصورات دیگری درباره ساختمان ها وجود داشت. تا پیش از این مهندسان شرط مهم ‏عملکرد مناسب سازه ها را حفظ اجزای اساسی مثل تیرها، ستون ها و سقف ها می دانستند. آنها فکر می کردند ‏که با تقویت این اجزا می توان از خسارت های زلزله جلوگیری کرد. در حالی که در حال حاضر به این نتیجه ‏رسیده اند که اجزای غیر سازه ای مانند وال پست هم می تواند تأثیر بسیار زیادی در پیشگیری از خسارت های ‏زلزله داشته باشد. ‏
درست است که اجزای اصلی سازه مانند تیرها، ستون ها و سقف ها در مقابل نیروهای بیرونی مثل زلزله ‏مقاومت داشته باشند. اما تحقیق درباره زلزله ها نشان داده است که حتی در مواقعی که سازه محکم بماند و ‏آسیبی به اجزای آن نرسد، عملکرد اجزای غیر سازه ای اهمیت دارد. به این معنا که این اجزای غیر سازه ای ‏مثل تیغه ها، نماها، دیوارهای پیرامونی و … نیز در معرض خراب شدن ‏هستند. حتی ممکن است صدمات جبران ناپذیری را به دنبال داشته باشند. محکم بودن میان قاب های وال ‏پست از هر نوعی که باشد در سازه ها اهمیت حیاتی دارد. ‏حضور وال پست مش فیبر کربن و یا فایبرگلاس و یا دیگر انواع وال پست، دیوارها را در برابر آسیب‌های وارده از ارتعاشات و جا به جایی‌های ناشی از نیروی جانبی زلزله، مقاوم می‌سازد. دیوار مجهز به وال پست در حین ارتعاشات، بدون وارد کردن سختی به المان‌های اصلی موجود در قاب،  بدون آنکه از صفحه خارج شود، در جای خود می‌لغزد.

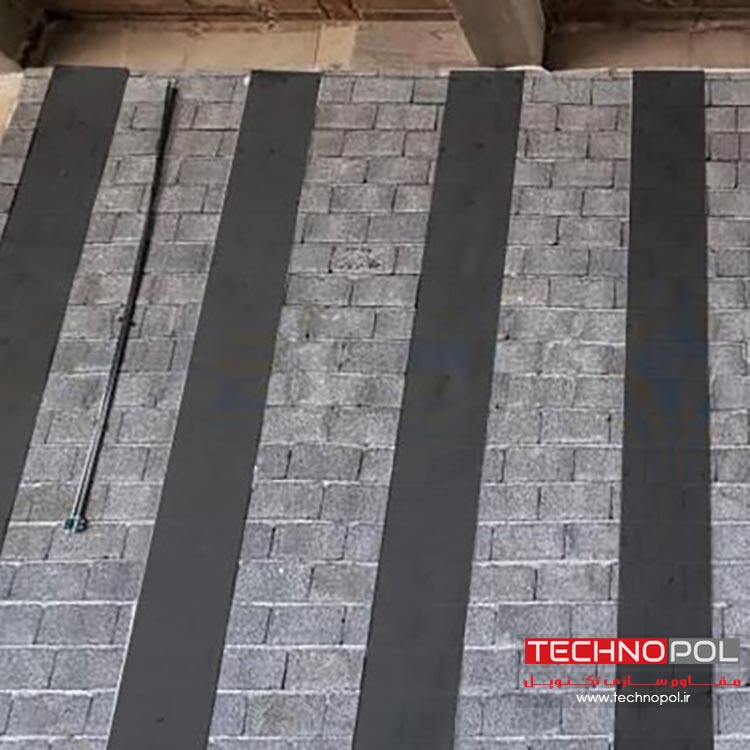

وال پست مش فیبرکربن - مقاوم سازی تکنوپل
وال پست مش فیبرکربن

مزایای وال مش کدام است؟

ایجاد سازه‌ هایی با استحکام و امنیت بالا در ساختمان ها از اهمیت بسیار زیادی برخوردار است. از جمله عواملی که بر ایمنی ساختمان ‌ها تاثیر مستقیم دارد، مهار لرزه ای و تقویت دیوار های غیرسازه ای می ‌باشد. آیا می ‌دانید راهکاری نوین و پیشرفته به نام وال مش وجود دارد که این مسئله را با ابتکاری بی ‌نظیر حل کرده است؟ وال مش، با استفاده از ترکیبی منحصر به فرد از نوار های مش فایبرگلاس و پلاستر معدنی، میزان استحکام و ایمنی دیوار های غیرسازه ای را به شکلی قابل توجهی افزایش می ‌دهد. این راهکار نوآورانه، علاوه بر ایجاد سازه ‌های مستحکم و مقاوم در برابر نیرو های زلزله، باعث ساده ‌تر شدن فرآیند اجرا و کاهش هزینه‌ های عملیاتی نیز می ‌شود. با مزایای والمش، تجربه‌ی یک ساختمان ایمن و پایدار را تجربه کنید. سیستم وال مش، یک روش پیشرفته در طراحی سازه ‌های ضد زلزله است. با استفاده از وال پست‌ ها و عناصر مش فیبری (مانند فیبر کربن یا فایبرگلاس)، ساختمان‌ ها از انعطاف و مقاومت بیشتری در برابر زلزله برخوردار می باشند. این سیستم به دلیل مزایای بسیاری که دارد، جایگاه ویژه ‌ای در زمینه سازه ‌های ضد زلزله به دست آورده است.

وال مش و کاربرد آن دارای مزایایی است که عبارت اند از: ‏

  • استفاده از این شیوه نسبت به شیوه های سنتی دارای عملکرد بسیار مطلوب تری در تست های میز لرزه ‏است. ‏
  • کاربرد این شیوه در مقایسه با شیوه های سنتی منجر به کاهش هزینه های 40 تا 60 درصدی شده است. ‏
  • سرعت اجرا و پیاده سازی این شیوه بالا است. ‏
  • در این شیوه همه وادارهای قائم قابل حذف هستند. ‏
  • در شیوه وال مش به میگلرد بستر نیز نیازی نخواهد بود و همه میلگردهای بستر را می توان حذف کرد. ‏
  • اجرای این شیوه بسیار آسان است و با تیم نیمه حرفه ای هم قابل اجرا است. ‏
  • حتی با نازک کاری، ترکی در آن ایجاد نخواهد شد.‏
  • با این شیوه دیگر نیازی به اجرای هشتی گیر در تقاطع دیوارها وجود نخواهد داشت. ‏
  • یکی دیگر مزایای استفاده از این شیوه حذف مرحله ضد زنگ است. ‏

تفاوت وال مش با وال پست فلزی چیست؟

وال مش و وال پست فلزی هر دو برای تقویت و مقاوم سازی دیوار سازه ها به کار برده می شوند. ولی آنها در ‏شیوه اجرا و همچنین ویژگی با هم تفاوت هایی دارند. به طور کلی، وال پست‌های نوین یا وال مش‌ها، به مراتب راحت تر از وال پست‌های سنتی یا همان فلزی، اجرا می‌شوند. علاوه بر این، وال پست‌های فلزی، وزن سازه را افزایش و رفتار لرزه‌ایی سازه را نیز تحت تاثیر قرار می‌دهند. اما در مقابل وال مش‌ها، از متریال سبک وزن تشکیل شده‌اند که مقاومت و عملکرد دیوارهای غیرسازه‌ایی را بدون تغییر وزن سازه، بهبود می‌بخشند. وال مش‌ها، چه از نظر زمان اجرا و چه از نظر اقتصادی به مراتب مقرون به صرفه‌تر از وال پست‌های سنتی هستند.

البته از این مسئله نمی توان چشم پوشی کرد که پیاده سازی ‏وال پست‌های فلزی در سازه‌های اسکلت فلزی راحت تر از شیوه های دیگر است. به دلیل این که می توان به صورت ‏مستقیم وال پست را به اسکلت فلزی جوش داد و به تیرها و ستون ها متصل کرد. در واقع، می توان گفت که ‏مهم ترین تفاوت آنها در این است که وال پست فلزی را با جوشکاری به ستون ها و تیرها متصل می کنند.‏

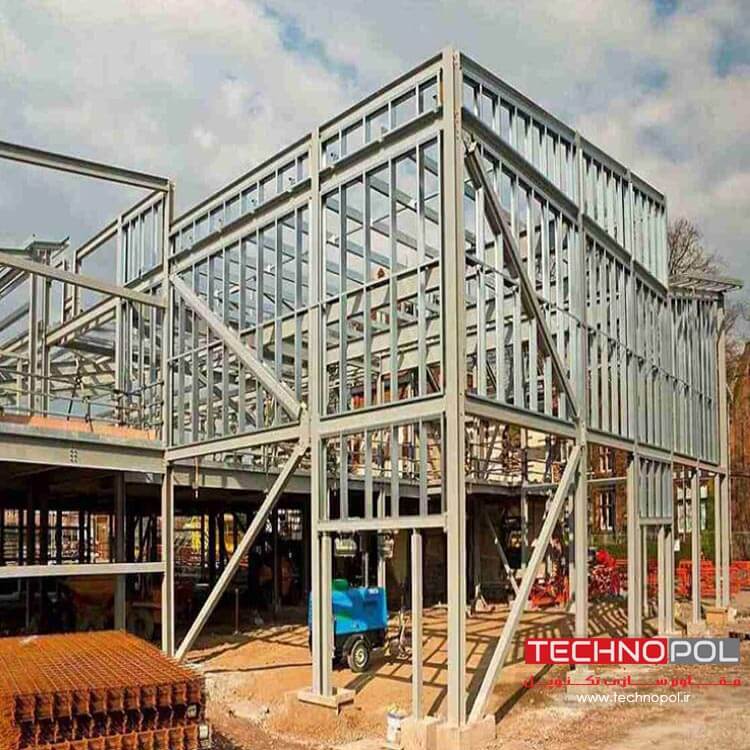

وال پست در سازه فلزی - مقاوم سازی تکنوپل
وال پست در سازه فلزی

در بناهایی که اسکلت فلزی دارند به طور حتم باید از وال پست فلزی استفاده شود. در زمان پیاده کردن وال ‏پست اسکلت فلزی مانند اجرای وال مش لازم است که دقت کافی به خرج داده شود تا از وقوع اشتباهاتی ‏جلوگیری شود. استفاده از میلگرد به جای نبشی در کلاف های افقی یکی از آنها به شمار می رود. پیاده نکردن ‏نبشی های افقی به صورت پشت به پشت که در نهایت باعث قرار گرفتن دیوار داخل نبشی ها از یک طرف می ‏شود. ممکن است در زمان پیاده کردن وال پست اسکلت فلزی نبشی کشی به صورت درست به شکل افقی ‏انجام نشود. ‏

حذف وال پست فلزی در ساختمان و جایگزینی با سیستم وال مش

حذف وال پست فلزی در ساختمان و جایگزینی آن با سیستم وال مش به علت بیش از حد بودن مزایای وال مش، گزینه ای بسیار مناسب می باشد. مهمترین دلایلی که منجر به جایگزینی وال پست فلزی با این سازه های نوین می ‌شوند عبارتند از:

  • انعطاف پذیری بیشتر: این سیستم ها نسبت به وال پست فلزی انعطاف پذیری بیشتری دارند. این به معنای قابلیت انطباق آن ها با حرکات و تغییرات سازه است. این امر در مواجهه با نیرو های زلزله و حرکات دیوار ها بسیار مهم می باشد.
  • مقاومت بالا: مقاومت بسیار زیادی دارد. با توجه به ساختار متشکل از پارچه یا شبکه فولادی و مواد کامپوزیتی مانند سیمان مسلح، توانایی مهار و مقاومت در برابر نیرو های خارجی مخرب را دارا می ‌باشد.
  • کاهش هزینه: اجرای سیستم وال مش به طور کلی مقرون به صرفه ‌تر از وال پست فلزی است. حذف وادار های فلزی، میلگرد ها و هزینه‌ های مربوط به آن ها باعث کاهش هزینه ‌های نهایی می ‌شود.
  • سهولت در نصب: نصب آن ها نسبت به نصب وال پست فلزی به سادگی و بدون نیاز به نیروی متخصص و ماهر انجام می ‌شود. این موضوع باعث کاهش هزینه نصب و زمان اجرا می‌ شود.
  • دوام و عمر طولانی: نیاز به تعویض و تعمیرات کمتری نسبت به وال پست فلزی دارد. به دلیل مقاومت بالا و عدم ایجاد فرسایش و آسیب در مدت زمان طولانی، عمر مفید آن بسیار بیشتر است.

با توجه به مزایای وال مش، جایگزینی وال پست فلزی با این سیستم پیشرفته به عنوان روشی مقرون به صرفه و کارآمد در ساختمان ‌ها در نظر گرفته می ‌شود.

سیستم وال مش مورد تایید سازمان نظام مهندسی و آیین نامه 2800

در پیوست ششم آیین‌ نامه طراحی ساختمان‌ ها در برابر زلزله (استاندارد 2800)، برای مهار دیوار های غیر سازه ‌ای، روش‌ های متعددی پیشنهاد شده است. علاوه بر روش‌ های سنتی مانند وال پست و میلگرد بستر، استفاده از روش‌ های نوین و مدرن نیز توسط این استاندارد تایید شده است. یکی از متمایز ترین روش‌ های تایید شده، استفاده از الیاف یا فناوری FRCM است. وال مش، یک رویکرد متناسب با استاندارد 2800 برای مهار دیوار ها با استفاده از تکنولوژی FRCM است. با تکیه بر این استاندارد و استفاده از ضوابط و مقررات مندرج در نشریه 819 مقررات ملی و کنترل ساختمان، وال مش را طراحی و ارائه می کنند. شرکت های تولید کننده وال مش با ارائه محصولات با کیفیت، آزمایش ‌های دوره ‌ای را بر روی اجزای مختلف وال مش، به ویژه مش فایبرگلاس، در آزمایشگاه‌ های معتبر مانند مرکز تحقیقات زمین و شهرسازی و آزمایشگاه الیاف انجام می دهند. با توجه به این نکات، می‌ توان گفت وال مش، تاییدیه استاندارد ها و آیین‌نامه ‌های جاری کشور را دریافت کرده است. همچنین با انجام آزمایش‌ های دوره ‌ای، الزامات اشاره شده در مقررات مذکور در این سیستم به خوبی رعایت می شود.

کاهش 30 تا 50 درصدی هزینه اجرای وال پست با سیستم وال مش

استفاده از سیستم وال مش نسبت به سیستم وال پست می ‌تواند به طور متوسط 30 درصد از هزینه ‌های اجرایی را کاهش دهد. این کاهش هزینه به دلیل چندین عامل زیر ایجاد می ‌شود.

  • قیمت مصالح در سیستم وال مش ارزان‌تر است. استفاده از نوار های وال مش (مش فایبرگلاس)، پلاستر پایه گچی یا سیمانی این سیستم ها، چسب اپوکسی سازه ‌ای و نبشی گالوانیزه در آن ها قیمت ارزان‌تری نسبت به نبشی، ناودانی، قوطی، مقطع H، میلگرد بستر، ضدزنگ، پلیت، بولت و چسب کاشت در بتن در سیستم وال پست دارد.
  • هزینه دستمزد اجرا در سیستم وال مش نسبت به سیستم وال پست کمتر است. نصب شبکه الیاف شیشه (مش فایبرگلاس) و اجرای لایه پلاستر در وال مش ساده تر و سریعتر می باشد. همچنین این سیستم از اجرای ساده تری برخوردار است. این امر باعث می ‌شود که دستمزد اجرا در وال مش کمتر از دستمزد اجرا در سیستم وال پست باشد. بنابراین مراحل بیشتری مانند نصب پلیت روی تیر و دال بتنی، ساخت قطعات با استفاده از مقاطع فولادی، اجرای لایه ضد زنگ روی قطعات و غیره را در بر می ‌گیرد.

با توجه به این دو عامل، استفاده از سیستم وال مش در پروژه‌ ها می ‌تواند هزینه‌ های اجرایی را بیم 30 تا 50 درصد کاهش دهد. البته این میزان کاهش هزینه بستگی به ویژگی‌ های فنی هر پروژه دارد، اما به طور میانگین، این تفاوت قابل مشاهده است.

سرعت اجرا و پیاده سازی بالای وال مش در مقایسه با وال پست فلزی

سرعت اجرا و پیاده‌ سازی بالای سیستم وال مش در مقایسه با وال پست فلزی یکی از ویژگی ‌های مهم آن است. این ویژگی باعث می ‌شود وال مش به عنوان یک روش سازه‌ ای نوین و مدرن در صنعت ساختمان شناخته شود. در سیستم وال پست فلزی، مراحل اجرای بیشتری نسبت به وال مش وجود دارد. این مراحل نصب پلیت روی تیر و دال بتنی، ساخت قطعات مورد نیاز با استفاده از مقاطع فولادی، اجرای لایه ضد زنگ روی قطعات، جوشکاری، اجرای میلگرد بستر به هنگام دیوارچینی و سایر مراحل می‌ شود. هر یک از این مراحل زمان و تجهیزات خاص خود را می ‌طلبد و در نتیجه زمان اجرا بیشتر می ‌شود. در مقابل، سیستم وال مش با نصب سریع و آسان شبکه الیاف شیشه (مش فایبرگلاس) و اجرای لایه پلاستر، به زمان کمتری برای اجرا نیاز دارد. همچنین به مهارت و تجربه خاصی برای اجرای وال مش احتیاجی نخواهید داشت. با یک آموزش ساده و یک اکیپ اجرایی نیمه‌ ماهر قادر به اجرای آن هستید. این سرعت اجرا بالا می ‌تواند زمان مورد نیاز برای تکمیل پروژه را به طور قابل توجهی کاهش دهد.بنابراین، با انتخاب این سیستم به جای وال پست فلزی، می ‌توان زمان اجرا را به طور قابل توجهی کاهش داد. همچنین باعث کاهش هزینه ‌های مرتبط با نیروی انسانی، تجهیزات و سایر عوامل زمانی شد. در نتیجه کاهش زمان اجرا به معنای بهره ‌وری بیشتر و تحویل سریعتر پروژه می ‌باشد.

حذف میلگرد بستر در سیستم وال مش

در سیستم وال مش، استفاده از میلگرد بستر به عنوان عنصر تقویت‌کننده حذف شده است. به جای آن، توری یا مش فایبرگلاس به همراه پلاستر گچی یا پلاستر سیمانی استفاده می ‌شود. این سیستم از ترک خوردگی ‌های عمیق یا فرو ریختن دیوار هنگام زلزله جلوگیری می ‌کند. در نتیجه به اسکلت و فرم اصلی دیوار قدرت و استحکام می ‌بخشد. با استفاده از این سیستم، نیرو های وارد شده بر دیوار به توری یا مش فایبرگلاس منتقل می گردند. این نیرو ها به ساختار اصلی دیوار انتقال یافته و توزیع می‌ شوند. به این ترتیب، دیوار مقاومت لازم را در برابر نیرو های خارجی مانند زلزله و بار های عمودی دارد. حذف میلگرد بستر در سیستم وال مش سبب کاهش هزینه ‌ها و سرعت اجرا می‌ شود. نصب وال مش به سادگی و در کمترین زمان ممکن انجام می‌ شود و نیازی به تخصص و تبحر خاصی برای اجرا ندارد. همچنین، وزن سبک وال مش و عدم افزودن به بار ساختمان، عملیات حمل و نقل و نگهداری آن را آسان می ‌کند.

حذف وادارهای قائم و تیرک‌های افقی در سیستم وال مش

در سیستم وال مش، وادار های قائم (عمودی) و تیرک‌ های افقی حذف می ‌شوند. این به این معنی است که نیازی به ساخت وادار های قائم و تیرک ‌های افقی نیست. در واقع تمامی عملیات مرتبط با آن ها از بین می ‌رود. در جایگزینی وادار های قائم، توری یا مش فایبرگلاس به سادگی روی دیوار نصب می ‌شود. جنس توری مش فایبرگلاس بسیار مقاوم می باشد که به دیوار استحکام می‌ بخشد. سپس پلاستر گچی یا پلاستر سیمانی روی توری یا مش قرار می ‌گیرد تا دیوار به شکل نهایی خود درآید. این روش حذف وادار های قائم و تیرک ‌های افقی باعث ساده ‌تر شدن فرآیند ساخت و پیاده ‌سازی می ‌شود. همچنین، با حذف این عناصر، هزینه‌ های مصالح و زمان اجرا نیز به طور قابل ملاحظه ‌ای کاهش می ‌یابد. بنابراین، سیستم وال مش با حذف وادار های قائم و تیرک ‌های افقی، یک راهکار ساده، سریع و مقرون به صرفه را برای ساختمان‌ سازی ارائه می ‌دهد.

عدم نیاز به نیروی ماهر جهت اجرای وال مش

یکی از ویژگی‌ های مهم سیستم وال مش این است که برای اجرای آن نیازی به نیروی ماهر و متخصص نمی باشد. با استفاده از یک اکیپ اجرایی نیمه ‌ماهر و با یک آموزش ساده، قادر خواهید بود وال مش را به روش صحیح نصب کنید. نصب توری یا مش فایبرگلاس روی دیوار به سادگی انجام می ‌شود. پس از آن، لایه‌ ای از پلاستر گچی یا پلاستر سیمانی روی توری یا مش قرار می‌ گیرد. این فرآیند نیاز به تجربه و مهارت خاصی ندارد و با آموزش‌ های ساده می ‌توانید اجرای صحیح وال مش را انجام دهید. از این رو، می ‌توان گفت که وال مش به عنوان یک راهکار سازه ‌ای ساده و آسان قابل اجرا می باشد و نیازی به نیروی با تجربه و متخصص ندارد. این ویژگی باعث می ‌شود که هزینه نیروی کار در اجرای وال مش نسبت به روش ‌های پیچیده‌ تر کاهش می یابد و همچنین زمان اجرا به طور قابل توجه ‌ای کم می شود.

امکان اجرای سیستم وال مش در ساختمان های بدون وال پست و بنایی

اجرای سیستم وال مش به ساختمان ‌های بدون وال پست و بنایی به صورت مستقیم معمولا غیر ممکن می باشد. سیستم وال مش نیازمند وجود وال ‌های عمودی و افقی است که به طور مستقیم با یکدیگر ارتباط برقرار کنند و بار های ناشی از زلزله را به زمین انتقال دهند. در ساختمان‌ های بدون وال پست و بنایی، اجزایی که برای استفاده از سیستم وال مش ضروری هستند، وجود ندارند.

استفاده از وال پست یا وال مش در ساختمان ‌ها به خصوص در مواجهه با خطر زلزله از اهمیت زیادی بسیار برخوردار می باشد. قبل از زلزله ‌های اخیر در کشور، تفکر بر این بود که تقویت اجزای اصلی سازه‌ ها مانند تیر ها، ستون‌ ها و سقف ‌ها کافی است، اما تحقیقات نشان داده که اجزای غیر سازه ‌ای مانند وال مش نیز می ‌توانند نقش مهمی در جلوگیری از خسارت ‌های زلزله داشته باشند.

با توجه به تحلیل ‌ها، حتی در صورتی که اجزای اصلی سازه مقاومت کنند و خسارتی نبینند، وجود اجزای غیر سازه ‌ای همچون تیغه‌ ها، نما ها و دیوار های پیرامون نیز بسیار اهمیت دارد. این اجزا در معرض خرابی قرار گرفته و ممکن است صدماتی که قابل جبران نباشند به آن ها وارد شود. بنابراین، محکم بودن وال پست ‌ها در ساختمان‌ ها اهمیت حیاتی دارد و با استفاده از وال پست مش، می‌ توان دیوار ها را در مقابل خطرات ناشی از زلزله مقاوم کرد.

استفاده از وال پست مش فیبر کربن یا سایر وال پست‌ ها باعث می ‌شود که دیوار ها در برابر ارتعاشات و جابجایی ‌های جانبی زلزله مقاوم باشند. در زمان وقوع زلزله، دیوار هایی که با وال پست مجهز شده ‌اند، بدون ایجاد سختی در عناصر اصلی ساختمانی، در محل خود لغزش می ‌کنند و از موقعیت اصلی خود خارج نمی ‌شوند. این ویژگی باعث کاهش تاثیرات زلزله بر ساختمان می ‌شود و امکان حفظ سلامت و کاهش خسارت‌ ها را فراهم می ‌کند.

به طور کلی، استفاده از وال پست و سیستم وال مش در ساختمان ‌ها می‌ تواند به تقویت سازه و جلوگیری از خسارت‌ های زلزله کمک کند. با این حال، برای اجرای صحیح و بهینه این سیستم، بهتر است با مهندسان متخصص در زمینه طراحی و اجرای سازه ‌های ضد زلزله مشورت کنید.

مش فایبرگلاس چیست؟

وال مش از جنس فایبرگلاس (الیاف شیشه) است. فایبرگلاس یکی از مواد مدرن از دسته انواع مش‌های FRP است که برای مسلح کردن سازه ها نیز از ‏آن استفاده می شود. شبکه فایبرگلاس به صورت توری ساخته می شود. فایبرگلاس به شکل کامپوزیتی و ‏ترکیبی از الیاف شیشه با مواد پایه پلیمری است. الیاف شیشه نقش تقویت کننده مواد پلیمری را دارد. به دلیل ‏طراحی خاصی که مش فایبرگلاس دارد می تواند فشارهای هیدرولیکی خیلی زیاد را تحمل کند. توری ‏فایبرگلاس ماندگاری بالایی دارد و به راحتی فرسوده نمی‌شود. این ماده نه تنها استحکام بلکه مقاومت کششی، ‏فشاری و خمشی را نیز افزایش می دهد. با فایبرگلاس می توان به آسانی کنج های خارج از دسترس را پوشاند. ‏این ویژگی موجب شده است که از آن بتوان در قسمت های مختلفی استفاده کرد. ‏مش فایبرگلاس مناسب گچکاری و سیمانکاری است، زیرا با انواع پلاستر گچی و سیمانی سازگار است و می‌تواند همراه با آن‌ها یک سیستم تقویت کننده قوی را برای پایدار سازی دیوار به نام وال مش پدید آورد.

مش فایبرگلاس - مقاوم سازی تکنوپل
مش فایبرگلاس

پلاستر ویژه وال مش چیست؟

برای اجرای وال مش از شبکه‌های الیافی و مواد مختلفی از جمله پلاستر‌های گچی یا سیمانی برای نصب، استفاده می شود. پلاستر سیمانی آماده شامل پودری از سیمان پرتلند، سنگدانه های ریز و همچنین پلیمرها به نسبتی ‏که از قبل تعیین شده، هستند. پلاستر گچی آماده نیز همچون پلاستر سیمانی، از ترکیب پودری گچ و سنگدانه‌های ریز تشکیل می‌شوند. پلاسترها به شکل بسته بندی در بازار موجود هستند و به علت کیفیت خوبی ‏که دارند در اجرای نوین وال پست ها، مورد استفاده قرار می گیرند. پلاستر‌ سیمانی و گچی را نیز می‌توان با استفاده از استانداردهای رایج، در محل پروژه ساخت و استفاده نمود.

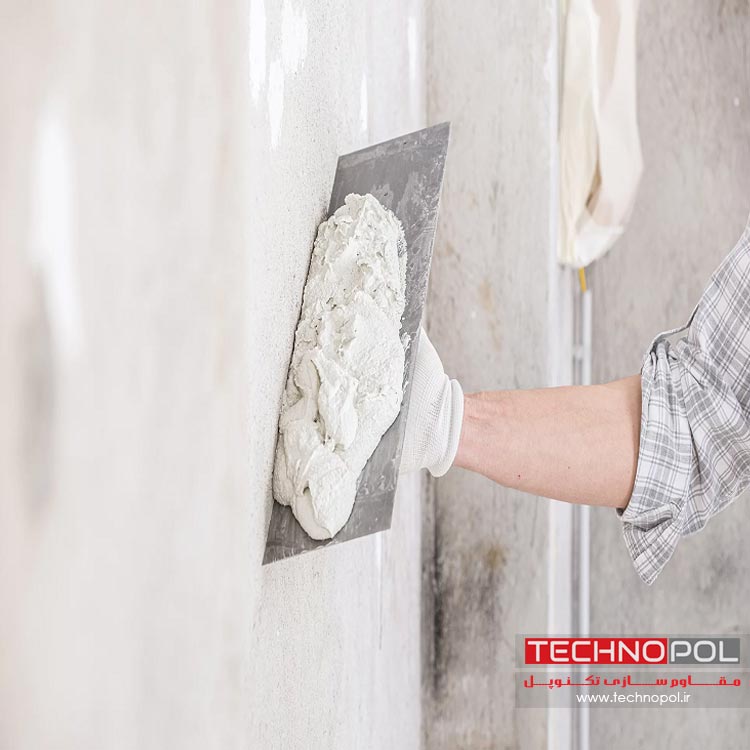

پلاستر چیست؟ - مقاوم سازی تکنوپل
پلاستر چیست؟

مراحل و نکات اجرای وال مش

در زمان اجرا و پیاده سازی وال مش باید به نکته های مهمی توجه شود که این نکات در ادامه آورده شده اند: ‏

  • اولین نکته مهم در زمان اجرا الزام جدا کردن دیوار از قاب است. ‏
  • به دلیل این که در درون صفحه آزادی حرکت وجود داشته باشد و دیوار در سمت عمود بر صفحه مهار ‏شود، دیوار و قاب باید با استفاده از نبشی های منقطع با اتصال کشویی به هم متصل شوند. ‏
  • فضای میان دیوار و قاب باید با مصالح قابل تراکم پر شود. برای پیشگیری از به وجود آمدن ترک در نازک ‏کاری باید از شبکه ای از الیاف بر روی مواد قابل تراکم استفاده شود.‏
  • در محل تقاطع دیوار درونی و بیرونی در وال مش باید بست های ارتجاعی به شکل ‏U‏ به کار برده شوند. ‏
  • نکته مهم دیگر این است که نبشی ها را نباید بهد یوار جوش داد یا پیچ کرد. ‏
  • برای متصل کردن نبشی به تیرها می توان از جوش استفاده کرد. ‏
  • استفاده از شبکه های الیاف در پیرامون بازشوها لازم است. ‏
  • الیاف ها باید در دو سمت دیوار و مقابل هم به اجرا در بیایند. ‏
  • برای ثابت کردن الیاف روی بلوک ها از میخ استفاده می شود، اما تثبیت نهایی در وال مش به وسیله نازک ‏کاری انجام می شود. ‏
  • برای مهار کردن الیاف در پایین دیوار می توان تسمه های فلزی را روی الیاف گذاشت. ‏
  • لبه های بالایی را می توان روی دیوار برگرداند و لبه های پایینی نیز باید روی کف برگردانده شوند. ‏

برای آشنایی با نحوه اجرای وال پست‌های سنتی، می‌توانید مقاله جامع ” وال پست فلزی و نحوه اجرای آن ” را مطالعه فرمایید.

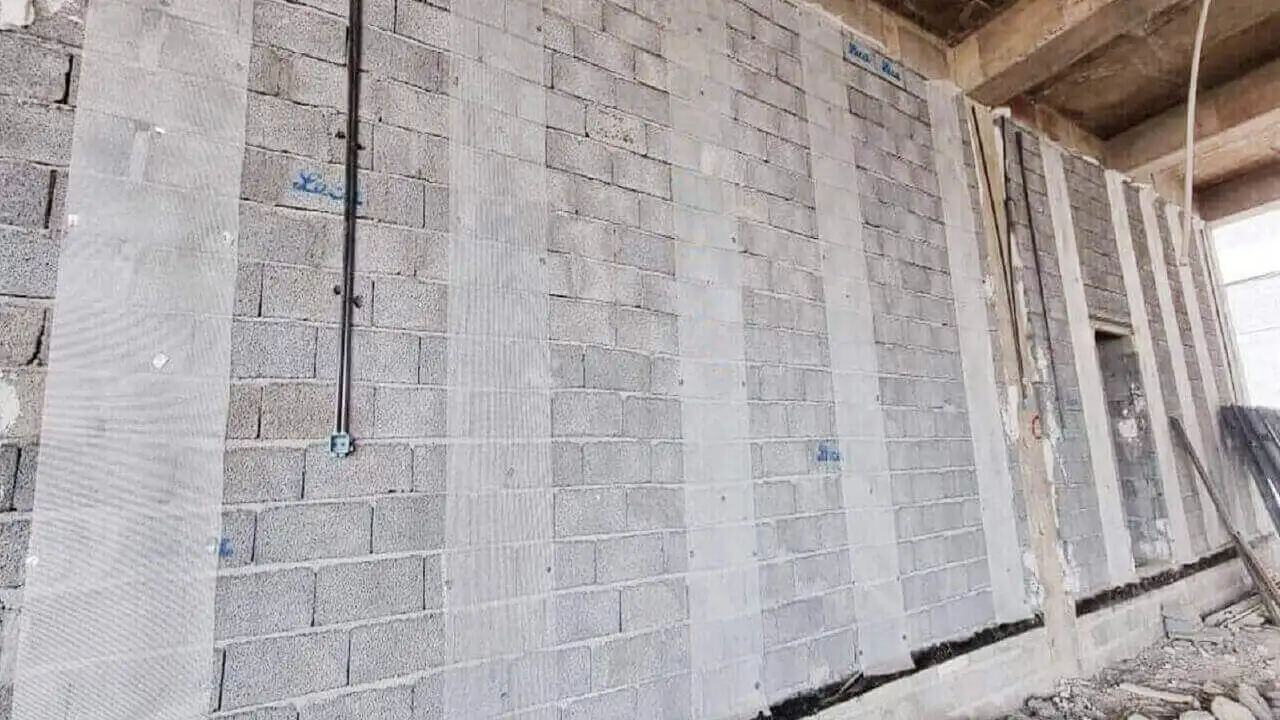

اجرای وال مش - مقاوم سازی تکنوپل
اجرای وال مش

هزینه اجرای وال مش چقدر است؟

هزینه و قیمت اجرای وال مش به الیافی که مورد استفاده قرار می گیرد بستگی دارد. البته انتخاب الیاف یکی ‏از عوامل اثرگذار بر قیمت اجرای آن است. اجرای آن ساده و راحت است و برای آن به تیم حرفه ای نیاز ‏نیست و همین مسئله نیز در هزینه اجرای آن بی تأثیر نیست. دستمزد کارگران نیمه حرفه ای از حرفه ای ها ‏کمتر است. سرعت اجرا بالا است که همین ویژگی سرعت بالای اجرا در کاهش هزینه ها بسیار مؤثر است. مش ‏های فایبرگلاس به دو صورت بدون چسب و چسب دار هستند. این مش ها در کیفیت های مختلفی در بازار ‏موجود هستند که هر کدام دارای قیمت های متفاوتی هستند. ‏
در زمان تهیه وال مش باید به موارد ویژه ای مانند پرس بودن تار و پود آن، جدا نشدن تار و پود و شکل پذیر ‏بودن آن توجه شود. ضمن این که در زمان کشیدن کاردک روی مش فایبرگلاس نباید جمع شود. ‏

مقایسه هزینه اجرای وال مش با وال پست مرسوم؟ ‏

اجرای وال مش را با توجه به مشخصاتی که دارد مقرون به صرفه تر از اجرای وال پست های قدیمی می دانند. ‏در مقایسه با دیگر کارهایی که در صنعت ساختمان سازی مورد استفاده قرار می گیرد، اجرای انواع وال پست ‏هزینه چندانی ندارد. مهمترین نکته درباره وال پست ها اجرای صحیح آنها است. از آنجا که استفاده از وال ‏پست ها موجب حفظ سازه در مقابل زلزله و آسیب های ناشی از آن می شود، قیمت آن هر چقدر که باشد باز ‏هم به صرفه تمام خواهد شد. ‏
مهم ترین عامل اثرگذار در اجرای وال پست را می توان ماده ای که برای این کار استفاده می شود دانست. ‏البته قیمت اجرا را نیز نمی توان نادیده گرفت. دستمزد اجرای وال پست و وال مش به شکل تکی، متر مربعی محاسبه می شود. برای این که بتوان این هزینه ها را محاسبه کرد، راهکارهایی برای آن در ‏نظر گرفته شده است. مثلاً برای برآورد هزینه وال پست می توان این طور عمل کرد که اگر برای پیاده سازی ‏آن 200 کیلوگرم آهن نیاز باشد، عدد 200 را در قیمت روز آهن ضرب می کنند. عدد به دست آمده باید با ‏هزینه پیاده سازی و فرم دهی جمع شود. ‏

عوامل مؤثر بر هزینه اجرای وال پست و وال مش :

  • قیمت روز مواد کاربردی برای اجرا
  • منطقه‌ ای که ساخت و ساز در آن صورت می گیرد
  • وسعت و بزرگی پروژه
  • تیم اجرایی
  • نوع مواد مورد استفاده
  • انتخاب شیوه اجرا

جمع بندی

وال مش یک روش مهار و تقویت دیوار های غیر سازه‌ ای و لرزه‌ ای در ساختمان‌ ها است. این روش از کامپوزیت‌ های سیمانی مسلح شده با پارچه تشکیل شده است. وال مش به عنوان جایگزینی برای روش سنتی وال پست در مهار لرزه ‌ای دیوار ها استفاده می ‌شود. در فرآیند اجرای وال مش، ابتدا مش فایبرگلاس روی سطح دیوار یا سقف قرار داده می‌ شود. سپس با استفاده از مصالح مختلف مانند سیمان، گچ یا رزین، فایبرگلاس به دیوار یا سقف چسبانده می ‌شود. این فرآیند باعث تقویت و افزایش مقاومت سازه می ‌شود و به دیوار یا سقف انعطاف پذیری و استحکام لازم را می ‌بخشد. این سیستم به دلیل ویژگی‌ هایی مانند سهولت اجرا، کاهش زمان و هزینه، کاهش مصرف فولاد و افزایش مقاومت در برابر لرزه‌ های زلزله، مورد توجه قرار گرفته است. از مزایای وال مش می ‌توان به مقرون به صرفه بودن آن، نصب آسان و سریع، جلوگیری از ترک خوردگی دیوار ها، جلوگیری از جمع شدگی ملات، مقاومت در برابر حرارت و خوردگی، دوام بالا، سازگاری با انواع سازه‌ ها و وزن سبک اشاره کرد.  استفاده از وال مش به دلیل مزایای بسیار زیاد به زودی جایگزین روش های سنتی خواهد شد. سرعت بالا و ‏هزینه پایین این شیوه موجب شده است که بیش از گذشته ها از این شیوه استقبال شود. وال پست انواع ‏مختلفی دارد که هر کدام از آنها از جنس های مختلفی تهیه می شوند. در ساخت این نوع از وال پست از ‏فایبرگلاس استفاده می شود. از دیگر مزایای کاربرد این وال پست می توان به اجرای ساده آن اشاره کرد. ‏

5/5 - (17 امتیاز)

پرسش و پاسخ

16 نظر

  1. سلام به دوستان مجموعه تکنوپل، آیا واقعا وال مش باعث افزایش استحکام و در نتیجه طول عمر سازه می شه؟ با تشکر نقوی هستم.

    1. با سلام و درود، بله صددرصد وال مش یا وال پست مش با خواصی که دارد افزایش استحکام و طول عمر سازه را به همراه دارد.

  2. با سلام، آیا از نظر هزینه، وال مش ارزش اقتصادی بالاتری نسبت به وال پست دارد؟ هزینه های پروژه را کاهش می دهد؟

    1. با سلام و درود، در وال پست های سنتی از میلگردهای بستر با بست های فلزی استفاده می شود. استفاده از وال مش به معنی حذف این موارد است. کاهش مصرف میلگرد و فولاد، افزایش سرعت اجرا و در نتیجه کاهش هزینه عملیاتی دلایلی هستند که موجب می شود این محصول 40 تا 60 درصد از هزینه های پروژه را کاهش دهد و همچنین با در نظر گرفتن ویژگی ها و مزایای آن، ارزش خرید داشته باشد. به طور کلی، استفاده از وال مش اقتصادی تر است.

  3. عرض سلام و خسته نباشید، برای اتصال نبشی وال مش به زیر تیر باید چکار کرد؟

    1. با عرض سلام و درود، دو روش برای اتصال نبشی وال مش وجود دارد. اولین روش این است که از بست مکانیکی استفاده کنید که البته این روش در نشریه ۸۱۹ هم اشاره شده است. اما این روش علاوه بر اینکه دشوار است، می تواند به المان های سازه ای علی الخصوص پاشنه تیرچه های بتنی آسیب برساند. بنابراین بهتر است از روش دوم استفاده کنید که استفاده از چسب های اپوکسی دوجزیی وال مش است. این چسب ها علاوه بر ایجاد مقاومت برشی بسیار بالا، اجرای آسان تری نیز دارد.

  4. سلام دلیل تفاوت دیتیل وال مش در نشریه 714 و پیوست شش 2800 چیست؟ چرا در پیسوست شش در روی ستون نبشی اجرا کرده ولی در نشریه 714 بدون نبشی است؟

    1. سلام
      دیتیل داده شده در نشریه 714 ملاک عمل می باشد. دیتیل داده شده در پیوست 6 استاندارد 2800 دارای اشکالات ترسیمی است که در ویراست جدید رفع خواهد شد.

  5. تشکر از مطلب خوب شما در ارتباط با وال مش
    عرض ادب. در ضابطه 819، جزئیات فاصله بین و عرض فایبرگلاس به طور کامل تعیین شده است. آیا امکان استفاده از این جزئیات اجرای وال مش برای هر نوع دیوار و طبقهای وجود دارد؟

    1. با درود فراوان مهندس امیری مقدم
      متاسفانه این امکان وجود ندارد. اعداد مشخص شده در ضابطه 819 به عنوان یک نمونه برای یک شرایط خاص ذکر شده‌اند و به صورت کلی قابل استفاده نیستند. وال مش، مانند وال پست منقطع نیازمند طراحی و محاسبات است. خروجی‌های محاسبات وال مش شامل وزن و توری فایبرگلاس، عرض و توری مش، فواصل مش و توری (در صورت استفاده از وال مش به صورت نواری) و ابعاد نبش‌ها و فواصل آن‌ها می‌شود. در صورت تمایل به آشنایی با مراحل طراحی و محاسبات وال مش، می‌توانید با واحد فنی شرکت مقاوم سازی تکنوپل تماس بگیرید.

  6. سلام تشکر از مقاله جامع در ارتباط با وال مش
    در نشریه 714 بندی وجود دارد و در آن به مقاومت فشاری حداقل 30 مگاپاسکال برای پلاستر سیمانی اشاره شده است که برای مسلح سازی دیوار جان‌پناه مورد استفاده قرار می‌گیرد. پرسش من این است که آیا این مقدار مقاومت فشاری باید در دیوارهای دیگر نیز رعایت شود یا خیر؟

    1. با درود فراوان
      بله، مقاومت فشاری 30 مگاپاسکال برای پلاستر سیمانی باید در سایر دیوارها نیز با استفاده از روش وال مش رعایت شود. جهت خرید پلاستر سیمانی ویژه وال مش با کارشناسان فروش مقاوم سازی تکنوپل در تماس باشید.

  7. سلام.
    بدون شک یکی از کاملترین مقالات در ارتباط با وال مش مقاله وبسیات شما بود. چرا باید از مش فایبرگلاس AR برای اجرای وال مش با پلاستر سیمانی استفاده کنیم؟

    1. با درود فراوان
      الیاف شیشه‌ای که در محیط سیمانی استفاده می‌شوند، باید حتماً مقاوم به قلیا باشند. این امر به دلیل این است که در محیط سیمانی با pH بالاتر از 25، الیاف شیشه تحت تأثیر قلیای محیط قرار می‌گیرند و مقاومت آن‌ها کاهش می‌یابد. خوردگی الیاف ممکن است با گذشت زمان تا تخریب کامل شبکه ادامه یابد و در نتیجه طول عمر الیاف لایه تقویت‌کننده کاهش مییابد. هرچند تغییر pH سیمان و اعمال یک لایه محافظ بر روی الیاف به خوردگی کمک می‌کند، اما تنها این اقدامها کافی نیستند؛ بنابراین، استفاده از الیاف شیشه مقاوم به قلیا یا مش فایبرگلاس AR الزامی است. جهت مش فایبرگلاس AR ویژه وال مش با کارشناسان فروش مقاوم سازی تکنوپل تماس بگیرید.

  8. سلام، روز به خیر
    از مطالب جامع شما درباره روش اجرای وال مش بسیار سپاسگزارم. می‌خواستم بپرسم آیا می‌توان از هر نوع توری فایبرگلاسی برای پیاده‌سازی سیستم مهار دیوار وال مش استفاده کرد؟ به عنوان مثال، آیا می‌توان از توری فایبرگلاسی معمولاً برای پشت سنگ استفاده شده، در وال مش نیز استفاده کرد؟

    1. با درود فراوان
      نوع توری فایبرگلاس وال مش بر اساس مشخصات فنی و استانداردهای مربوط انتخاب شود. عواملی از قبیل گرماژ (وزن در واحد سطح)، ابعاد چشمه‌ها، نوع الیاف و عرض توری در فرآیند طراحی وال مش باید مد نظر قرار گیرند.
      با طبقه‌بندی ارائه شده در پیوست شماره 6 استاندارد2800، مقاومت کششی توری فایبرگلاس باید حداقل 1000 مگاپاسکال باشد. همچنین در حالت نواری وال مش، گرماژ توری باید حداقل 100 گرم بر متر مربع و در حالت سرتاسری، حداقل 50 گرم بر مترمربع باشد. همچنین، فاصله بین چشمه‌های توری فایبرگلاس نباید کمتر از 5 میلی‌متر باشد.
      لذا با توجه به مشخصات فنی مختلف انواع توری فایبرگلاس، هر نوع آن برای استفاده در سیستم وال مش مناسب نیست و باید توری مناسب با رعایت استانداردهای لازم انتخاب شود.
