مقاوم سازی دال و تیر بتنی با الیاف FRP

خانه   /   پروژه های مقاوم سازی – مطالعات موردی   /   مقاوم سازی دال و تیر بتنی با الیاف FRP
دسته بندی:

مشخصات پروژه

نوع سازه:

خوابگاه

نوع مصالح:

بتنی

المان سازه‌ای:

دال و تیر

درخواست کارفرما:

مقاوم سازی جهت افزایش طبقات

راهکار:

طبق ارزیابی‌های صورت‌گرفته در این پروژه،مالک قصد اضافه کردن یک طبقه به طبقات سازه را دارد.به همین علت سازه باید برای بارهای مرده و زنده جدید تقویت گردد.طبق این درخواست عملیات ارزیابی و طراحی مقاوم سازی شروع گردید.

– طبق ارزیابی‌های صورت‌گرفته در این پروژه،عضوهای تیر و دال سازه را می‌توان با الیاف FRP تقویت کرد.راهکار مقاوم سازی به شرح زیر است :

تقویت تیر بتنی
• با ارزیابی تیر، ناحیه کشیشی معلوم گردد، تا تقویت ظرفیت خمشی در راستای آن انجام گردد.
• سطح تیر بتنی، باید از هرگونه آلودگی نظیر چربی، رنگ، گچ و… تمیز گردد.
• سطح تیر بتنی نباید دارای ناهمواری باشد،زیرا باعث جداشدگی چسب و الیاف از سطح بتن می‌گردد. برای هموارسازی سطح می‌توان از ملات ترمیمی اپوکسی استفاده نمود.
• برای جلوگیری از گسیختگی در ناحیه تیز، تمامی گوشه‌های تیز باید با شعاع حداقل 3.5 سانتی متر گرد گردد.
• قبل از مقاوم سازی،باید تمامی آسیب‌های سطح بتن برطرف گردد.برای این کار می‌توان از ملات ترمیمی اپوکسی استفاده کرد.
• برای مقاوم‌سازی در راستای ظرفیت خمشی تیر، الیاف کربن تک جهته باید در ناحیه مشخص کششی و در وجه تحتانی تیر و در راستای محور طولی تیر نصب گردد.
• برای مقاوم سازی در راستای ظرفیت برشی تیر، الیاف کربن تک جهته باید در نواحی انتهایی تیر به صورت U شکل و در راستای عمود بر محور طولی به صورت ممتد نصب گردد.
• برای مهار کردن الیاف کربن تک جهته در ناحیه ی تقویت ظرفیت خمشی تیر، می‌توان ابتدا و انتهای الیاف را با یک نوار U شکل از الیاف کربن تک جهته پوشش داد.
• برای مهار کردن الیاف کربن تک جهته در ناحیه تقویت ظرفیت برشی تیر، می‌توان ناحیه بالایی U شکل را توسط نواری طولی از الیاف کربن تک جهته در راستای محور طولی تیر پوشش داد.
• مواد چسباننده باید طبق دستورالعمل ترکیب گردد.
• توصیه می‌شود مواد چسباننده را در هر مرحله از اجرا بصورت جداگانه ترکیب گردد تا ژل بدست آمده از این ترکیب بلا استفاده نگردد.
• سطح تیر بتنی باید بصورت کامل با مواد چسباننده آغشته گردد.
• الیاف کربن تک جهته باید بصورت کامل به مواد چسباننده آغشته گردد.
• بعد از نصب الیاف کربن تک جهته به سطح تیر بتنی باید حباب ها توسط غلتک از بین برود.
• در نهایت تست، برای اطمینان از مقاومت مورد نیاز انجام شو .
نکته: نحوه چیدمان الیاف، طریقه نصب، ترکیب مواد، تشخیص مقاوم سازی در جهت برشی، خمشی،خمشی-برشی و… باید توسط مهندسین طراح ارزیابی گردد.

تقویت دال بتنی
• قبل از مقاوم‌سازی سازه،سطح نازک‌کاری دال بتنی باید جمع آوری گردد.
• سطح دال بتنی باید توسط ابزاری چون چکش،فرچه سیمی، سنگ تراش و… از هرگونه آلودگی نظیر گچ، پلاستر، رنگ، چربی و… پاکسازی گردد.
• ترک‌ها و آسیب‌های بتن قبل از مقاوم‌سازی،باید به وسیله مواد ترمیمی اپوکسی برطرف گردد.
• الیاف کربن تک جهته به علت یک طرفه بودن دال و ساده بودن اتصالات ‌باید به ترتیب در جهت طولی و در ناحیه تحتانی دال نصب گردد.
• مواد چسباننده باید طبق دستورالعمل ترکیب گردد.
• توصیه می‌شود تا مواد چسباننده در هر مرحله از اجرا بصورت جداگانه و در حد نیاز ترکیب گردد تا ژل ایجاد شده از این ترکیب غیرقابل استفاده نشود.
• سطح بتن در محل نصب الیاف کربن تک جهته، باید بصورت کامل به مواد چسباننده آغشته گردد.
• الیاف کربن تک جهته، باید بصورت کامل با مواد چسباننده آغشته گردد.
• الیاف کربن تک جهته، باید به سطح بتن نصب گردد.
• برای اطمینان و محافظت از نصب می‌توان از شمع استفاده کرد.
نکته : ابعاد و اندازه برش الیاف کربن تک جهته،نسبت ترکیب ماده چسباننده و محل قرارگیری الیاف کربن تک جهته در شرایط هر پروژه متفاوت است و باید توسط مهندسین طراح، ارزیابی گردد.

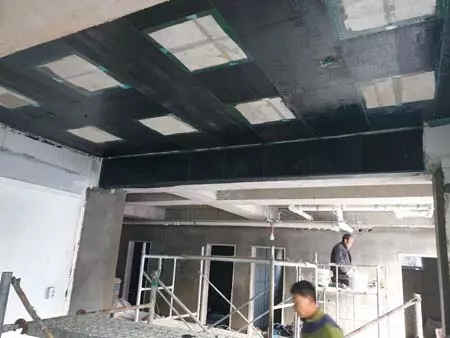

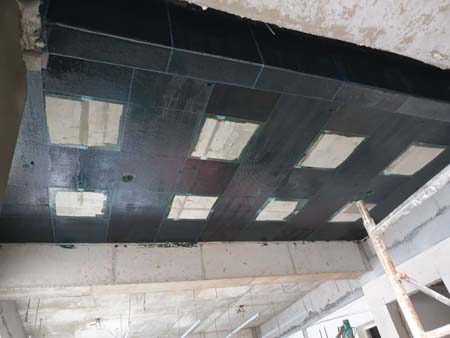

تصاویر پروژه
