مقاوم سازی خمشی و برشی تیر بتنی با الیاف و لمینیت FRP

خانه   /   پروژه های مقاوم سازی – مطالعات موردی   /   مقاوم سازی خمشی و برشی تیر بتنی با الیاف و لمینیت FRP
دسته بندی:

مشخصات پروژه مقاوم سازی خمشی و برشی تیر بتنی با الیاف و لمینیت FRP

نوع سازه:

مسکونی

نوع مصالح:

بتنی

المان سازه‌ای:

تیر

درخواست کارفرما:

جهت افزایش عمر مفید سازه

راهکار:

طبق ارزیابی‌های صورت‌گرفته در این پروژه، سازهٔ آموزشی به دلیل عمر زیاد، برای ادامهٔ فعالیت نیاز به مقاوم‌سازی دارد. طبق درخواست کارفرما و به‌منظور افزایش طول عمر مفید سازه، عملیات ارزیابی و طراحی آغاز گردید.

طبق ارزیابی‌های انجام‌شده در این پروژه، برای افزایش ظرفیت خمشی و برشی در تیر سازه، از الیاف و لمینت FRP استفاده می‌گردد. راهکار مقاوم‌سازی به شرح زیر است:

  • با ارزیابی تیر، ناحیهٔ کششی مشخص گردد تا تقویت ظرفیت خمشی در راستای آن انجام گیرد.

  • سطح تیر بتنی باید از هرگونه آلودگی نظیر چربی، رنگ، گچ و… تمیز گردد.

  • سطح تیر بتنی نباید دارای ناهمواری باشد؛ زیرا باعث جداشدگی چسب و الیاف از سطح بتن می‌گردد. برای هموارسازی سطح می‌توان از ملات ترمیمی اپوکسی استفاده نمود.

  • برای جلوگیری از گسیختگی در ناحیهٔ تیز، تمامی گوشه‌های تیز باید با شعاع حداقل ۳.۵ سانتی‌متر گرد شوند.

  • قبل از مقاوم‌سازی، باید تمامی آسیب‌های سطح بتن برطرف گردد. برای این کار می‌توان از ملات ترمیمی اپوکسی استفاده کرد.

  • برای مقاوم‌سازی در راستای ظرفیت خمشی تیر، لمینت‌های FRP باید در ناحیهٔ مشخص کششی و در وجه تحتانی تیر و موازی با راستای محور طولی تیر نصب گردد.

  • برای مقاوم‌سازی در راستای ظرفیت برشی تیر، الیاف کربن تک‌جهته باید در نواحی انتهایی تیر به‌صورت U شکل، در راستای عمود بر محور طولی و به‌صورت ممتد نصب گردد.

  • برای مهار کردن لمینت FRP در ناحیهٔ تقویت ظرفیت خمشی تیر، می‌توان ابتدا و انتهای لمینت‌های FRP را با یک نوار U شکل از الیاف کربن تک‌جهته پوشش داد.

  • برای مهار کردن الیاف کربن تک‌جهته در ناحیهٔ تقویت ظرفیت برشی تیر، می‌توان ناحیهٔ بالایی U شکل را توسط نواری طولی از الیاف کربن تک‌جهته در راستای محور طولی تیر پوشش داد.

  • مواد چسباننده باید طبق دستورالعمل ترکیب گردد.

  • توصیه می‌شود مواد چسباننده در هر مرحله از اجرا به‌صورت جداگانه ترکیب گردد تا ژل به‌دست‌آمده از این ترکیب بلااستفاده نگردد.

  • سطح لمینت‌های FRP باید توسط محلول مخصوص و دستمال خشک تمیز گردد.

  • سطح تیر بتنی باید به‌صورت کامل با مواد چسباننده آغشته گردد.

  • الیاف کربن تک‌جهته و لمینت FRP باید به‌صورت کامل به مواد چسباننده آغشته شوند.

  • بعد از نصب الیاف کربن تک‌جهته بر سطح تیر بتنی، باید حباب‌ها توسط غلتک از بین بروند.

  • در نهایت، تست برای اطمینان از دستیابی به مقاومت موردنیاز انجام شود.

نکته: نحوهٔ چیدمان الیاف، طریقهٔ نصب، ترکیب مواد، تشخیص نوع مقاوم‌سازی در جهت خمشی، برشی یا ترکیبی، باید توسط مهندسین طراح ارزیابی گردد.

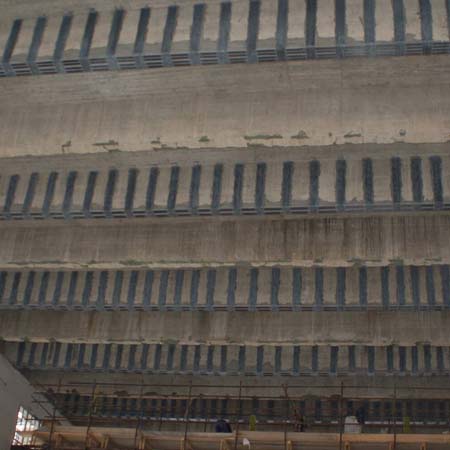

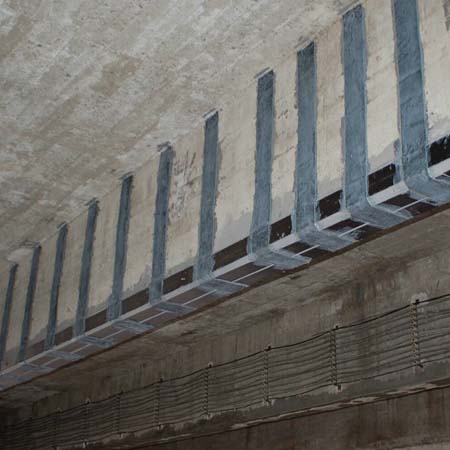

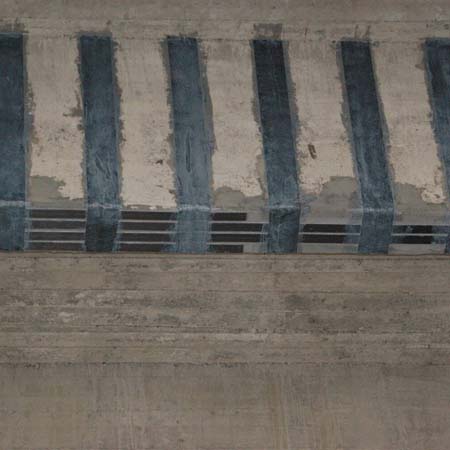

تصاویر پروژه
