مشخصات پروژه
نوع سازه:
نوع مصالح:
المان سازهای:
درخواست کارفرما:
راهکار:
طبق ارزیابی های صورت گرفته در این پروژه، سازه به علت اضافه بار دچار ضعف در ناحیه خمشی و برشی در دال مجوف شده است. در ضمن دال مجوف در این سازه از نوع دو طرفه است . طبق درخواست کارفرما برای مقاوم سازی عملیات ارزیابی و طراحی شروع میگردد .
– طبق ارزیابی های صورت گرفته در این پروژه، مقاوم سازی سازه با استفاده از نصب الیاف و لمینت FRP صورت میگردد. راهکار مقاوم سازی به شرح زیر است :
• دال مجوف از نوع دو طرفه است . بنابراین مقاوم سازی باید در دو جهت انجام گردد، به دلیل تقویت سازه در برابر نیرو های ناشی از زلزله دال در هر دو ناحیه بالا و پایین تقویت میگردد .
• سطح بتن برای نصب لمینت کربن باید عاری از هرگونه آلودگی نظیر گچ، رنگ ، چربی و… گردد . برای از بین بردن این آلودگی ها میتوان از ساب زدن به وسیله سنگ فرز استفاده کرد . توجه شود که عملیات پاکسازی و ساب زدن باید تا از بین رفتن شیره بتن و نمایان شدن سنگدانه ها ادامه پیدا کند و سپس نواحی آسیب دیده ترمیم شود.
• اگر در این نواحی آسیب دیده، میلگردی به علت از بین رفتن پوشش بتن نمایان باشد، باید تمامی آلودگی های آن تمیز گردد و سپس آن قسمت از بتن آسیب دیده باید با مواد ترمیمی اپوکسی تعمیر گردد .
• برای ترکیب و نصب مناسب لمینت FRP باید شرایط دمایی مندرج در دیتاشیت ماده را رعایت کرد .
• رطوبت سطح بتن باید کاملا برطرف شود، چراکه در صورت وجود رطوبت عملیات چسبندگی و اتصال FRP به سطح بتن به درستی صورت نمیگیرد .

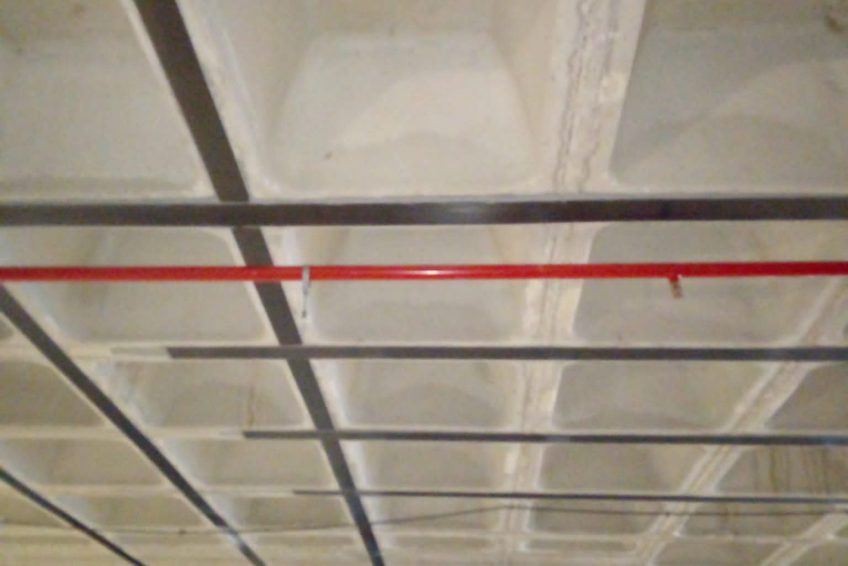

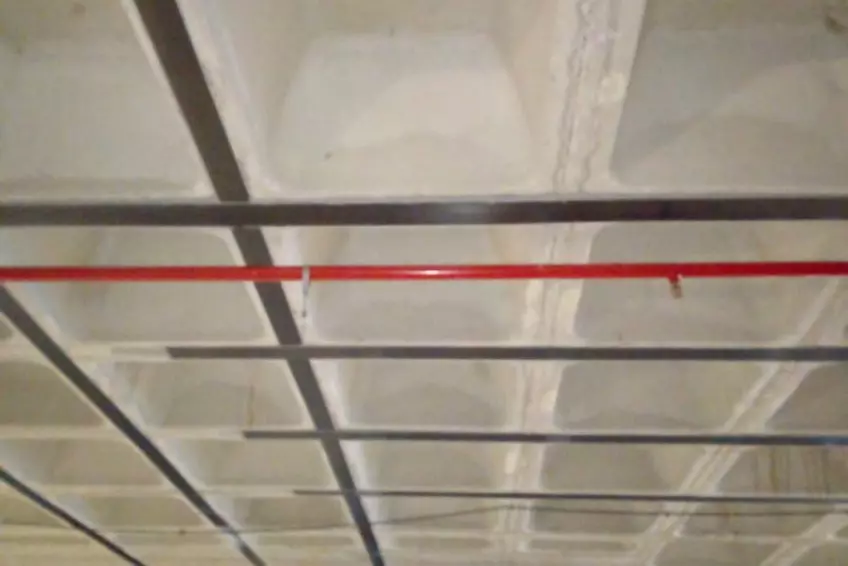

• لمینت های FRP باید طبق اندازه های مندرج در نقشه طرح به وسیله قیچی برش زده شود .
• سطح آماده سازی شده برای نصب لمینت FRP باید به صورت کامل با رزین آغشته گردد .
• سطح لمینت FRP باید با دستمال و محلول مخصوص تمیز گردد .
• لمینت FRP باید به صورت کامل به مواد چسباننده آغشته شود و سپس به آن فشار وارد گردد تا مواد اضافی درون آن بیرون بزند.

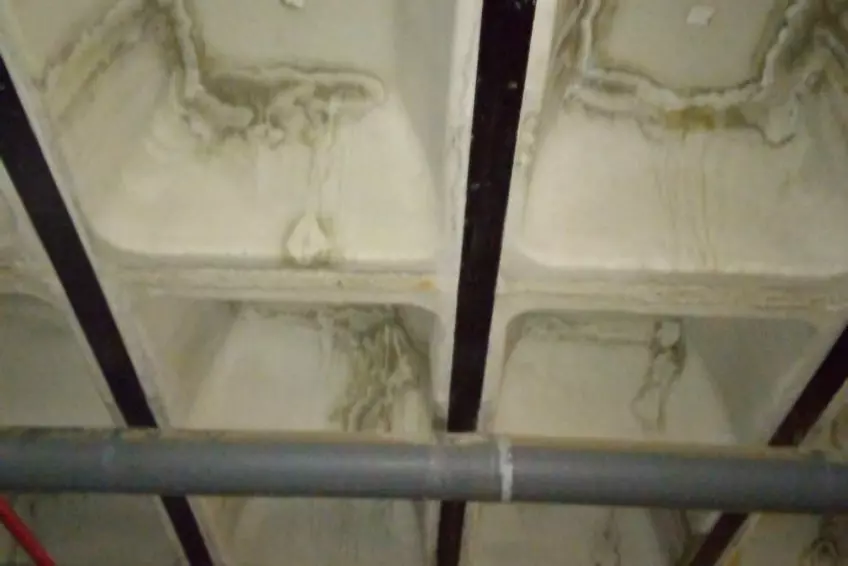

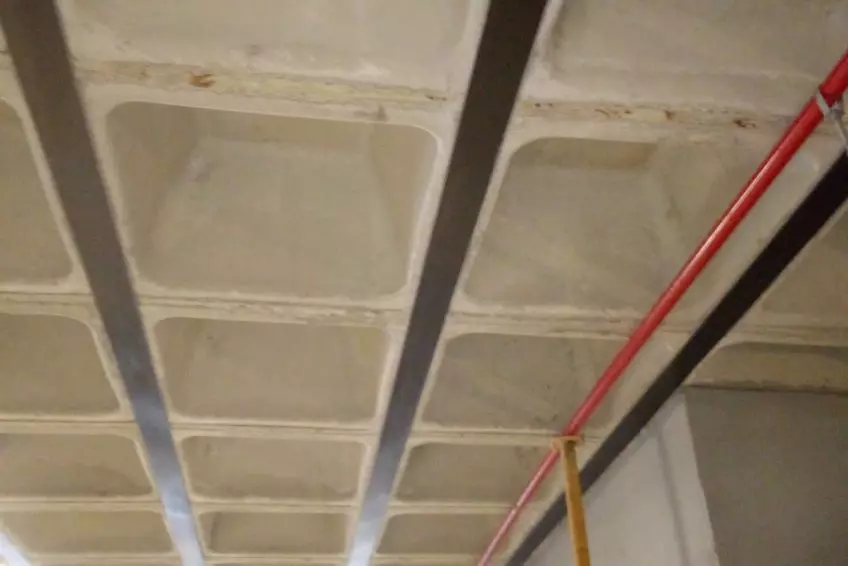

• سپس لمینت FRP را روی سطح نصب گردد.

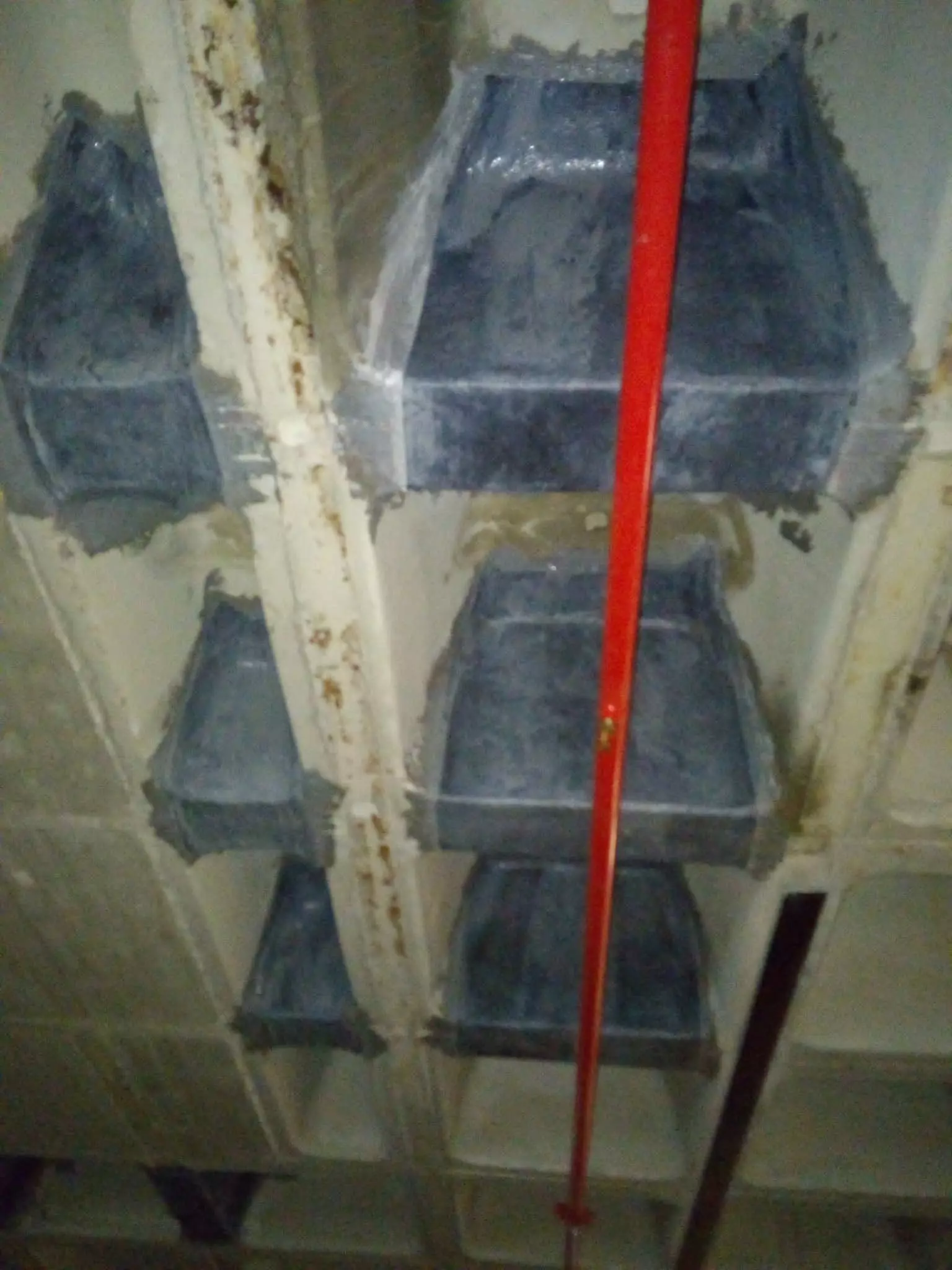

• الیاف کربن تک جهته باید با مواد چسباننده به طور کامل آغشته گردد .

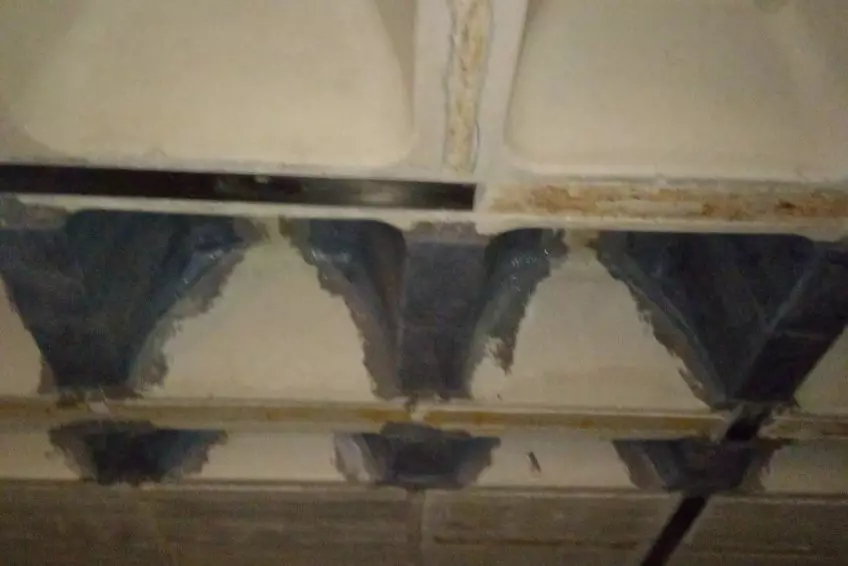

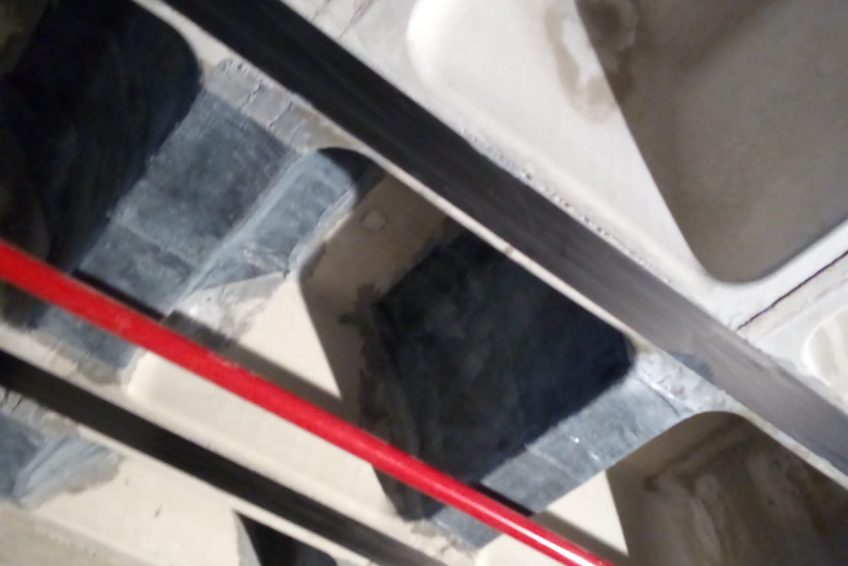

• الیاف کربن در جهت عمود بر لمینت FRP نصب گردد .
• با استفاده از لیسه پلاستیکی ویا غلتک، حباب های ایجاد شده در الیاف کربن برطرف گردد .
• به علت دو جهته بودن مقاوم سازی ، می توان از الیاف کربن تک جهته در یکی از جهت ها استفاده کرد . تا در نواحی برخورد راستای افقی با عمودی اتصالی بهتر حاصل گردد .
• برای اطمینان و محافظت از نصب میتوان از شمع استفاده کرد .
نکته : ابعاد و اندازه برش لمینت، نسبت ترکیب ماده چسباننده و محل قرارگیری لمینت FRP و… در شرایط هر پروژه متفاوت است و باید توسط مهندسین طراح، ارزیابی گردد .
تصاویر پروژه
