مقاوم سازی بازشو با ژاکت فلزی

طبق ارزیابی‌های صورت‌گرفته در این پروژه، به علت عدم رعایت قوانین و محدودیت‌ها در ایجاد بازشو، همچنین عدم رعایت ضوابط و قوانین شکل‌پذیری و فاصله مناسب بین خاموت‌ها، تیر و ستون در برابر نیروهای خمشی و برشی ضعیف شده‌اند. در نتیجه، سازه باید تقویت گردد. طبق درخواست کارفرما، عملیات ارزیابی و طراحی آغاز شد.

طبق ارزیابی‌های انجام‌شده در این پروژه، مقاوم‌سازی تیر و ستون اطراف بازشوها توسط ژاکت فولادی انجام می‌گیرد. راهکار مقاوم‌سازی به شرح زیر است:

• ابتدا تمامی سطح بتن ارزیابی شده و سپس تمامی آسیب‌ها برطرف گردد.

• در صورتی که به‌دلیل از بین رفتن پوشش بتن، میلگردی نمایان شده باشد، باید توسط فرچه سیمی از هرگونه آلودگی پاک شده و سپس با ماده ضدزنگ محافظتی زینک‌ریچ اپوکسی (zinc rich epoxy) پوشش داده شود تا در برابر خوردگی‌های آتی محفوظ بماند.

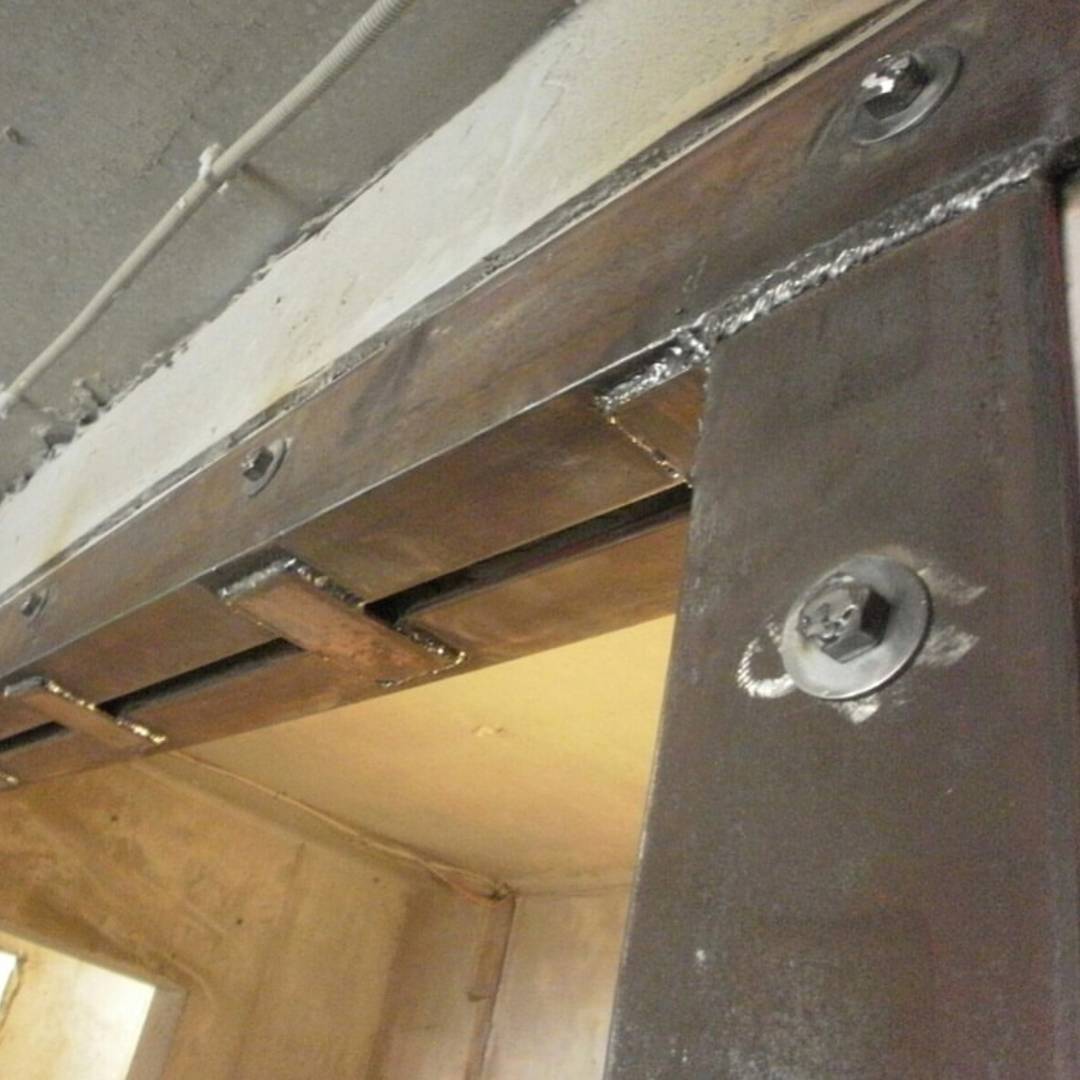

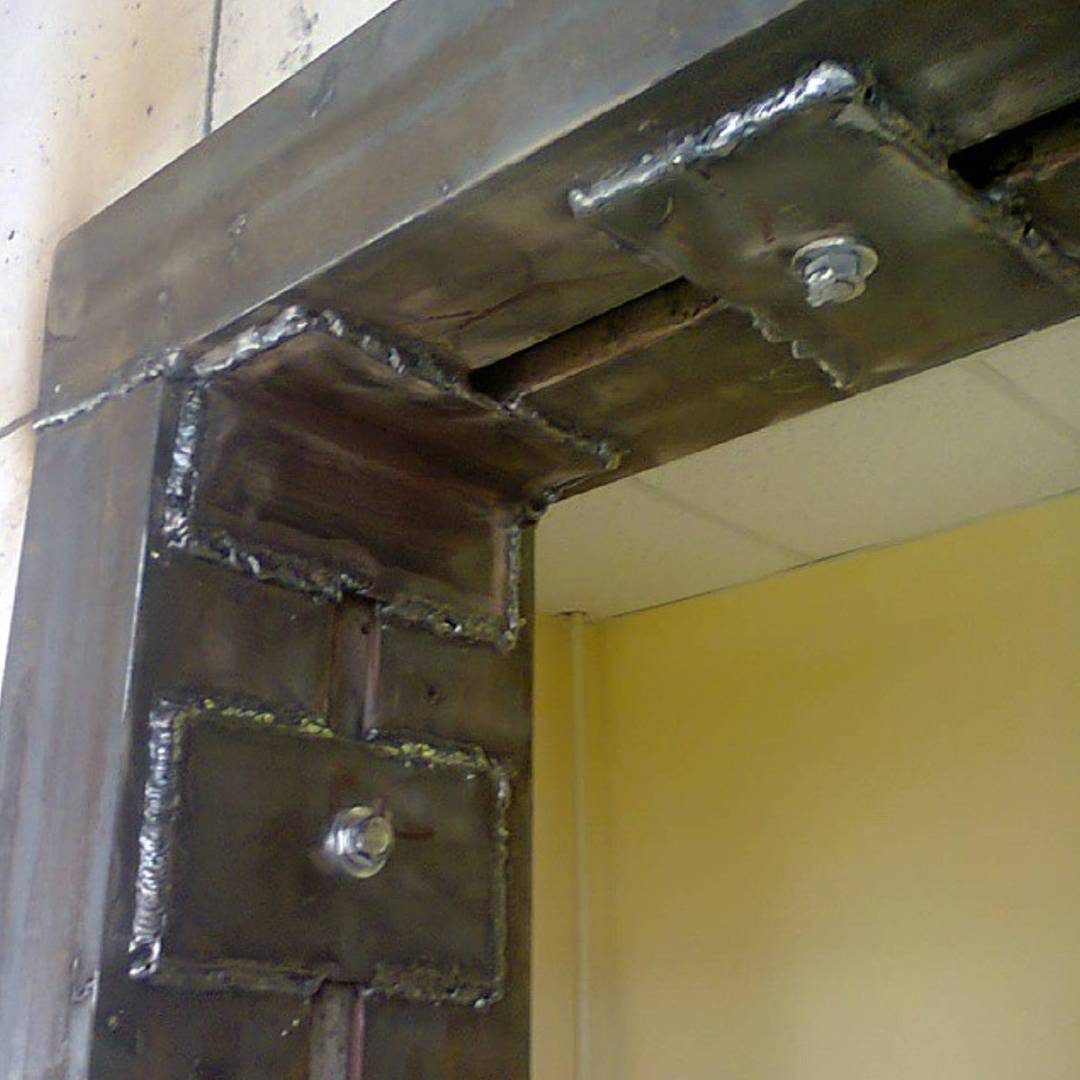

• قطعات فولادی به ابعاد مندرج در نقشه‌های اجرایی برش زده شده و سپس مطابق نقشه‌ها به دور ستون و تیر متصل گردد.

• برای اتصال ورق‌ها به یکدیگر از جوش استفاده شود.

• تمامی ورق‌ها با استفاده از پیچ و پرچ به داخل بتن متصل شوند تا عملیات محصورشدگی به‌درستی انجام گردد.

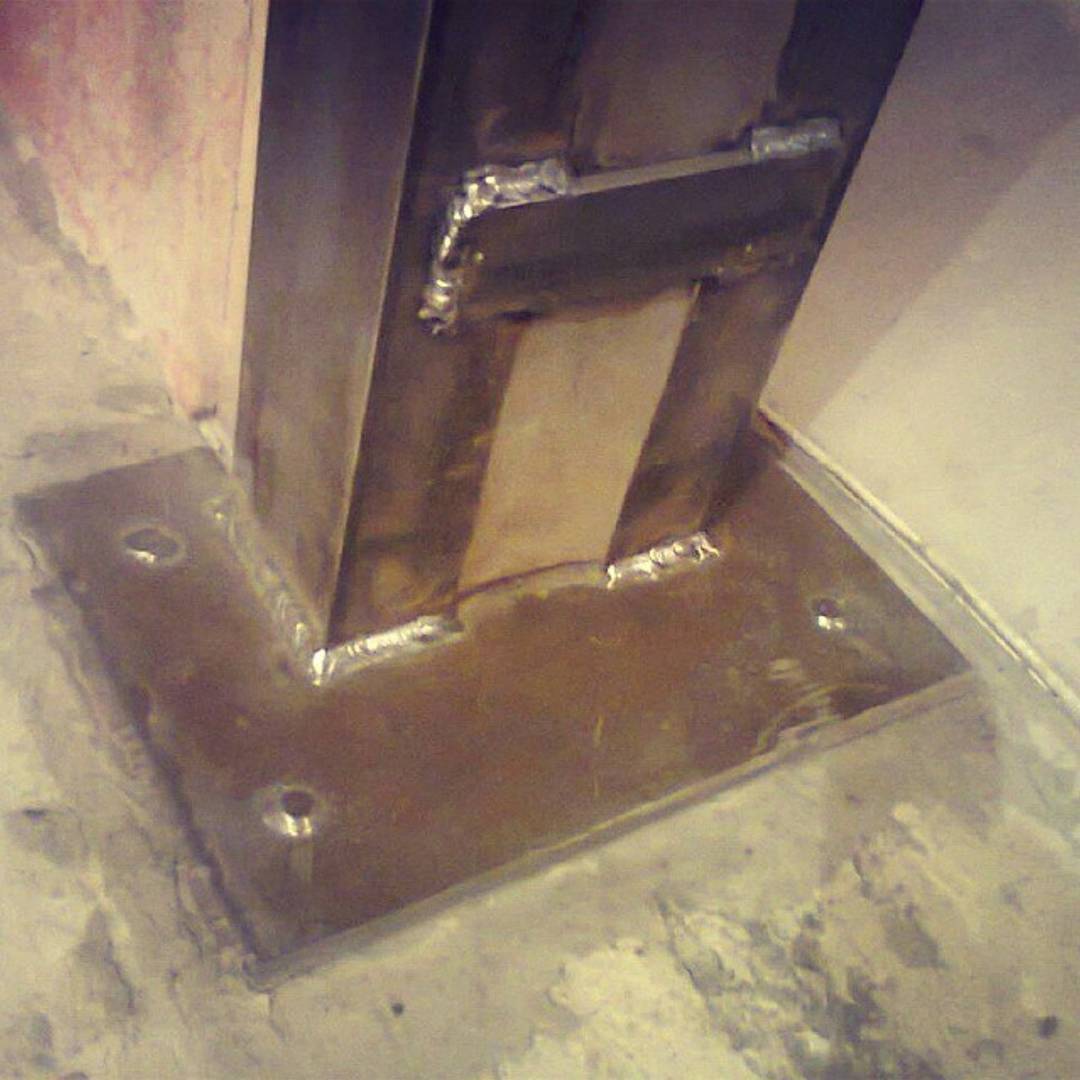

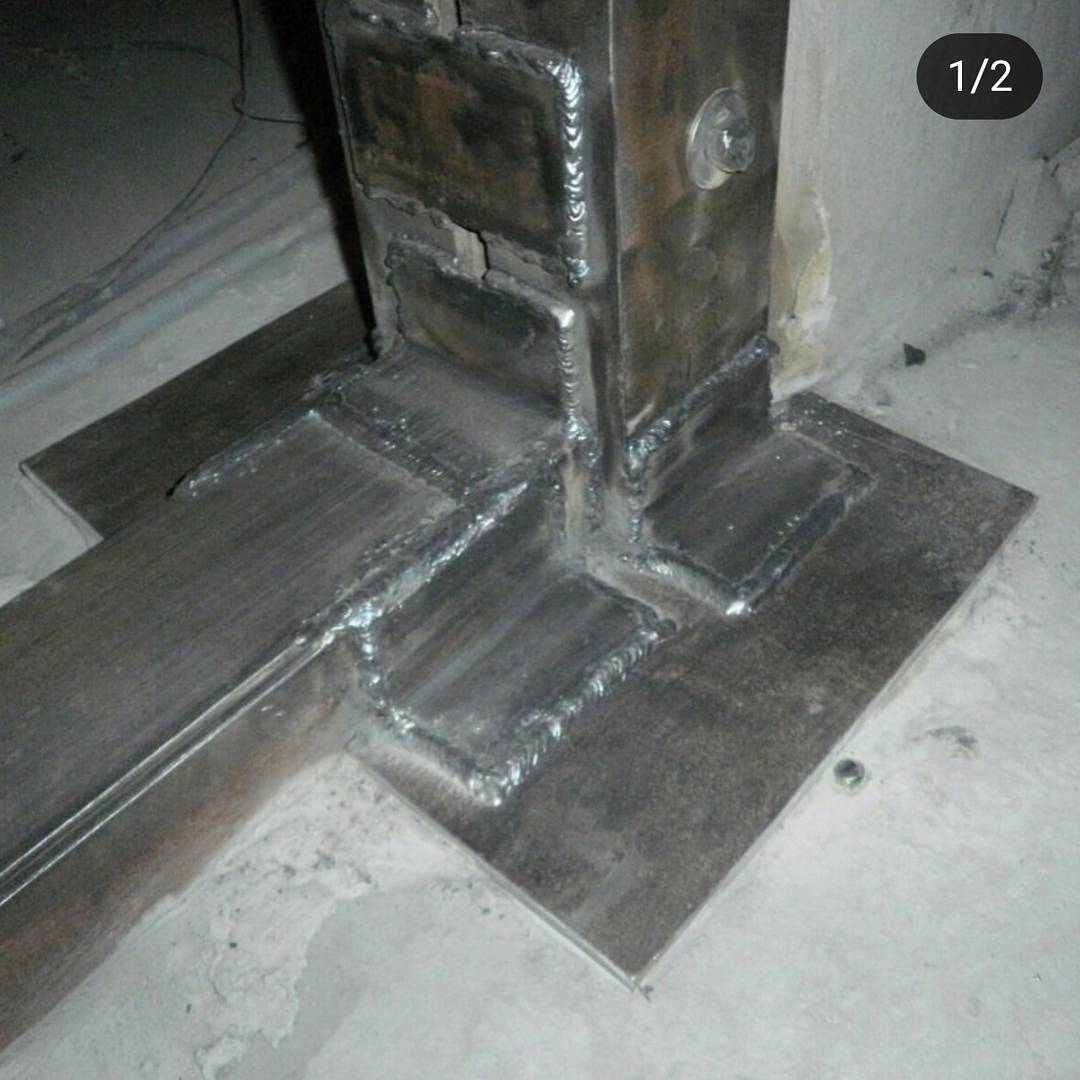

• این ورق‌ها باید در دال، سقف و در نواحی اتصال تیر به ستون و بالعکس، به‌خوبی مهار شوند.

• برای ضدحریق و ضدزنگ کردن ورق‌ها، از مواد محافظتی مناسب استفاده گردد.

نکته: ابعاد ورق‌ها و نحوه اتصال آن‌ها باید متناسب با شرایط پروژه، توسط مهندسین طراح ارزیابی و طراحی شود.

نکته: مکانیزم عملکرد ژاکت فولادی به‌گونه‌ای است که ابتدا با ایجاد محصورشدگی، مقاومت فشاری بتن افزایش می‌یابد و پس از تسلیم‌شدن بتن در برابر فشار، میلگردها و اعضای فولادی وارد کشش می‌شوند. به این ترتیب ظرفیت خمشی و برشی مقطع تقویت می‌گردد.
