مقاوم سازی برشی تیر فرعی پل بتنی با الیاف FRP

خانه   /   پروژه های مقاوم سازی – مطالعات موردی   /   مقاوم سازی برشی تیر فرعی پل بتنی با الیاف FRP
دسته بندی:

مشخصات پروژه

نوع سازه:

پل

نوع مصالح:

بتنی

المان سازه‌ای:

تیر فرعی

درخواست کارفرما:

مقاوم سازی به علت فرسودگی

راهکار:

طبق ارزیابی‌های صورت‌گرفته در این پروژه،تیر فرعی سازه به علت فرسودگی و طول عمر زیاد،در راستای ظرفیت برشی تضعیف شده است.طبق درخواست کارفرما عملیات ارزیابی و طراحی شروع می‌گردد.

– طبق ارزیابی‌‎های صورت‌گرفته در این پروژه،برای مقاوم‌سازی تیر فرعی پل،از الیاف‌ کربن تک جهته استفاده می‌گردد.راهکار مقاوم‌سازی به شرح زیر است:
• سطح تیر بتنی،باید از هرگونه آلودگی نظیر چربی، رنگ، گچ و… تمیز گردد.
• سطح تیر بتنی نباید دارای ناهمواری باشد،زیرا باعث جداشدگی چسب و الیاف از سطح بتن می‌گردد.برای هموارسازی سطح می‌توان از ملات ترمیمی اپوکسی استفاده نمود.
• برای جلوگیری از گسیختگی در ناحیه تیر،تمامی گوشه‌های تیز باید با شعاع حداقل 3.5 سانتی متر گرد گردد.
• قبل از مقاوم‌سازی،باید تمامی آسیب‌های سطح بتن برطرف گردد.برای این کار می‌توان از ملات ترمیمی اپوکسی استفاده کرد.
• برای افزایش ظرفیت برشی تیر،الیاف کربن تک جهته باید به صورت ممتد در راستای عمود بر محور طولی تیر به صورت U شکل نصب گردد.
• قسمت های بالایی U،باید با نواری طولی از الیاف کربن تک جهته در راستای محور طولی تیر مهاربندی گردد.
• مواد چسباننده باید طبق دستورالعمل ترکیب گردد.
• توصیه می‌شود مواد چسباننده را در هر مرحله از اجرا،بصورت جداگانه ترکیب گردد تا ژل بدست آمده از این ترکیب بلا استفاده نگردد.
• سطح تیر بتنی باید بصورت کامل با مواد چسباننده آغشته گردد.
• الیاف کربن تک جهته باید بصورت کامل به مواد چسباننده آغشته گردد.
• بعد از نصب الیاف کربن تک جهته به سطح تیر بتنی باید حباب‌‍ها توسط غلتک از بین برود.
• در نهایت تست مقاومت ، برای اطمینان از مقاوم‌سازی مورد نیاز انجام شود.
نکته: نحوه چیدمان الیاف،طریقه نصب،ترکیب مواد،تشخیص مقاوم‌‌سازی در جهت برشی، خمشی،خمشی-برشی و… باید توسط مهندسین طراح ارزیابی گردد.

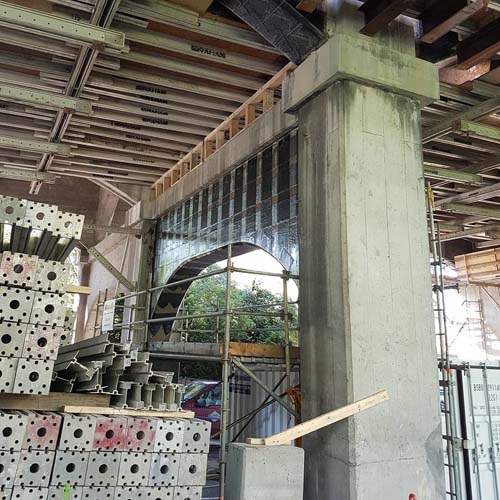

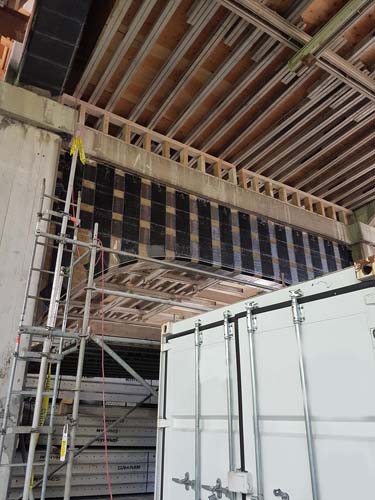

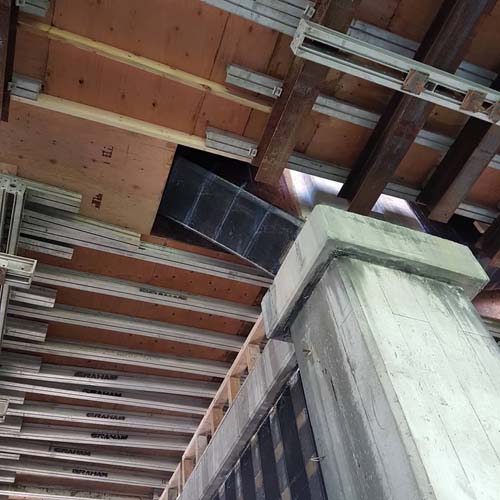

تصاویر پروژه
