سرطان بتن چیست؟ دلایل ایجاد و روش های درمان

آیا تا به حال به این فکر کرده‌اید که چرا برخی ساختمان‌های بتنی با وجود ظاهری سالم، ناگهان دچار ترک‌های عمیق، تورم و در نهایت ریزش قطعات می‌شوند؟ تصور کنید در حال عبور از کنار یک سازه بتنی مدرن هستید و ناگهان متوجه می‌شوید بخش‌هایی از بدنه آن در حال جدا شدن است؛ آیا این یک نقص ظاهری ساده است یا نشانه‌ای از یک بیماری مزمن در دل سازه؟ بله، ما در مورد پدیده‌ای صحبت می‌کنیم که در دنیای مهندسی عمران به آن سرطان بتن می‌گویند. بسیاری از کارشناسان، نادیده گرفتن علائم اولیه را عامل اصلی فجایع ساختمانی می‌دانند. فرآیند تخریب در این سازه‌ها آرام و در عین حال مخرب است وتا زمانی که خرابی و آسیب بتن به مرحله بحرانی نرسد، دیده نمی‌شود.

در دنیای ساخت ‌وساز امروز، بتن به عنوان یکی از پرکاربردترین مصالح شناخته می‌شود که مقاومت فشاری بسیار بالایی دارد؛ اما این ماده شگفت‌انگیز در برابر عوامل مهاجم محیطی آسیب‌پذیر است. هنگامی که آب، اکسیژن و یون‌های مخرب راه خود را به درون منافذ موئین بتن باز می‌کنند، فرآیندی آغاز می‌شود که می‌تواند یک سازه چندطبقه مستحکم را در عرض چند سال از درون پوک و تهی کند. در ادامه خواهید آموخت که چرا سرطان بتن نه یک اتفاق تصادفی؛ بلکه نتیجه مستقیم عدم رعایت اصول مهندسی مواد، طراحی نادرست کاور بتنی و بی‌توجهی به اقدامات پیشگیرانه است. در ادامه تمامی ابعاد این معضل مخرب را موشکافی خواهیم کرد.

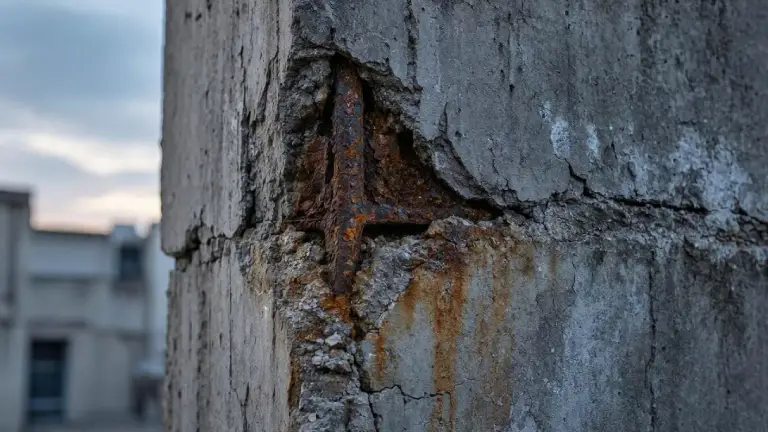

تعریف “سرطان بتن” یا “Concrete Cancer”

برای ارائه یک تعریف مهندسی دقیق از سرطان بتن یا Concrete Cancer ، باید به ساختار میکروسکوپی بتن و میلگرد نگاهی بیندازیم. در حالت ایده‌آل و استاندارد، بتن به دلیل داشتن ترکیباتی نظیر هیدروکسید کلسیم، محیطی بسیار قلیایی با مقدار pH بین ۱۲.۵ تا ۱۳.۵ ایجاد می‌کند. این محیط قلیایی شدید، یک لایه نازک، چسبنده، متراکم و محافظ به نام لایه پاسیو یا لایه اکسیدی محافظ بر روی سطح میلگردهای فولادی تشکیل می‌دهد. وجود این لایه حیاتی مانع از رسیدن اکسیژن و رطوبت آزاد به سطح فولاد شده و از آغاز واکنش اکسیداسیون جلوگیری می‌کند.

با این حال، اصطلاح سرطان بتن زمانی به کار می‌رود که این تعادل قلیایی شکسته شود و خوردگی در بتن فراتر از یک سطح موضعی پیشروی کند. عوامل مهاجم خارجی مانند گاز دی‌اکسید کربن یا یون‌های کلرید موجود در نمک‌ها و آب‌های زیرزمینی، به درون منافذ بتن نفوذ کرده و یون‌های هیدروکسید را خنثی می‌کنند. وقتی pH بتن در مجاورت میلگرد به زیر ۹ یا ۱۰ افت کند، لایه پاسیو فرو می‌پاشد. در این نقطه، فولاد عریان شده و در مجاورت مستقیم رطوبت و اکسیژن قرار می‌گیرد.

شکل‌گیری سلول‌های الکتروشیمیایی در طول میلگرد آغازگر فرآیند تخریب ساختاری است. آهن موجود در فولاد شروع به از دست دادن الکترون کرده و به یون‌های آهن تبدیل می‌شود که در نهایت محصولاتی با حجم بسیار بیشتر تولید می‌کنند. این تغییر فاز شیمیایی، نقطه آغازین تنش‌های داخلی مکانیکی است که بتن را از درون منفجر می‌کند. بنابراین، سرطان بتن نه یک بیماری عفونی، بلکه یک واکنش الکتروشیمیایی پیش‌رونده است که یکپارچگی مصالح کامپوزیت بتن‌آرمه را هدف قرار می‌دهد.

سرطان بتن چگونه سازه را نابود می‌کند؟

مکانیزم تخریب ناشی از سرطان بتن یک زنجیره علت و معلولی بسیار دقیق و مهندسی است که شناخت گام‌به‌گام آن برای مهندسان محاسب و مجریان امر ساخت‌وساز ضرورت تام دارد. این فرآیند مخرب را می‌توان به پنج مرحله متمایز تقسیم کرد:

نفوذ عوامل مهاجم

در این مرحله، یون‌های کلرید، سولفات یا گاز دی‌اکسید کربن به لطف وجود منافذ مویین، ترک‌های ریز یا پوشش بتنی ناکافی، از سطح خارجی بتن عبور کرده و به سمت میلگردها حرکت می‌کنند.

از بین رفتن لایه پاسیو

با رسیدن این عوامل مهاجم به محدوده میلگرد و کاهش شدید pH بتن اطراف، لایه محافظ اکسیدی از بین رفته و فولاد پتانسیل بالایی برای واکنش‌های الکتروشیمیایی پیدا می‌کند.

تشکیل پیل الکتروشیمیایی و آغاز خوردگی

تفاوت در میزان اکسیژن یا غلظت یون‌ها در نقاط مختلف یک میلگرد، باعث ایجاد مناطق آندی و کاتدی می‌شود. در مناطق آندی، آهن حل شده و الکترون‌ها به سمت مناطق کاتدی جریان می‌یابند.

تولید اکسیدهای آهن و انبساط حجمی

محصول نهایی خوردگی فولاد، انواع هیدروکسیدها و اکسیدهای آهن است. ویژگی فیزیکی و شیمیایی این ترکیبات آن است که حجم آن‌ها بین ۲ تا ۷ برابر حجم فولاد مصرف‌شده در واکنش است. این افزایش حجم عظیم، هیچ راه فراری ندارد زیرا در میان توده صلب بتن حبس شده است.

ایجاد تنش‌های کششی داخلی و ترک‌خوردگی

فشار ناشی از این انبساط حجمی، تنش‌های کششی بسیار شدیدی  به دیواره‌های حفره بتنی وارد می‌کند. از آنجا که مقاومت کششی بتن بسیار پایین است، بتن تسلیم شده و ترک می‌خورد. این پدیده باعث خوردگی میلگرد و آرماتور شده و راه را برای ورود سریع‌تر آب و اکسیژن به لایه‌های عمیق‌تر هموار می‌کند.

خطرات ناشی از این فرآیند بسیار فراتر از ظاهر نامطلوب سازه است. با کاهش سطح مقطع میلگرد، ظرفیت باربری المان‌های سازه‌ای به شدت افت می‌کند. در موارد پیشرفته، پیوستگی میان بتن و فولاد کاملاً از بین رفته و سازه در برابر بارهای جانبی مانند زلزله یا بارهای ثقلی دچار آسیب‌پذیری مرگبار می‌شود.

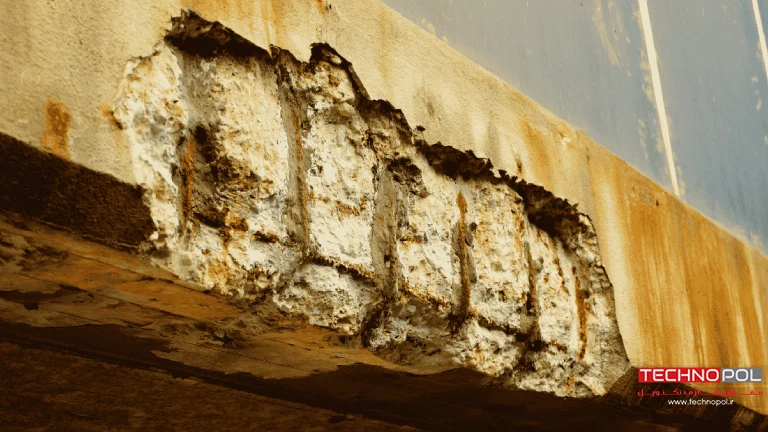

مهمترین دلایل ایجاد پدیده سرطان بتن

بروز سرطان بتن در سازه‌ها معلول یک دلیل واحد نیست، بلکه ترکیبی پیچیده از خطاهای مهندسی، کیفیت پایین مصالح، شرایط محیطی مهاجم و عدم نظارت صحیح در مراحل ساخت است. بررسی ریشه‌ای این دلایل به مهندسان کمک می‌کند تا از تکرار فجایع مشابه جلوگیری کنند:

کاور بتنی ناکافی

یکی از شایع‌ترین علل بروز این پدیده، عدم رعایت ضخامت استاندارد پوشش بتنی روی میلگردهاست. کاور بتنی به عنوان یک سپر حفاظتی عمل می‌کند. اگر طبق نقشه‌ها ضخامت کاور باید ۵ سانتی‌متر باشد اما در عمل به دلیل جابجایی میلگردها در هنگام بتن‌ریزی به ۱.۵ سانتی‌متر کاهش یابد، عوامل مهاجم در مدت‌زمان بسیار کوتاهی به میلگرد می‌رسند.

نفوذپذیری بالای بتن

نسبت آب به سیمان بالا، عیار کم سیمان، دانه‌بندی نامناسب سنگدانه‌ها و تراکم ناکافی بتن باعث ایجاد حفره‌ها و منافذ مویین پیوسته در بتن می‌شود. بتنی که متخلخل باشد به راحتی آب و اکسیژن را جذب می‌کند. در چنین شرایطی، استفاده از پوشش‌های حفاظتی و سیستم‌های عایق رطوبتی در بخش‌های در معرض رطوبت دائمی یک ضرورت انکارناپذیر است.

حضور یون‌های کلرید و سولفات

استفاده از آب شور یا مصالح آلوده به نمک در ساخت بتن، یا قرار گرفتن سازه در مجاورت آب‌های شور دریا، خاک‌های سولفاته و نمک‌های یخ‌زدایی جاده‌ها، سرعت خوردگی را به صورت تصاعدی افزایش می‌دهد. یون‌های کلرید به عنوان کاتالیزور عمل کرده و بدون اینکه مصرف شوند، تخریب لایه پاسیو را تسریع می‌کنند.

کربناتاسیون

واکنش گاز دی‌اکسید کربن موجود در هوا با هیدروکسید کلسیم درون بتن، کربنات کلسیم تولید می‌کند. این واکنش باعث کاهش ضخامت لایه بتنی می شود.

نفوذپذیری بالای بتن

نسبت آب به سیمان بالا، عیار کم سیمان، دانه‌بندی نامناسب سنگدانه‌ها و تراکم ناکافی بتن باعث ایجاد حفره‌ها و منافذ مویین پیوسته در بتن می‌شود. بتنی که متخلخل باشد به راحتی آب و اکسیژن را جذب می‌کند. در چنین شرایطی، استفاده از پوشش‌های حفاظتی و سیستم‌های عایق رطوبتی در بخش‌های در معرض رطوبت دائمی یک ضرورت انکارناپذیر است.

حضور یون‌های کلرید و سولفات

استفاده از آب شور یا مصالح آلوده به نمک در ساخت بتن، یا قرار گرفتن سازه در مجاورت آب‌های شور دریا، خاک‌های سولفاته و نمک‌های یخ‌زدایی جاده‌ها، سرعت خوردگی را به صورت تصاعدی افزایش می‌دهد. یون‌های کلرید به عنوان کاتالیزور عمل کرده و بدون اینکه مصرف شوند، تخریب لایه پاسیو را تسریع می‌کنند.

علائم رایج و روش های شناسایی سرطان بتن کدام است؟

در این قسمت به بررسی علائم رایج سرطان بتن و روش های شناسایی آن میپردازیم.

نشانه‌های بصری و کالبدی سرطان بتن

پیش از هرگونه تست آزمایشگاهی، بازرسی بصری دقیق اولین خط دفاعی است. نشانه‌های سرطان بتن معمولاً به صورت الگوهای مشخصی ظاهر می‌شوند:

• ترک‌های طولی: این مشخص‌ترین نشانه است. ترک بتن در سرطان بتن، برخلاف ترک‌های حرارتی یا نشست سازه‌ای، دقیقاً در راستای میلگردهای طولی ایجاد می‌شود. از آنجا که زنگ‌زدگی میلگرد باعث انبساط حجمی در جهت عمود بر محور میلگرد می‌شود، فشار کششی مستقیماً پوشش بتنی روی آن را می‌شکافد و ترک‌هایی موازی با آرماتور ایجاد می‌کند.
• لکه های زنگ‌زدگی: ظاهر شدن لکه‌های قهوه‌ای یا قرمز تیره روی سطح بتن، نشانه قطعی نفوذ رطوبت به عمق و آغاز واکنش اکسیداسیون فولاد است. این لکه‌ها در واقع خروجی محصولات جانبی خوردگی هستند که از طریق منافذ و ترک‌های مویی به سطح بتن راه یافته‌اند.
• پوسته شدن و جداشدگی: در مراحل پیشرفته‌تر، پوشش بتنی به دلیل فشار داخلی زنگ آهن، به صورت ورقه‌ورقه از سطح اصلی جدا می‌شود. این پدیده که به آن دلمیناسیون می‌گویند، میلگردها را کاملاً عریان کرده و آن‌ها را در معرض مستقیم اکسیژن قرار می‌دهد که سرعت خوردگی در بتن را به شدت افزایش می‌دهد.
• صدای توخالی : استفاده از چکش‌های مخصوص برای ضربه زدن به سطح بتن یکی از قدیمی‌ترین و موثرترین روش‌هاست. بتنی که دچار سرطان شده، به دلیل جدایش میلگرد از بتن یا وجود لایه‌های جدا شده در زیر سطح، صدایی بم و توخالی می‌دهد که با صدای بتن سالم و متراکم متفاوت است.

روش‌های تشخیص و آزمایش‌های مهندسی

برای تایید تشخیص اولیه و تعیین میزان گسترش آسیب، نیاز به داده‌های کمی و آزمایش‌های تخصصی داریم:

• تست پتانسیل نیم‌سلول: این آزمایش غیرمخرب و الکتروشیمیایی، پرکاربردترین روش برای ارزیابی احتمال خوردگی است. دستگاه با اندازه‌گیری اختلاف پتانسیل الکتریکی بین میلگرد و یک الکترود مرجع ، میزان فعالیت الکتروشیمیایی فولاد را مشخص می‌کند. مقادیر منفی بالاتر، نشان‌دهنده احتمال بسیار بالای خوردگی فعال در نقطه مورد آزمایش است.
• آزمایش عمق کربناتاسیون: کربناتاسیون عامل اصلی حذف لایه محافظ روی میلگرد است. مهندسان با ایجاد یک حفره کوچک در بتن و اسپری کردن محلول شناساگر فنول‌فتالئین روی سطح تازه، عمق نفوذ گاز CO2 را اندازه می‌گیرند. اگر بتن تغییر رنگ ندهد، یعنی قلیائیت آن خنثی شده و به عنوان بتن کربناته شناخته می‌شود که مستعد خوردگی است.
• اندازه‌گیری محتوای یون کلرید: در محیط‌های دریایی و ساحلی، نفوذ یون‌های کلرید عامل اصلی خوردگی است. با نمونه‌ برداری از مغزه‌های بتنی در عمق‌های مختلف، آزمایشگاه شیمیایی غلظت یون کلرید را اندازه‌گیری می‌کند. اگر این مقدار از حد آستانه استاندارد فراتر رود، ریسک وقوع سرطان بتن بسیار بالاست.
• تست سرعت پالس اولتراسونیک (UPV): این تست برای بررسی کیفیت بتن و یافتن حفره‌ها یا جدایش‌های داخلی به کار می‌رود. با عبور امواج صوتی از داخل بتن، هرگونه ناپیوستگی یا کرمو شدگی بتن که باعث شکست در مسیر امواج شود، در تحلیل داده‌ها مشخص خواهد شد. این روش ابزار بسیار قدرتمندی برای تشخیص عیوب پنهان پیش از آن است که به صورت ترک‌های سطحی نمایان شوند.

روش‌های درمان “سرطان بتن” یا ” کانسر بتن”

درمان سرطان بتن فراتر از یک بتن‌ریزی ساده یا ماسه‌مالی کردن سطح است؛ این فرآیند یک عملیات مهندسی دقیق ترمیمی است که باید توسط تیم متخصص و با رعایت پروتکل‌های اجرایی سفت‌وسخت انجام گیرد:

تخریب بتن آسیب‌دیده و کربناته

در گام نخست، تمام بخش‌های بتنی که دچار ترک، پوسته شدن یا کربناتاسیون شده‌اند باید تا رسیدن به بتن کاملاً سالم و سفت، با وسایل مکانیکی یا هیدرولیکی برداشته شوند. حتماً باید پیرامون میلگردها کاملاً خالی شود تا دسترسی به پشت میلگرد نیز میسر گردد.

پاکسازی و ترمیم میلگردهای خورده‌شده

میلگردهایی که دچار زنگ‌زدگی شده‌اند باید با روش‌هایی نظیر سندبلاست، واترجت فشارقوی یا برس‌های سیمی مکانیکی به طور کامل از هرگونه زنگ‌زدگی پاک شوند تا سطح فولاد براق و تمیز دیده شود. در صورت کاهش شدید سطح مقطع میلگرد، باید میلگردهای کمکی یا انتظار با جوشکاری یا اتصال پوششی مناسب به میلگرد اصلی اضافه شوند. بلافاصله پس از تمیزکاری، باید از پرایمرها یا پوشش‌های اپوکسی ضدخورنده روی میلگردها استفاده کرد.

اجرای مصالح ترمیم‌کننده ساختاری

پس از آماده‌سازی بستر، نوبت به پر کردن حفره‌ها و بازسازی مقطع می‌رسد. استفاده از ملات ترمیم بتن باکیفیت، پایه سیمانی اصلاح‌شده با پلیمر یا ملات‌های اپوکسی دو یا سه جزئی الزامی است. این ملات‌ها باید دارای چسبندگی فوق‌العاده به بتن قدیم، مقاومت مکانیکی بالا، نفوذناپذیری عالی و ضریب انبساط حرارتی سازگار با بتن زیرکار باشند تا در اثر تغییرات دمایی دچار جدایش نشوند.

مهم‌ترین روش‌های پیشگیری از ایجاد سرطان در بتن

پیشگیری از بروز سرطان بتن همواره بسیار اقتصادی‌تر، کم‌دردسرتر و ایمن‌تر از درمان آن است. با رعایت اصول مهندسی در مراحل طراحی و اجرا، می‌توان طول عمر مفید سازه را به چندین دهه افزایش داد:

طراحی دقیق و اجرای صحیح کاور بتنی

رعایت دقیق ضخامت پوشش بتنی روی میلگردها مطابق با مقررات ملی ساختمان و آیین‌نامه‌های بین‌المللی مانند ACI یا مبحث نهم مقررات ملی ساختمان با استفاده از اسپیسرهای پلاستیکی یا بتنی استاندارد در تمام سطوح سازه.

کنترل نسبت آب به سیمان و تراکم مناسب

استفاده از روان‌کننده‌ها و فوق‌روان‌کننده‌های بتن برای کاهش نسبت آب به سیمان بدون افت کارپذیری، و اعمال ویبراسیون اصولی و علمی برای تخلیه هوای حبس‌شده و جلوگیری از ایجاد منافذ باز در بتن.

اجرای سیستم‌های عایق‌بندی و آب‌بندی

بهره‌گیری از مواد نوین آب‌بندی، غشاهای ضدآب و افزودنی‌های آب‌بندکننده داخلی در سازه‌هایی که در معرض مستقیم رطوبت، بارندگی مداوم یا خاک‌های مهاجم قرار دارند.

بازرسی‌های دوره‌ای و نگهداری پیشگیرانه

پایش مستمر سازه توسط تیم‌های بازرسی مهندسی، تست‌های غیرمخرب دوره‌ای و توجه فوری به کوچک‌ترین نشانه‌های تغییر رنگ یا ترک‌خوردگی؛ چرا که نباید اجازه داد هیچ کرمو شدگی بتن یا درز بازی بدون مرمت باقی بماند.

تفاوت سرطان بتن با بتن کرمو

یکی از اشتباهات رایج در میان افراد غیرمتخصص و حتی برخی مجریان تازه‌کار، یکسان دانستن پدیده  سرطان بتن با پدیده  کرمو شدگی بتن است. در حالی که هر دو از آسیب‌های جدی بتن محسوب می‌شوند، اما ماهیت، منشاء و زمان بروز کاملاً متفاوتی دارند:

کرمو شدگی

یک نقص اجرایی و هندسی خالص است که دقیقاً در لحظه بتن‌ریزی و قالب‌برداری رخ می‌دهد. این پدیده زمانی ایجاد می‌شود که بتن به اندازه کافی روان نباشد، میلگردها بسیار متراکم باشند یا ویبراسیون به درستی انجام نشود؛ در نتیجه ملات سیمانی به خوبی فضاهای خالی میان سنگدانه‌های درشت را پر نمی‌کند و ظاهری شبیه به کندوی عسل در بتن ایجاد می‌شود. کرمو شدگی ذاتاً یک فضای خالی فیزیکی است.

 سرطان بتن

یک بیماری شیمیایی و الکتروشیمیایی پیش‌رونده است که ارتباطی با لحظه بتن‌ریزی اولیه ندارد و ممکن است سال‌ها پس از بهره‌برداری از سازه، در یک بتن کاملاً متراکم و ظاهر سالم بروز کند. با این حال، میان این دو مفهوم یک ارتباط علّی خطرناک وجود دارد: اگر یک سازه دارای نقاط کرمو باشد و این نقص‌ها به موقع ترمیم نشوند، کرمو شدگی به عنوان بزرگ‌ترین بزرگراه ورود آب، اکسیژن و عوامل مهاجم عمل کرده و در کوتاه‌ترین زمان ممکن بستر لازم برای ایجاد سرطان بتن را فراهم می‌سازد.

کلام پایانی

سرطان بتن یکی از پنهان‌کارترین، مخرب‌ترین و خطرناک‌ترین چالش‌ها در مهندسی سازه است که اگر به موقع شناسایی و درمان نشود، می‌تواند سرمایه‌های ملی و جانی انسان‌ها را به مخاطره بیندازد. همان‌طور که در این مقاله مفصل بررسی شد، این پدیده حاصل فرآیندی علمی و قابل پیش‌بینی است که از نفوذ عوامل مهاجم، از بین رفتن لایه پاسیو میلگرد و ایجاد تنش‌های انبساتی ناشی از زنگ‌زدگی سرچشمه می‌گیرد.

مالکان، مهندسان ناظر و پیمانکاران محترم باید بدانند که نگهداری از سازه‌های بتنی نیازمند رویکردی پیشگیرانه است. استفاده هوشمندانه از مصالح استاندارد، اجرای دقیق جزئیات اجرایی، انجام بازرسی‌های دوره‌ای منظم، و به‌کارگیری ملات ترمیم بتن باکیفیت در صورت بروز نخستین نشانه‌های آسیب، تفاوت میان یک سازه پایدار و ایمن با یک فاجعه ساختمانی پرهزینه را رقم می‌زند. زمان را در رویارویی با آسیب‌های سازه‌ای از دست ندهید؛ چرا که پیشگیری همیشه ارزان‌تر، سریع‌تر و مطمئن‌تر از درمان قطعی است.
