ترمیم دیوار بتنی با روش تزریق

خانه   /   پروژه های مقاوم سازی – مطالعات موردی   /   ترمیم دیوار بتنی با روش تزریق
دسته بندی:

مشخصات پروژه

نوع سازه:

مسکونی

نوع مصالح:

بتنی

المان سازه‌ای:

دیوار برشی

درخواست کارفرما:

ترمیم جهت ایجاد ترک خوردگی در ناحیه دیوار برشی در نمای خارجی سازه

راهکار:

طبق ارزیابی‌های صورت‌گرفته در این پروژه،سازه در منطقه‌ای گرمسیر واقع شده است و به همین دلیل با عدم رعایت بتن ریزی طبق ضوابط و افزودن آب زیاد در هنگام بتن ریزی و عوامل متعدد دیگر، دیوار برشی دچار ترک خوردگی‌های ریز و گسترده در سطح شده است .طبق درخواست کارفرما عملیات ارزیابی و طراحی در جهت ترمیم شروع گردید.

– طبق ارزیابی‌های صورت‌گرفته در این پروژه،برای ترمیم ترک‌ها از ماده ترمیمی اپوکسی استفاده می‌گردد.راهکار ترمیم به شرح زیر است :
• سطح بتن باید توسط ابزاری چون چکش، فرز، فرچه سیمی و… از هرگونه آلودگی نظیر پوسته نازک کاری، گچ، رنگ، پلاستر و… پاکسازی گردد.
• درون شکاف باید توسط فشار هوا تمیز شود.
• مواد اپوکسی و رزین باید طبق دستورالعمل ترکیب گردد.
• ترک‌های ریز باید توسط ابزاری چون ماله و کاردک با مواد ترمیمی اپوکسی ترمیم گردد.
• در ترک‌های گسترده باید شکاف‌های مورب به طول 10 سانتی متر توسط ابزاری چون سنگ تراش و فرز به طوری که شکاف را قطع کند ایجاد گردد.
• در امتداد و انتهای این خطوط ایجاد شده باید سوراخ های با قطر و عمق تعیین شده در نقشه طرح ایجاد گردد.
• عملیات دوخت در شکاف‌های گسترده برای اطمینان از نحوه اتصالات مواد ترمیمی اپوکسی به بتن است .

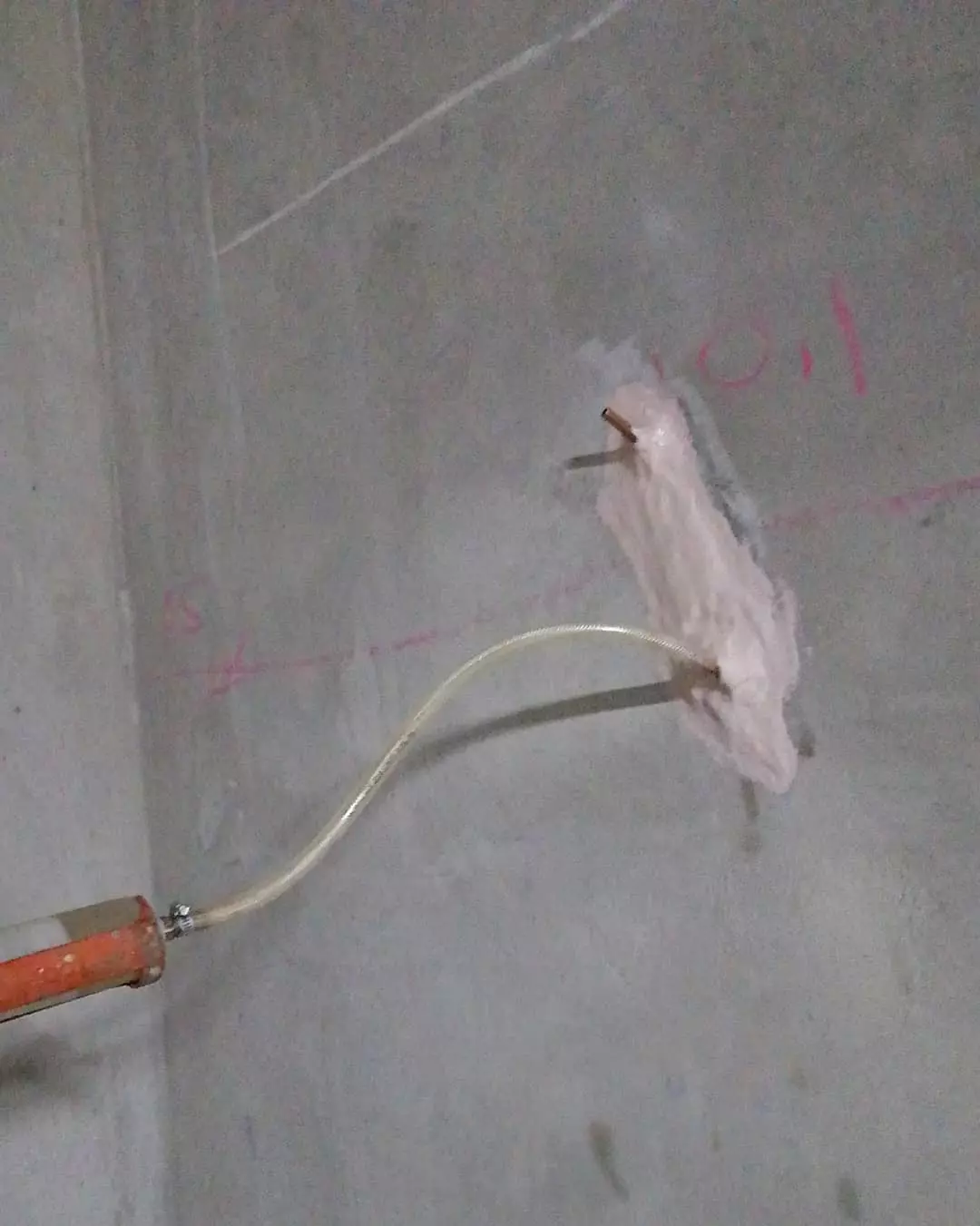

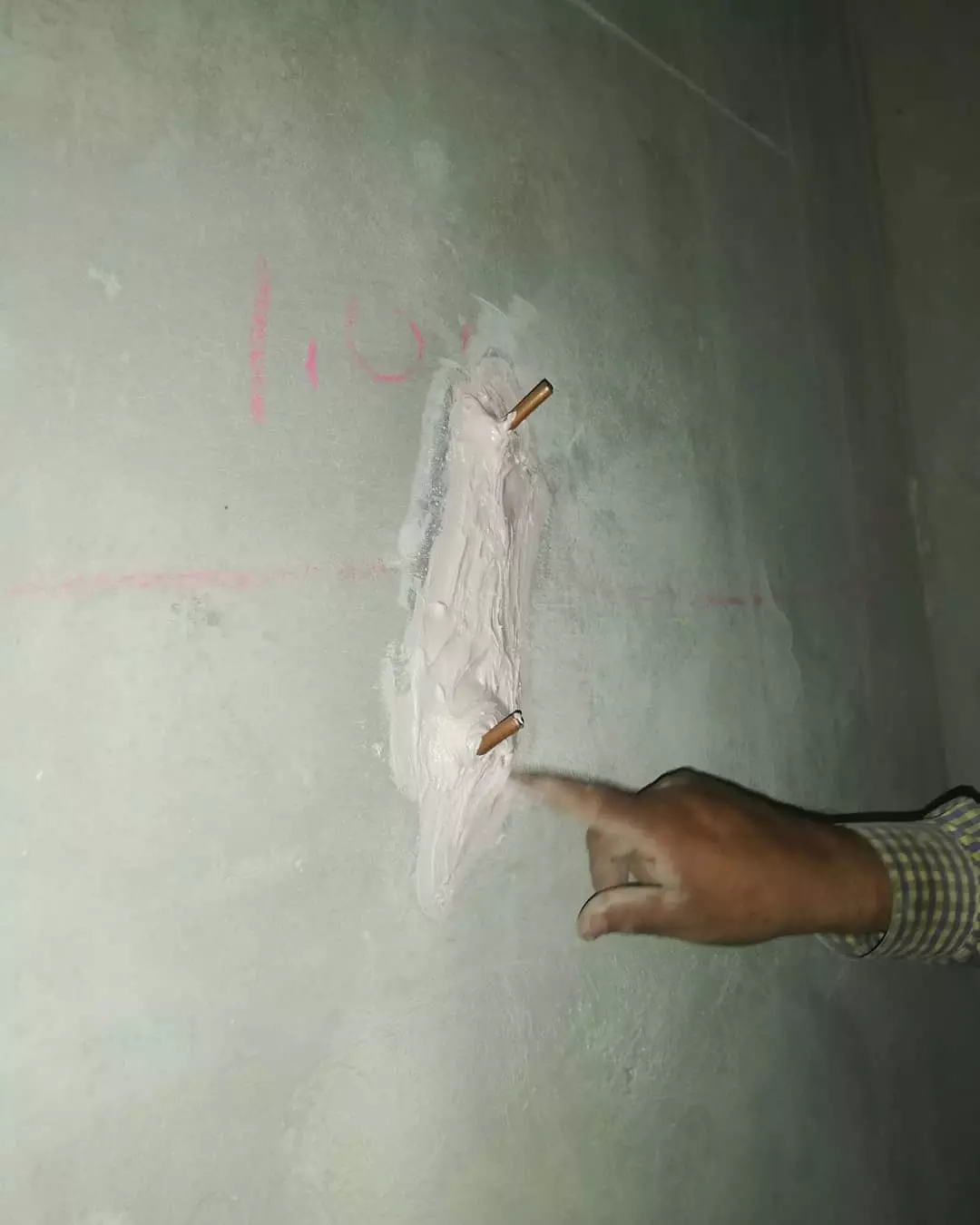

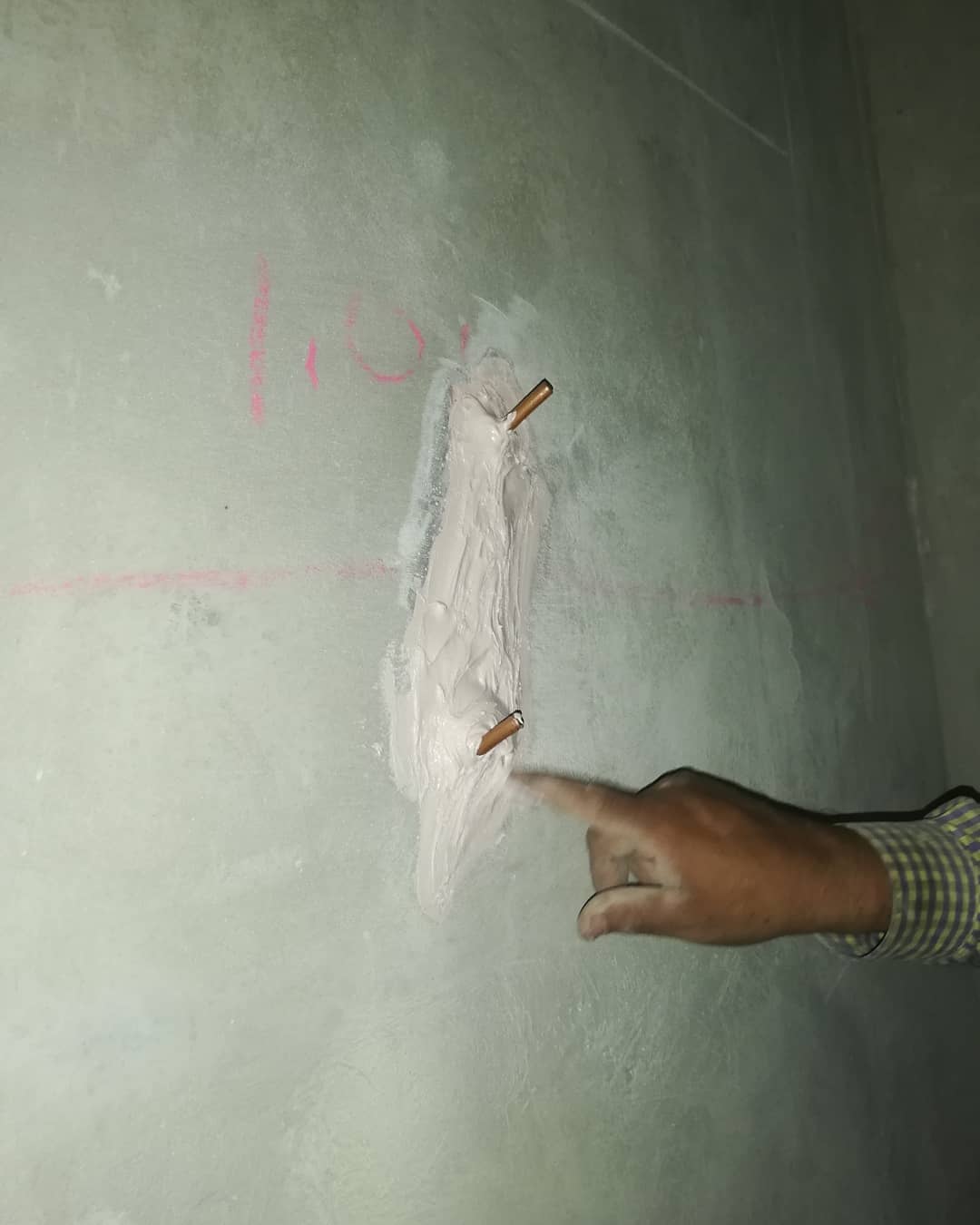

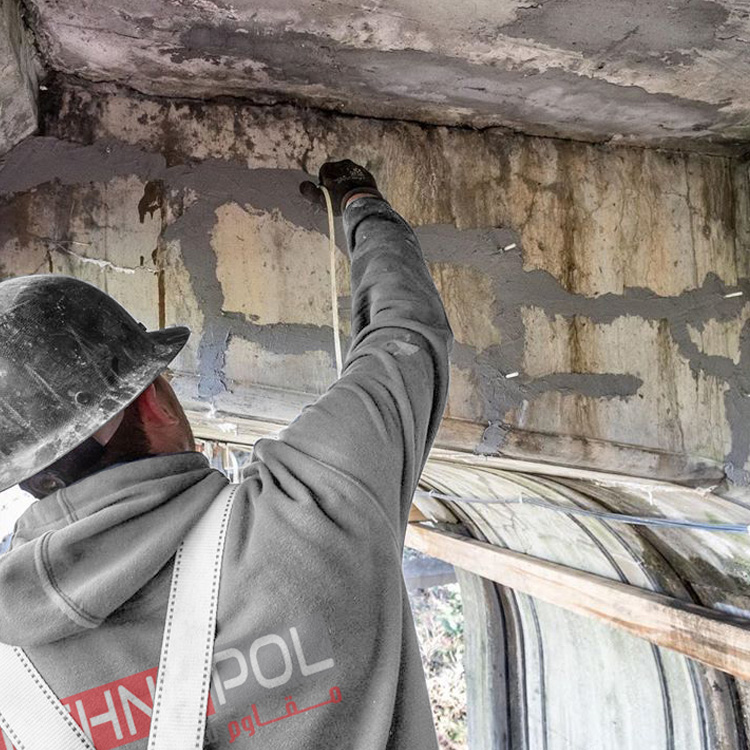

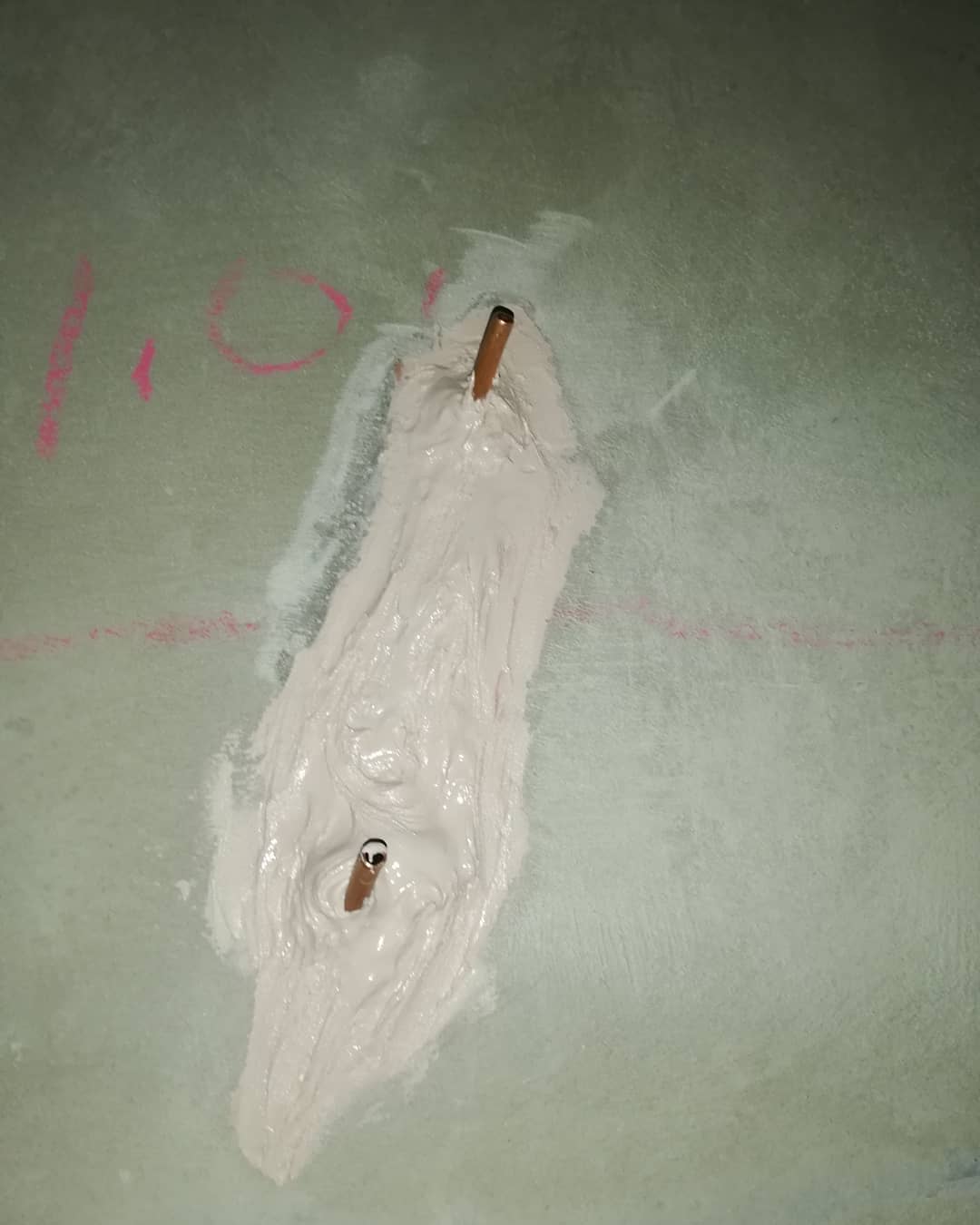

• مواد اپوکسی توسط ماله و کاردک به داخل شکاف ها اعمال گردد و سپس پکرها در فواصل معینی از بالا به پایین بر روی شکاف نصب گردد و رزین از اولین پکر تزریق و هنگام بالا آمدن ماده رزین از پکر دوم، پکر اول را بسته و از پکر دوم مجدد تزریق گردد و به همین ترتیب تا آخرین پکر این عملیات را انجام شود.
• در نهایت پکرها باید از شکاف جدا گردد و باری دیگر سطح تر‌ک‌ها باید با مواد اپوکسی ترمیم گردد .
نکته: نحوه ترکیب مواد اپوکسی و رزین، فواصل پکرها ، عمق و طول و نحوه ایجاد خطوط دوخت و… باید توسط مهندسین طراح ارزیابی گردد.


تصاویر پروژه
