ترمیم دیوار بتنی مخزن با روش تزریق

خانه   /   پروژه های مقاوم سازی – مطالعات موردی   /   ترمیم دیوار بتنی مخزن با روش تزریق
دسته بندی:

مشخصات پروژه

نوع سازه:

مخزن

نوع مصالح:

بتن

المان سازه‌ای:

دیوار

درخواست کارفرما:

ترمیم دیواره ترک خورده مخزن

راهکار:

طبق ارزیابی‌های صورت‌گرفته در این پروژه،دیواره مخزن بتنی در وجه خارجی به علت بتن ریزی نامناسب و همچنین عدم رعایت ضوابط در بتن ریزی هوای گرم،دچار ترک خوردگی شده است. طبق درخواست کارفرما برای ترمیم و مرمت دیواره مخزن،عملیات ارزیابی و طراحی شروع گردید.

– طبق ارزیابی‌های صورت‌گرفته دراین پروژه، برای ترمیم و مرمت دیواره مخزن از روش تزریق رزین و اپوکسی استفاده می‌گردد. راهکار ترمیم به شرح زیر ارائه می‌گردد :
• سطح بتن باید توسط ابزاری چون چکش،فرز،فرچه سیمی و… از هرگونه آلودگی نظیر پوسته نازک کاری،گچ،رنگ،پلاستر و… پاکسازی گردد.
• درون شکاف باید توسط فشار هوا تمیز شود.
• مواد اپوکسی و رزین باید طبق دستورالعمل ترکیب گردد.
• ترک‌های ریز باید توسط ابزاری چون ماله و کاردک از مواد ترمیمی اپوکسی پر گردد.
• در ترک‌های گسترده باید خطوطی مورب به طول 10 سانتی متر توسط ابزاری چون سنگ تراش و فرز به طوری که شکاف را قطع کند ایجاد گردد.
• در امتداد و انتهای این خطوط ایجاد شده باید سوراخ‌هایی با قطر و عمق تعیین شده در نقشه طرح ایجاد گردد.
• عملیات دوخت در شکاف‌های گسترده برای اطمینان از نحوه اتصالات مواد ترمیمی اپوکسی به بتن است .
• مواد اپوکسی توسط ماله و کاردک به داخل شکاف ها اعمال گردد و سپس پکرها در فواصل معینی از بالا به پایین بر روی شکاف نصب گردد و رزین از اولین پکر تزریق و هنگام بالا آمدن ماده رزین از پکر دوم،پکر اول را بسته و باری دیگر رزین را از پکر دوم تزریق می‌کنیم و به همین ترتیب تا آخرین پکر این عملیات را انجام می‌دهیم.
• پکرها باید از شکاف جدا گردد و باری دیگر سطح بتن دیوار برشی با مواد اپوکسی توسط کاردک و ماله پوشش داده شود.
نکته: نحوه ترکیب مواد اپوکسی و رزین،فواصل پکرها،عمق و طول و نحوه ایجاد خطوط دوخت و… باید توسط مهندسین طراح ارزیابی گردد.

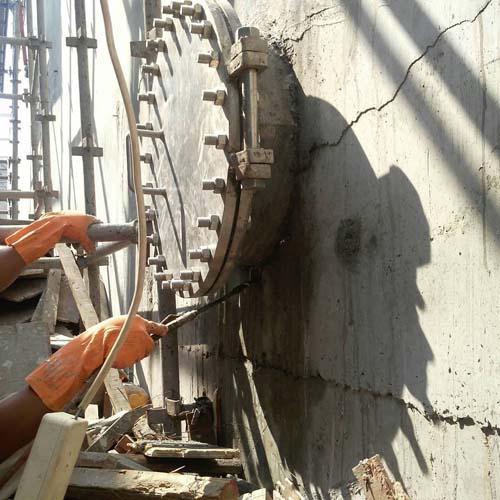

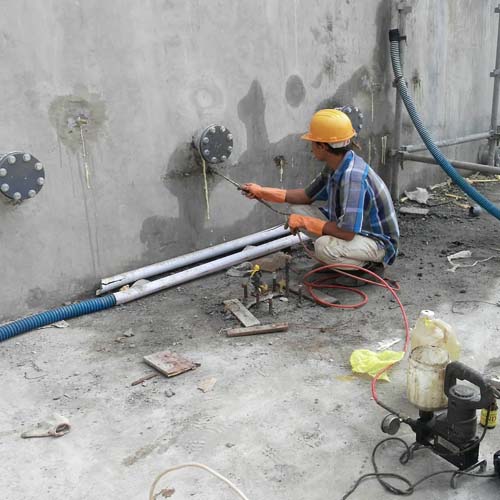

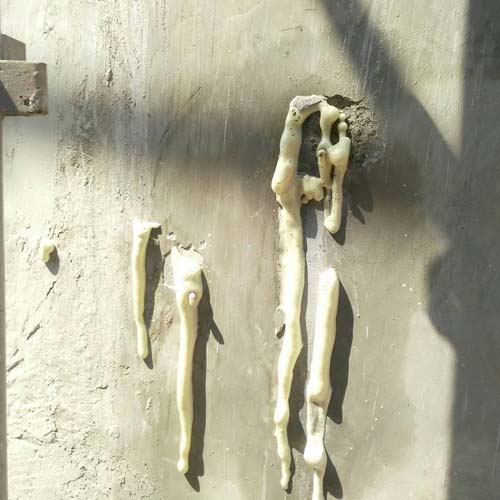

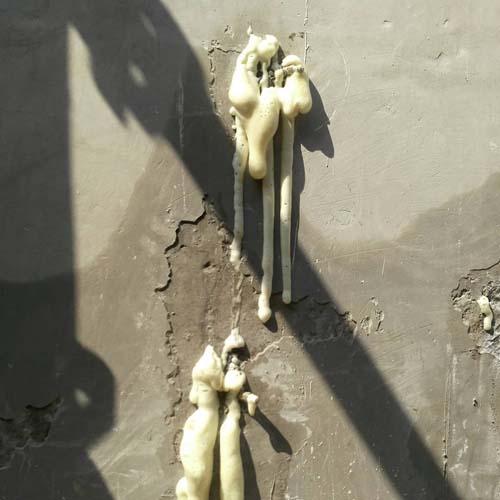

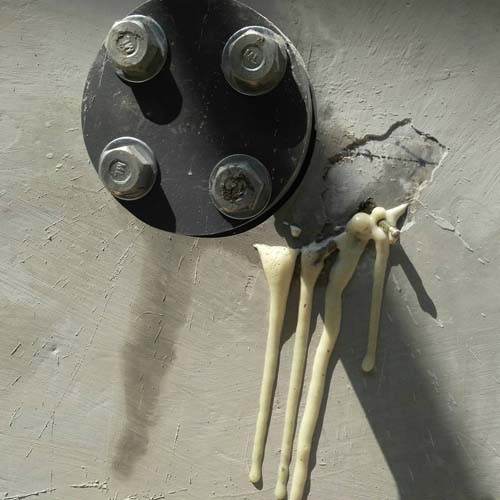

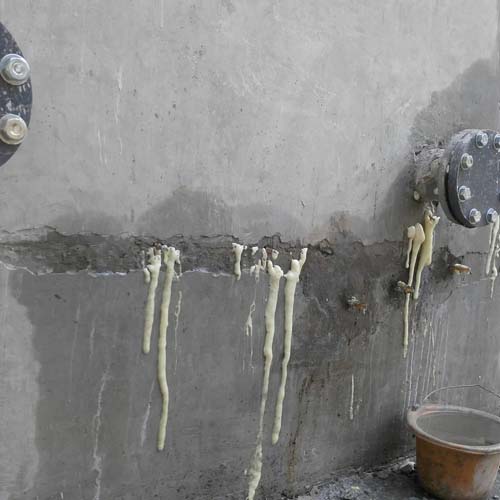

تصاویر پروژه
