نئوپرن (بالشتک الاستومری)، نوعی تکیه گاه ضربه گیر الاستومری است که به منظور بهسازی سازهایی ساختمانها و پلها جهت به حداقل رساندن آسیبهای ناشی از لرزش و ارتعاشات وارده به سازه، طراحی شده است. ضربه گیر نئوپرن، از لاستیکهای مصنوعی نئوپرن (کلروپرن) با کیفیت و با تعداد لایهها و یا ضخامتهای طراحی شده بسته به هدف کاربرد مورد نظر و طبق سفارش کارفرما ساخته شده و با اشکال مربعی، مستطیلی و دایرهایی، عرضه میگردد. بالشتک ضربه گیر الاستومری نئوپرن به عنوان یک جداگر لرزهایی با انعطاف پذیری و میرایی بالا شناخته میشود که ارتعاشات ناشی از بارهای دینامیکی وارده و یا نیروهای جانبی وارده از جمله زلزله به سازه را جذب و با تغییر شکل خود، آن را کاهش و سازه را در جهت جابهجاییهای به وجود آمده، همگام میسازد و از وقوع آسیبهای احتمالی در سازه، جلوگیری میکند. ضربه گیر لاستیکی نئوپرن، میتواند عمر مفید سازه از جمله پلها را در دراز مدت ، تضمین کند.
تماس با کارشناسان فنی و فروش تکنوپل
معرفی محصول
معرفی محصول

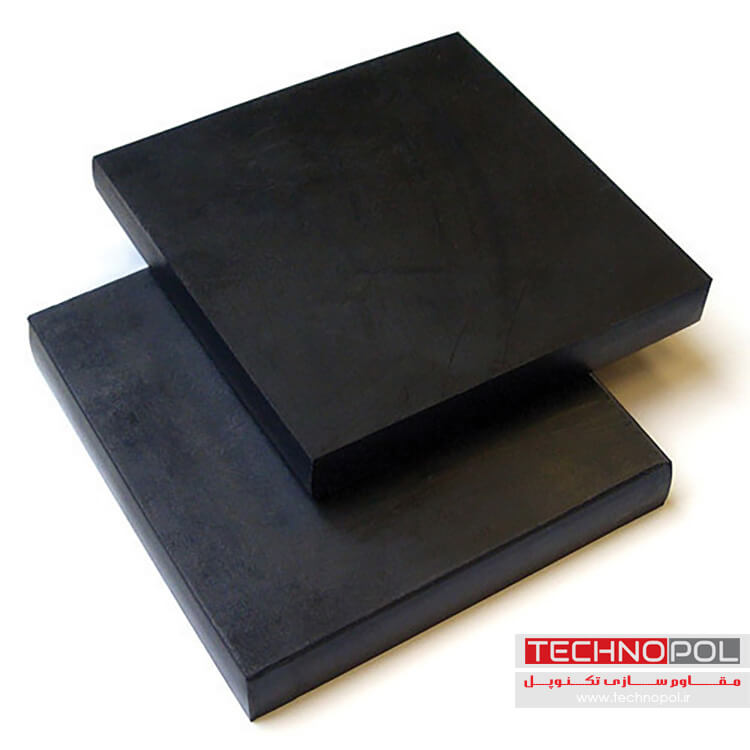

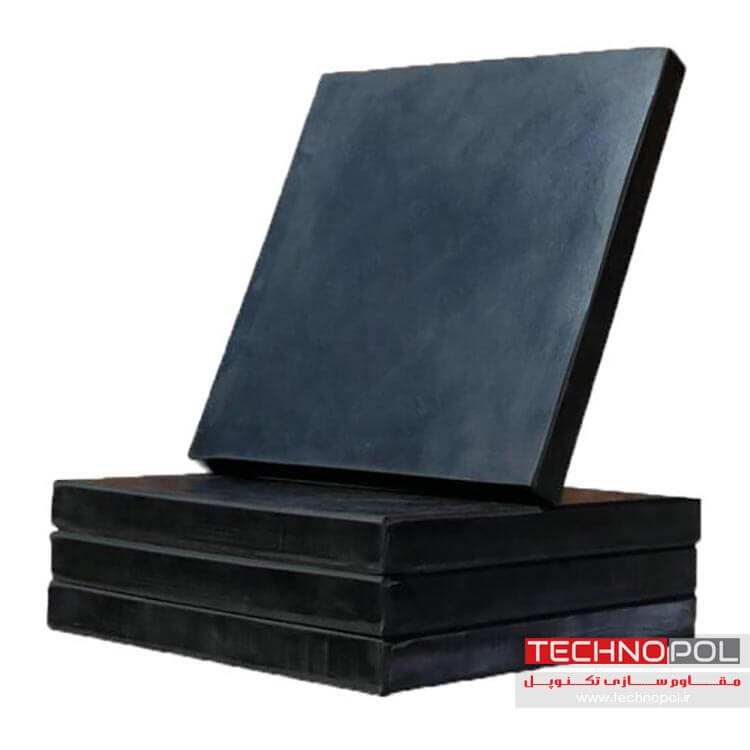

ضربه گیر نئوپرن، بالشتکی الاستومری مقرون به صرفه میباشد که از 100% لاستیک مصنوعی کلروپرن (نئوپرن) ساخته شده است. جداگر لرزهایی نئوپرن، به منظور ارائه عملکرد مناسب سازه در برابر تحمل بارهای عمودی، ارتعاشات و جابهجاییهای ناشی از بارهای ضربهایی (دینامیکی)،انبساط و انقباض، نیروهای جانبی چون زلزله، نیروهای چرخشی و… طراحی و ارائه شده است. بالشتک ضربه گیر الاستومری نئوپرن، از میرایی یا قابلیت جذب انرژی بالایی برخوردار بوده و در عین سختی بالا، انعطاف پذیر است و میتواند در حین انتقال بار، جابهجایی افقی و تغییرشکلهای منحصر به فردی را ارائه دهد. ضربه گیر نئوپرن در سازه از جمله پلها، میتواند لرزشها و ارتعاشات وارده را جذب و آنها را با تغییر شکل خود و حرکت در محورهای افقی، کاهش و یا دفع کند. به طور کلی، سازههای مجهز به این دسته جداگر لرزهایی، با ارتعاشات و جابهجاییها سازگار میشوند و میتوانند از طریق تکیهگاههای الاستومری تعبیه شده، حرکت کنند و در نهایت آسیبهای ناشی از ارتعاش، ضربات و چرخشها را سرکوب کنند. ضربه گیر نئوپرن، در مسیر بار یا نیروی وارد شده حرکت میکند و پس از برداشته شدن بار یا نیرو وارده، به شکل اولیه خود، باز میگردد. بدین ترتیب، سازه نیز همراه با جداگر لرزه گیر تعبیه شده حرکت و سپس به حالت اولیه باز میگردد. بالشتک ضربه گیر نئوپرن، از دوام بالا در دراز مدت بهرهمند است و میتواند بارها و بارها در ارتعاشات و جابهجایی های وارده، بدون آنکه دچار آسیب و از کار افتادگی شود، مشارکت کند.
تاریخچه نئوپرن چیست ؟
در اوایل سال 1800میلادی، بلبرینگهای هواپیما از اولین تکیهگاههای ضربه گیر کشویی یا غلتکی پل بودهاند. این نوع از تکیهگاههای پل تنها حرکت افقی را در یک جهت ارائه میدادند و بنابراین می توانستند بار افقی را منتقل کنند. در اواخر همین سال و اوایل سال1900، تکیهگاههای دوار مورد استفاده قرار گرفتند و شامل تکیهگاههای الاکلنگی، بلبرینگهای بند انگشتی و توپکی بودند. بلبرینگ های چرخشی امکان حرکت در هر دو جهت افقی و عمودی را فراهم میکردند. این نوع از تکیه گاهها، همگی از نوع مکانیکی و فلزی محسوب میشدند. در اواسط سال 1900 میلادی، ضربه گیرهای جدید با استفاده از لاستیک، طراحی، تولید و مورد استفاده قرار گرفتند. تاجایی که در سال 1930 موادی جدید به نام نئوپرن که به لاستیک کلروپرن نیز معروف است به عنوان جایگزین لاستیک وارد بازار شد. این نوع از ضربهگیرها تا به امروز از دسته تکیهگاههای الاستومری پل هستند.
نقش پد ضربه گیر الاستومری در پل

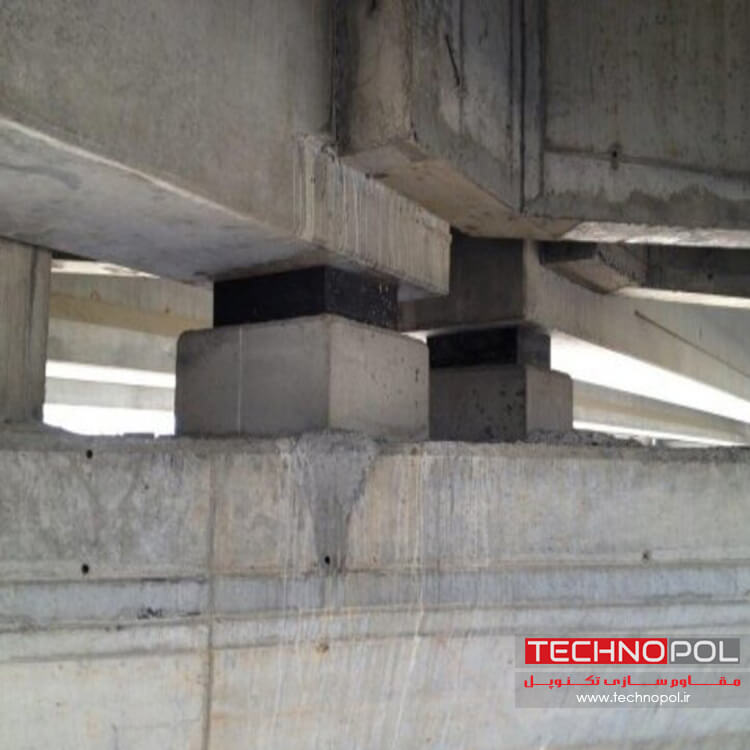

در وهله اول قابلیت شکل پذیری و انعطاف پذیری پل، توسط پد ضربه گیر الاستومری که از یک لاستیک صنعتی سنگین، قوی و انعطاف پذیر به نام نئوپرن است، حاصل میشود. تکیهگاه الاستومری نئوپرن، از قابلیت انتقال نیرو خوب بهره میبرد. نصب پد الاستومری نئوپرن در بین روسازههایی مانند تیر یا عرشه پل و زیرسازیهایی چون پایههای پل (تکیهگاههای عمودی پل)، سبب توزیع و یا انتقال بارهای روبنایی به زیرسازه میگردد. روبنا در پل مجهز به نئوپرن، میتواند در شرایط محیطی نامنظم بدون ایجاد تنش مضر و در پی آن ب خطر انداختن یکپارچگی سازه پل، حرکت کند و در نهایت بازیابی شود. اما نقش پد ضربه گیر الاستومری نئوپرن در اینجا به پایان نمیرسد. ضربه گیر نئوپرن در پل، با جلوگیری از سایش، ترک و… در اجزای تشکیل دهنده پل، عمر مفید پل را به مراتب افزایش میدهد.
انواع بالشتک الاستومری ضربه گیر نئوپرن کدام است ؟
بالشتک الاستومری نئوپرن عمدتا به منظور بهبود رفتار و عملکرد به وسیله صفحات فولادی تقویت میشوند. بنابراین بالشتک الاستومری نئوپرن را میتوان به دو نوع زیر تقسیم نمود :
بالشتک الاستومری نئوپرن غیر مسلح : این نوع از بالشتک نئوپرن، تنها از لایههای لاستیک مصنوعی نئوپرن و بدون هیچگونه تقویت کننده دیگر ساخته میشود. ضربه گیر نئوپرن معمولی، برای کاربردهایی با ارتعاشات کم و تحمل بار محدود، بسیار مناسب است.
بالشتک الاستومری نئوپرن مسلح : ضربه گیرهای نئوپرن مسلح، از لاستیک مصنوعی نئوپرن به همراه لایههایی از صفحات فولادی با ابعاد و ضخامت از پیش طراحی و تعیین شده ساخته میشوند. مسلما بالشتک الاستومری نئوپرن مسلح نسبت به ضربه گیر نئوپرن معمولی، مشخصات مکانیکی و همچنین دوام بالاتری را ارائه میدهد. صفحات فولادی، رفتار کششی و فشاری نئوپرن را به مراتب بهبود میبخشند. علاوه بر این، در نئوپرنهای مسلح، ظرفیت باربری تحت تاثیر تقویت کنندههای فلزی، افزایش یافته است. استفاده از تکیه گاه نئوپرن مسلح در کاربردهای در معرض بارهای محوری سنگین و ارتعاشات نسبتا زیاد مثل پلهای طویل درون شهری پرتردد و پرترافیک بسیار رایج است. بالشتک الاستومری نئوپرن مسلح را میتوان نسلی بهبود یافته و پر قدرت از ضربه گیر نئوپرن معمولی دانست.
کاربرد بالشتک ضربه گیر نئوپرن
- جلوگیری ازآسیبهای ناشی از لرزش یا ارتعاش سازههایی چون پلها، ساختمانها، تجهیزات سنگین و…
- افزایش شکلپذیری و انعطاف پذیری سازه
- تقویت سازه در برابر جابهجاییهای ناشی از نیروها یا بارهای وارده
- به عنوان جداگر لرزهایی، کاربردی است که با جداسازی سازه از زمین و پی، از انتقال نیرو مستقیم زلزله به سازه موجود ، جلوگیری میکند، که در پی آن سازه در حین وقوع زلزله، بدون آسیب و یا با حداقل آسیب، باقی میماند.
- تقویت سازه در برابر بارهای ضربهایی مثل ترافیک بار موجود در پلها
آیا بالشتکهای الاستومری نئوپرن، آسیبپذیر هستند ؟
بالشتک نئوپرن از دسته لاستیکهای مصنوعی است که در برابر انواع شرایط محیطی مخرب، مقاوم بوده و میتواند برای سالیان سال (حدودا 100 سال) بدون توقف عمل کند. بالشتکهای الاستومری نئوپرن، ذاتا آسیب پذیر نبوده و به زودی خراب نمیشوند. آسیبهای نئوپرن، میتواند در حین ارتعاشات و بارها یا نیروهای بیش از حد توانش، به شکل له شدگی، پاره شدگی و دیگر آسیبهای فیزیکی خود را نشان دهد. در چنین شرایطی جای نگرانی نیست. چرا که بالشتکهای الاستومری نئوپرن از کار افتاده به هر دلیلی را میتوان به راحتی و بدون اینکه عملکرد ساختاری سازه تضعیف شود، تعویض نمود.
نحوه تعویض ضربه گیر نئوپرن آسیب دیده در پلها چگونه است ؟
برای تعویض تکیه گاه الاستومری نئوپرن آسیب دیده در پلها، باید عرشه یا تیرهای پل از پایه یا تکیهگاه عمودی، به اندازه خارج کردن بالشتک الاستومری نئوپرن، جدا شوند. فاصله دستیابی به نئوپرن قدیمی را با استفاده از جک میتوان ایجاد کرد. پس از خارج کردن بالشتک الاستومری آسیب دیده، نوبت به نصب ضربه گیر نئوپرن جدید میشود. برای نصب و اجرای تکیه گاه الاستومری نئوپرن جدید، کافیست تا طبق مراحل نصب ذکر شده در ذیل عمل کنید و پس از نصب نئوپرن جدید، جکها را برداشته تا رو بنا دوباره بر روی پایه یا تکیهگاه عمودی پل بشیند. بلافاصله پس از تعویض بالشتک الاستومری آسیب دیده، پل قابل بهرهبرداری است.
کیفیت نئوپرن چه تاثیری در عملکرد آن دارد ؟
مواد تشکیل دهنده و همچنین کیفیت ساخت بالشتک الاستومری نئوپرن میتواند مستقیما رفتار، عملکرد و همچنین دوام آن را تحت تاثیر قرار دهد. ضربه گیر نئوپرن با کیفیت، از نظر فیزیکی نباید دارای هیچ گونه ضربه دیدگی، خراش، لهیدگی، کنده شدگی و یا پاره شدگی باشد. بدین منظور، پیشنهاد میشود تا حین تحویل، آن را با دقت، ارزیابی فرمایید. چرا که آسیبهای فیزیکی در بالشتک الاستومری نئوپرن، درعمل میتواند ویژگیهای نئوپرن را تضعیف و در بدترین حالت، نئوپرن در حین اولین ارتعاش و مقابله با نیروهای وارده، آسیب میبیند و از کار میافتد. علاوه بر این، کیفیت و رعایت استانداردهای روز در ساخت بالشتک نئوپرن، مشخصات مکانیکی نهایی آن را تعیین میکند. بدین منظور، پیشنهاد میگردد تا پس از تحویل، نمونهایی از نئوپرن تهیه شده را به آزمایشگاه معتبر بسپارید تا از مشخصات مکانیکی آن، اطمینان حاصل نمایید. چرا که مغایرت مشخصات مکانیکی مورد نظر با مشخصات محصول دریافتی، دستیابی به هدف از کاربرد نئوپرن را تهدید مینماید. بنابراین سعی کنید تا بالشتک الاستومری نئوپرن را از مجموعهایی معتبر تهیه کنید.
ابعاد بالشتک الاستومری چگونه تعیین میشود ؟
بالشتک الاستومری نئوپرن، قبل از خرید باید طراحی و بر اساس نیاز پروژه ابعاد و مشخصات آن تعیین و طبق آن ساخته شود. البته ضربه گیرهای نئوپرن با ابعاد استاندارد به صورت از پیش آماده با اشکال هندسی مستطیلی، مربعی و دایرهایی، در بازار عرضه میشوند. اما در پروژههای خاص، امکان سفارشی سازی آن نیز وجود دارد. بنابراین، کارفرمایان میتوانند از مجموعههای تامین کننده محصولات مقاوم سازی همچون شرکت مقاومسازی افزیر، نئوپرن مورد نیاز خود را سفارش و تهیه نمایند.
نکات کلیدی که قبل و بعد تهیه نئوپرن باید به آن توجه شود :
قبل از تهیه نئوپرن، باید از طراحی و مشخصات تعیین شده نهایی نئوپرن مورد نیازتان اطمینان حاصل نمایید و پس از آن بالشتک الاستومری را سفارش دهید. چرا که ضربه گیر نئوپرن با مشخصات مورد نیاز کارفرما ساخته میشود. پس از تحویل تکیه گاه الاستومری نئوپرن نیز ابعاد و ویژگیهای فیزیکی آن را چک کنید تا با موارد مورد نیازتان منطبق باشد. نمونهایی از آن را آزمایش کنید تا از مشخصات مکانیکی نئوپرن، اطمینان حاصل نمایید. توجه کنید تا بالشتکهای الاستومری نئوپرن را در جای خشک، سرپوشیده و به دور از نور مستقیم خورشید و همچنین دور از لوازم و تجهیزات نوک تیز که سلامت فیزیکی نئوپرن را تهدید میکنند، نگهداری و انبار نمایید.
قیمت خرید نئوپرن
ارائه قیمت فروش بالشتک نئوپرن، به دلیل نوسانات موجود در بازار، امکان پذیر نیست. بدین منظور، ما در مقاوم سازی تکنوپل به شما کارفرمایان، پیمانکاران، مهندسین و دیگر فعالان این حوزه، پیشنهاد میکنیم جهت استعلام دقیق قیمت نئوپرن و یا برای دریافت راهنمایی در رابطه با این محصول، میتوانید با کارشناسان ما از طریق راههای ارتباطی قید شده در سایت، تماس حاصل فرمایید.
ویژگیها
- سختی بالا
- انتقال عالی بار از رو بنا به زیر سازی
- ظرفیت فشاری خوب
- انعطاف پذیری عالی
- دوام بالا
- میرایی بالا
- سهولت در اجرا
- مقرون به صرفه
- قابلیت بازیابی
- طول عمر بالا
- دوره نگهداری و تعمیرات بسیار کم
کاربردها
- پلها، ساختمانها و تجهیزات سنگین
- افزایش شکلپذیری و انعطاف پذیری سازه
- تقویت سازه
- جداگر لرزهایی
- تقویت سازه در برابر بارهای ضربهایی
راهنمای اجرا
نحوه اجرا ضربه گیر نئوپرن
اجرای بالشتک الاستومری نئوپرن، به دو روش زیر امکان پذیر است :
نصب بالشتک ضربه گیر نئوپرن بدون استفاده از چسب : در این روش، ضربه گیر نئوپرن، روی سطح آماده سازی شده از قبل، قرار گرفته و با استفاده از وزن رو بنایی که روی این بالشتک قرار میگیرد، در جای خود فیکس میشود.
نصب بالشتک ضربه گیر نئوپرن با استفاده از چسب : بالشتک نئوپرن در این روش با استفاده از چسب و یا رزین مناسب، در جای تعیین شده و آماده سازی شده از قبل، قرار میگیرد و در جای خود فیکس میشود.
به طور کلی روند یا فرآیند نصب یا اجرای ضربه گیر نئوپرن، به شرح زیر است :
- تعیین محل نصب بالشتک ضربه گیر نئوپرن، مطابق با مندرجات نقشه طرح شده.
- آماده سازی سطح به گونهایی که هیچ گونه آلودگی از جمله روغن، رنگ، گچ و.. روی سطح باقی نماند.
- ناهمواری های سطح برطرف و در صورت لزوم، لایهایی هموار و تراز با استفاده از روش گروت ریزی ایجاد گردد. لایه گروت باید از هر طرف، از ابعاد بالشتک نئوپرن، بزرگتر در نظر گرفته شود تا بالشتک ضربه گیر نئوپرن در حین بهره برداری نلغزد. گروت اپوکسی، میتواند بهترین انتخاب باشد.
- در صورت استفاده از روش چسبی، رزین یا چسب مربوطه طبق توصیه تولید کننده ترکیب و با استفاده از قلمو، ماله و غلتک، به سطح از قبل آماده شده، اعمال میشود و بالشتک نئوپرن در جای خود قرار میگیرد. در غیر اینصورت، بالشتک ضربه گیر نئوپرن در جای مشخص تعیین شده، تراز میشود و در نهایت با وزن ناشی از روبنا، در جای خود فیکس میشود.
مقاله ” مقایسه گروت اپوکسی با سیمانی ” میتواند شما را در راستای انتخاب گروت مناسب در اجرای نئوپرن، راهنمایی نماید.
