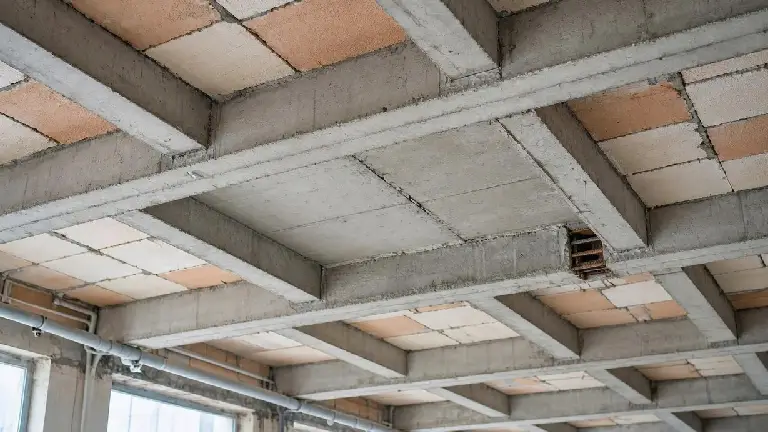

شناخت ساختار و اجزای سقف تیرچه بلوک و آگاهی از مزایا و معایب آن، پیش از انتخاب این سیستم اهمیت زیادی دارد. در ادامه، ضمن بررسی انواع تیرچه و بلوک و کاربردهای این سقف، عملکرد آن را با سایر سیستم‌های رایج مقایسه کرده و عوامل مؤثر بر هزینه اجرای آن را بررسی می‌کنیم تا بتوانید با دید دقیق‌تری درباره انتخاب این سیستم تصمیم بگیرید.
تاریخچه سقف تیرچه بلوک؛ از شکل گیری تا کاربرد امروزی
سیستم‌های تیرچه و بلوک با هدف ساده‌تر کردن اجرای سقف‌های بتن‌آرمه و کاهش حجم بتن مصرفی در نواحی غیرسازه‌ای شکل گرفتند. در این روش، به جای آنکه کل ضخامت سقف با بتن پر شود، بلوک‌های توخالی یا سبک در فاصله بین تیرچه‌ها قرار می‌گیرند و تیرچه‌ها به‌عنوان اجزای اصلی باربر سقف عمل می‌کنند.
در ایران، استفاده از سقف تیرچه بلوک به‌تدریج در پروژه‌های مسکونی و ساختمان‌های متعارف گسترش پیدا کرد و با تدوین ضوابط فنی، تولید تیرچه و بلوک نیز شکل صنعتی‌تری به خود گرفت. امروزه طراحی و اجرای این سیستم باید مطابق ضوابط فنی پروژه و استانداردهای مربوط انجام شود. نشریه 543 سازمان برنامه و بودجه یکی از مراجع مهم طراحی و اجرای سقف‌های تیرچه و بلوک است و ضوابط مربوط به طراحی، تولید، کنترل کیفیت و جزئیات اجرایی را پوشش می‌دهد.
استاندارد ملی 2909 نیز برای اجزای مختلف این سیستم اهمیت دارد؛ برای نمونه، استاندارد 2909-1 به خرپای تیرچه و تیرچه خرپایی و استاندارد 2909-2 به بلوک‌های سقفی مورد استفاده در سقف‌های تیرچه بلوک می‌پردازد.
در نتیجه، سقف تیرچه بلوک امروزی صرفاً یک روش سنتی برای پوشاندن دهانه نیست، بلکه یک سیستم سازه‌ای مهندسی‌شده است که انتخاب اجزا، فاصله تیرچه‌ها، ضخامت سقف، آرماتورگذاری و نحوه بتن‌ریزی آن باید بر اساس محاسبات سازه‌ای انجام شود.
اجزای سقف تیرچه بلوک چیست و نقش هر کدام
شناخت اجزای سقف تیرچه بلوک به درک بهتر عملکرد آن کمک می‌کند. این سیستم از چند جزء اصلی تشکیل می‌شود که هر کدام وظیفه مشخصی در انتقال بار، تأمین سختی یا شکل‌دهی به مقطع سقف دارند.
تیرچه
تیرچه عضو خطی و باربر سقف است که فاصله بین تیرهای اصلی یا تکیه‌گاه‌ها را پوشش می‌دهد. در زمان اجرای سقف، تیرچه‌ها در فواصل مشخص قرار گرفته و بلوک‌ها بین آنها چیده می‌شوند. پس از اجرای بتن پوششی، مجموعه تیرچه و بتن درجا رفتار یکپارچه‌تری پیدا می‌کند.
تیرچه ممکن است به شکل خرپایی بتنی، فولادی با جان باز، پیش‌تنیده یا انواع صنعتی تولید شود که در بخش بعدی به‌طور جداگانه بررسی خواهند شد. در برخی انواع، تیرچه پاشنه بتنی دارای بخش پایینی بتنی است که ضمن ایجاد نشیمن مناسب برای بلوک، بخشی از سیستم تیرچه را تشکیل می‌دهد.
بلوک
بلوک سقفی معمولاً نقش پرکننده دارد و بخش عمده‌ای از فضای بین تیرچه‌ها را اشغال می‌کند. بنابراین در طراحی معمول، هدف اصلی آن تحمل بارهای سازه‌ای اصلی نیست؛ بلکه کاهش حجم بتن و شکل‌دهی به هندسه سقف است.
از انواع رایج می‌توان به بلوک سفالی سقفی، بلوک سقفی سیمانی و بلوک‌های سبک اشاره کرد. امروزه یونولیت سقفی نیز در بسیاری از پروژه‌ها استفاده می‌شود که وزن مرده سقف را نسبت به بلوک‌های سنگین‌تر کاهش می‌دهد.
بتن پوششی
پس از استقرار تیرچه‌ها و بلوک‌ها، بتن در قسمت فوقانی سقف اجرا می‌شود. این لایه ضمن ایجاد یکپارچگی میان اجزای سقف، در انتقال و توزیع نیروها نقش مهمی دارد. کیفیت بتن، ضخامت آن، تراکم مناسب و عمل‌آوری صحیح، مستقیماً بر عملکرد نهایی سقف تأثیر می‌گذارد.
میلگرد حرارتی
میلگرد حرارتی در قسمت فوقانی سقف برای کنترل ترک‌های ناشی از جمع‌شدگی و تغییرات حرارتی مورد استفاده قرار می‌گیرد. این آرماتورها نباید با آرماتورهای اصلی تیرچه اشتباه گرفته شوند؛ زیرا نقش و محل قرارگیری آنها متفاوت است.
کلاف میانی (تای بیم)
کلاف میانی (تای بیم) در شرایطی که طبق طراحی مورد نیاز باشد، برای افزایش پیوستگی و عملکرد سقف در امتداد عمود بر تیرچه‌ها اجرا می‌شود. تعداد و ابعاد آن تابع ضوابط طراحی، دهانه و شرایط بارگذاری است و نمی‌توان یک مقدار ثابت را برای همه ساختمان‌ها در نظر گرفت.
دسته بندی سیستم های تیرچه و بلوک بر اساس نوع تیرچه
نوع تیرچه یکی از مهم‌ترین عوامل تعیین‌کننده عملکرد، وزن، روش اجرا و هزینه سقف تیرچه بلوک است. تفاوت تیرچه‌ها فقط در شکل ظاهری نیست؛ بلکه نحوه ساخت، آرماتورگذاری، ظرفیت باربری و روش بتن‌ریزی نیز می‌تواند متفاوت باشد.
| دسته بندی سیستم های تیرچه و بلوک بر اساس نوع تیرچه | ||||
| نوع تیرچه | ساختار کلی | ویژگی فنی | مزیت مهم | ملاحظه اجرایی |
| تیرچه بتنی | پاشنه بتنی + خرپای فولادی | ترکیب فولاد و بتن پیش‌ساخته | رایج و قابل دسترس | کنترل کیفیت تولید و نصب اهمیت زیادی دارد |
| تیرچه کرومیت | فولادی با جان باز | تیرچه فولادی خودایستا در سیستم مناسب | کاهش نیاز به شمع‌بندی در شرایط طراحی‌شده | جزئیات اتصال و اجرای صحیح بسیار مهم است |
| تیرچه پیش‌تنیده | بتن و فولاد پیش‌تنیده | استفاده از نیروی پیش‌تنیدگی | ظرفیت و کنترل خیز مناسب در کاربردهای مشخص | نیازمند تولید و کنترل کیفیت تخصصی |
| تیرچه صنعتی | تولید کارخانه‌ای با کنترل فرآیند | کیفیت یکنواخت‌تر در تولید صنعتی | سرعت و دقت بالاتر | باید مشخصات محصول با طراحی سازه منطبق باشد |
تیرچه بتنی
یکی از رایج‌ترین انواع در ساختمان‌های متعارف است. خرپای فولادی داخل تیرچه، در کنار بخش بتنی، امکان جابه‌جایی و نصب تیرچه را فراهم می‌کند و پس از بتن‌ریزی، سیستم به شکل یکپارچه‌تری عمل خواهد کرد.
تیرچه کرومیت
از فولاد ساخته می‌شود و در سیستم‌های مخصوص خود می‌تواند شرایط متفاوتی از نظر شمع‌بندی و سرعت اجرای سقف ایجاد کند. با این حال، حذف یا کاهش شمع‌بندی نباید به‌عنوان یک قاعده عمومی برای هر پروژه تلقی شود و باید دقیقاً بر اساس طراحی و دستورالعمل اجرایی سیستم انجام شود.
تیرچه پیش‌تنیده
با اعمال نیروی پیش‌تنیدگی به فولاد، رفتار متفاوتی نسبت به تیرچه‌های معمولی دارد و استفاده از آن در پروژه‌های مناسب می‌تواند مزایایی از نظر دهانه و کنترل تغییرشکل ایجاد کند. استاندارد ملی 2909-3 نیز به تیرچه‌های پیش‌تنیده و ویژگی‌ها و روش‌های آزمون آنها اختصاص دارد.
تیرچه صنعتی
به تیرچه‌هایی گفته می‌شود که با فرآیند تولید کنترل‌شده و تجهیزات کارخانه‌ای ساخته می‌شوند. مزیت اصلی چنین محصولاتی، امکان کنترل دقیق‌تر کیفیت و یکنواختی تولید است.
در تمام این موارد، میلگرد به‌عنوان جزء مهم تیرچه باید مطابق نقشه سازه و مشخصات فنی انتخاب شود. بسته به نوع تیرچه، ممکن است میلگردهای طولی کششی، میلگردهای بالایی، اعضای خرپایی یا اجزای مربوط به اتصال در سیستم حضور داشته باشند.
نقاط قوت و ضعف سقف تیرچه بلوک چیست؟
برای انتخاب سقف تیرچه بلوک نباید فقط به قیمت یا سرعت اجرا توجه کرد. این سیستم مانند هر روش سازه‌ای، نقاط قوت و محدودیت‌های مشخصی دارد.
نقاط قوت
- کاهش حجم بتن مصرفی نسبت به سقف‌های توپر در شرایط مشابه.
- اجرای نسبتاً ساده و قابل کنترل در پروژه‌های متعارف.
- دسترسی مناسب به مصالح و نیروی اجرایی در بسیاری از مناطق.
- امکان استفاده از بلوک‌های سبک و کاهش وزن مرده سقف.
- سرعت مناسب اجرای سقف تیرچه بلوک در صورت برنامه‌ریزی صحیح.
- مناسب بودن برای بسیاری از ساختمان‌های مسکونی چندطبقه.
- امکان اجرای سیستم در اسکلت‌های بتنی و برخی شرایط اسکلت فلزی.
- کاهش قالب‌بندی گسترده نسبت به برخی سقف‌های دال توپر.
- قابلیت استفاده از انواع مختلف تیرچه متناسب با نیاز پروژه.
نقاط ضعف
- محدودیت در دهانه‌های بزرگ در مقایسه با برخی سیستم‌های پیشرفته‌تر.
- حساسیت زیاد به کیفیت تیرچه و بلوک.
- احتمال ایجاد خیز یا شکم دادن سقف تیرچه بلوک در صورت طراحی، شمع‌بندی یا اجرای نامناسب.
- دشواری اجرای برخی بازشوهای بزرگ در صورت پیش‌بینی نشدن آنها در طراحی.
- وابستگی عملکرد نهایی سقف به کیفیت بتن‌ریزی و عمل‌آوری.
- امکان آسیب دیدن بلوک‌های سبک در زمان جابه‌جایی یا اجرا.
- محدودیت‌های اجرایی در دهانه‌ها و بارهای غیرمتعارف.
بنابراین، مزیت اصلی سقف تیرچه بلوک زمانی به دست می‌آید که انتخاب نوع تیرچه، بلوک، آرماتور و جزئیات اجرا هماهنگ با طراحی سازه انجام شود.
مقایسه فنی سقف تیرچه بلوک با انواع سیستم های سقف
انتخاب سیستم سقف به عواملی مانند دهانه، بارگذاری، ارتفاع ساختمان، نوع اسکلت، سرعت اجرا، هزینه مصالح، دسترسی به نیروی متخصص و الزامات معماری بستگی دارد. بنابراین نمی‌توان یک سقف را برای تمام پروژه‌ها بهترین گزینه دانست.
| مقایسه فنی سقف تیرچه بلوک با انواع سیستم های سقف | ||||
| سیستم سقف | رفتار و ساختار کلی | مزیت شاخص | محدودیت یا چالش | کاربرد معمول |
| سقف تیرچه بلوک | تیرچه + بلوک + بتن پوششی | اقتصادی و متداول | محدودیت دهانه و حساسیت اجرا | ساختمان‌های متعارف |
| سقف دال بتنی | دال یکپارچه بتن‌آرمه | رفتار مناسب و انعطاف معماری | وزن و حجم بتن بیشتر | ساختمان‌های متنوع |
| سقف وافل | دال مشبک دوطرفه | کاهش وزن و امکان دهانه‌های بزرگ‌تر | قالب‌بندی و اجرای تخصصی‌تر | پروژه‌های با دهانه‌های بزرگ |
| سقف یوبوت | دال مجوف با قالب ماندگار/پرکننده | کاهش وزن دال | نیازمند طراحی و اجرای دقیق | ساختمان‌های خاص و دهانه‌های بزرگ |
| سقف کوبیاکس | دال مجوف با گوی‌های توخالی | کاهش بتن غیرسازه‌ای | جزئیات اجرایی تخصصی | پروژه‌های متوسط و بزرگ |
| سقف کامپوزیت | فولاد + بتن با عملکرد مرکب | سرعت و هماهنگی با اسکلت فولادی | نیازمند جزئیات اتصال مناسب | ساختمان‌های اسکلت فلزی |
| سقف عرشه فولادی | ورق فولادی + بتن | سرعت بالای اجرا | نیاز به تجهیزات و جزئیات تخصصی | اسکلت‌های فولادی |
| سقف طاق ضربی | تیرهای فولادی + مصالح بنایی | روش سنتی و ساده | عملکرد لرزه‌ای و محدودیت‌های فنی | ساختمان‌های قدیمی |
| سقف پیش‌تنیده | بتن با کابل/فولاد پیش‌تنیده | مناسب برای دهانه‌های بزرگ | طراحی و اجرای تخصصی | پروژه‌های خاص و بزرگ |
در مقایسه با دال بتنی، سقف تیرچه بلوک معمولاً از نظر کاهش بتن مصرفی و وزن سقف مزیت دارد، اما دال بتنی از نظر شکل‌پذیری هندسی و برخی جزئیات معماری آزادی بیشتری ایجاد می‌کند.
در برابر سقف وافل، یوبوت و کوبیاکس، سقف تیرچه بلوک برای ساختمان‌های متعارف ساده‌تر و معمولاً اقتصادی‌تر است؛ در مقابل، سیستم‌های دال مجوف می‌توانند برای دهانه‌ها یا الزامات معماری خاص مزیت داشته باشند.
در پروژه‌های اسکلت فولادی، سقف کامپوزیت و عرشه فولادی به دلیل هماهنگی با سازه فلزی می‌توانند گزینه‌های جذابی باشند. از طرف دیگر، سقف پیش‌تنیده برای پروژه‌هایی که دهانه زیاد یا کنترل تغییرشکل اهمیت ویژه‌ای دارد، قابل بررسی است.
کاربرد سقف تیرچه بلوک در اسکلت بتنی و فلزی
کاربرد سقف تیرچه بلوک محدود به یک نوع ساختمان نیست. این سیستم به دلیل دسترسی مناسب به مصالح و آشنایی گسترده عوامل اجرایی، در پروژه‌های مختلف مورد استفاده قرار می‌گیرد.
در اسکلت بتنی، تیرچه‌ها روی تیرهای سازه‌ای قرار گرفته و پس از چیدمان بلوک‌ها و اجرای آرماتورها، عملیات بتن‌ریزی انجام می‌شود. هماهنگی بین سقف و تیرهای بتنی در این حالت اهمیت زیادی دارد.
در برخی پروژه‌های اسکلت فلزی نیز می‌توان از سیستم‌های تیرچه و بلوک استفاده کرد، مشروط بر آنکه جزئیات اتصال، تکیه‌گاه و طراحی سازه برای این سیستم در نظر گرفته شده باشد. مهم‌ترین کاربردهای آن عبارت‌اند از:
- ساختمان‌های مسکونی کم‌طبقه و میان‌مرتبه
- مجتمع‌های آپارتمانی
- ساختمان‌های اداری
- ساختمان‌های تجاری با دهانه‌های متعارف
- پروژه‌های آموزشی و خدماتی
- برخی ساختمان‌های صنعتی و کارگاهی
- پروژه‌های بازسازی و تکمیل ساختمان‌های موجود، در صورت امکان‌سنجی سازه‌ای
البته برای ساختمان‌هایی با دهانه‌های بسیار بزرگ، بارهای سنگین، بازشوهای گسترده یا محدودیت شدید ارتفاع سازه‌ای، ممکن است سیستم‌های دیگری عملکرد مناسب‌تری داشته باشند.
در زمان اجرای سقف تیرچه بلوک، کنترل شمع‌بندی، تراز تیرچه‌ها، سلامت بلوک‌ها، محل میلگردها، ضخامت بتن پوششی و کیفیت بتن‌ریزی اهمیت ویژه دارد. هرگونه اجرای غیراصولی می‌تواند موجب افزایش خیز، ترک یا شکم دادن سقف تیرچه بلوک شود.
آیا سقف تیرچه بلوک از نظر اقتصادی مقرون به صرفه است؟
در بسیاری از ساختمان‌های متعارف، سقف تیرچه بلوک از نظر اقتصادی گزینه قابل توجهی است؛ اما پاسخ به سؤال قیمت هر متر مربع سقف تیرچه بلوک چقدر است؟ بدون دانستن مشخصات پروژه امکان‌پذیر نیست. هزینه نهایی تابع چند پارامتر اصلی است:
- نوع تیرچه
- نوع و وزن بلوک
- استفاده از یونولیت یا بلوک‌های سفالی و سیمانی
- ضخامت و ارتفاع سقف
- مقدار میلگرد حرارتی و سایر آرماتورها
- حجم بتن مصرفی
- طول دهانه‌ها
- تعداد طبقات
- هزینه شمع‌بندی و تجهیزات
- دستمزد اجرای سقف
- هزینه حمل مصالح
- شرایط کارگاه و دسترسی به محل اجرا
به همین دلیل بهتر است به جای ارائه یک عدد ثابت، قیمت هر مترمربع را به‌صورت پارامتری بررسی کنیم:
| بررسی قیمت سقف تیرچه بلوک | ||
| پارامتر مؤثر | اثر احتمالی بر هزینه | دلیل |
| نوع تیرچه | کم تا زیاد | قیمت تیرچه بتنی، کرومیت و پیش‌تنیده متفاوت است |
| نوع بلوک | کم تا متوسط | وزن، جنس و روش تولید بر قیمت اثر دارد |
| یونولیت سقفی | متوسط | وزن کم‌تر ولی هزینه خرید و جزئیات اجرایی متفاوت |
| مقدار بتن | متوسط تا زیاد | افزایش ضخامت یا حجم بتن، هزینه مصالح و اجرا را بالا می‌برد |
| میزان میلگرد | متوسط تا زیاد | تابع طراحی سازه و بارگذاری است |
| دهانه سقف | متوسط تا زیاد | ممکن است به تیرچه قوی‌تر یا جزئیات اضافی نیاز داشته باشد |
| دستمزد اجرا | متوسط | به ارتفاع، شرایط کارگاه و حجم پروژه وابسته است |
| تعداد طبقات | غیرمستقیم | روی حمل، تجهیزات و برنامه اجرایی اثر می‌گذارد |
| شمع‌بندی | کم تا متوسط | به نوع سقف، دهانه و روش اجرا وابسته است |
بنابراین اگر هدف، برآورد قیمت سقف تیرچه بلوک باشد، باید قیمت مصالح و دستمزد در تاریخ اجرای پروژه، مشخصات سازه و نقشه‌های اجرایی همزمان بررسی شوند. حتی فهرست‌بهای ابنیه نیز مشخصات فنی مانند ضخامت سقف، نوع بلوک و نوع تیرچه را از اطلاعات مؤثر بر هزینه عملیات می‌داند و اجرای کامل سقف را شامل مواردی مانند تهیه و نصب تیرچه و بلوک، تراز کردن، شمع‌بندی، بتن ریزی و نگهداری بتن می‌داند.
در نتیجه، ارزان‌ترین سقف تیرچه بلوک لزوماً بهترین انتخاب نیست. کاهش بیش از حد هزینه با انتخاب تیرچه یا بلوک نامناسب می‌تواند در نهایت هزینه تعمیر، اصلاح یا حتی تقویت سازه را افزایش دهد.
کلام پایانی
سقف تیرچه بلوک به دلیل اجرای نسبتاً ساده، دسترسی مناسب به مصالح و هزینه رقابتی، یکی از سیستم‌های پرکاربرد سقف در ساختمان‌های ایران است. انتخاب نوع تیرچه، بلوک و آرماتور باید بر اساس دهانه، بارگذاری، نوع اسکلت و شرایط معماری پروژه انجام شود.
کیفیت بتن‌ریزی، میلگرد حرارتی، کلاف میانی، شمع‌بندی و اجرای صحیح نیز نقش مهمی در عملکرد سقف دارند؛ زیرا اجرای نادرست می‌تواند باعث ترک، خیز یا شکم دادن سقف تیرچه بلوک شود. بنابراین انتخاب نهایی باید بر پایه محاسبات مهندس سازه و ضوابط فنی پروژه باشد، نه صرفاً قیمت یا رایج بودن سیستم.
