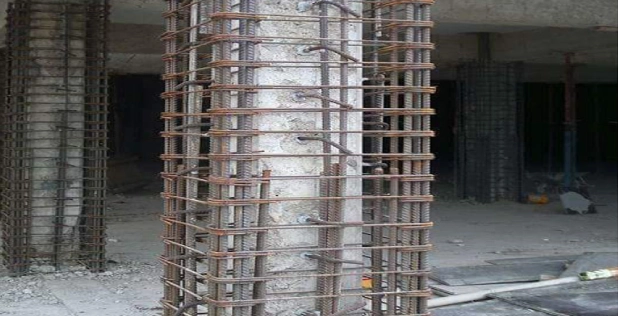

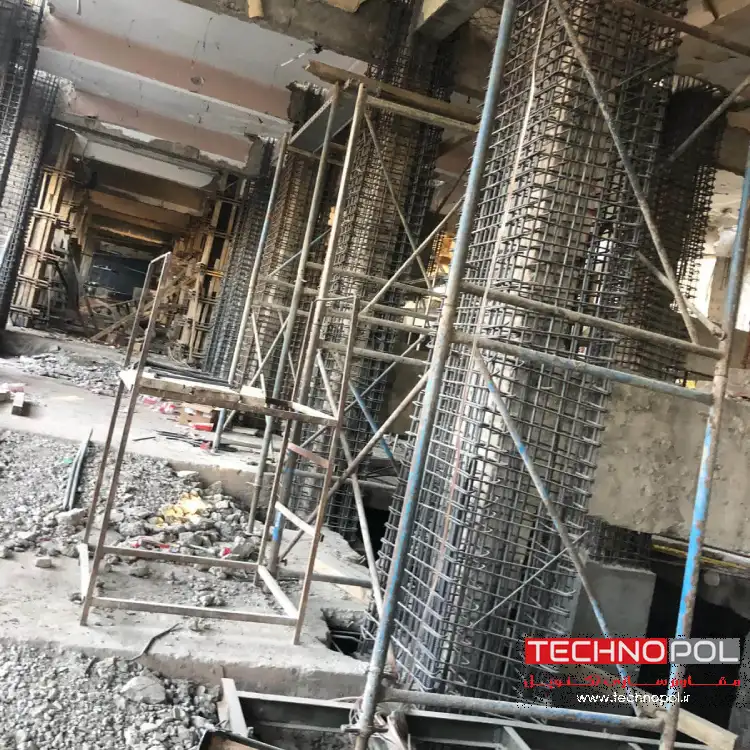

مقاوم سازی با ژاکت بتنی

یکی از روش های رایج و قابل اتکا در پروژه های مقاوم سازی، ژاکت بتنی یا Concrete Jacketing است؛ روشی که کارشناسان مقاوم سازی تکنوپل سال‌ها در پروژه های عمرانی مختلف مورد استفاده قرار داده اند و همچنان یکی از گزینه‌های اصلی برای افزایش ظرفیت باربری و بهبود عملکرد لرزه‌ای سازه‌ها محسوب می‌شود.

انتخاب روش مناسب برای مقاوم سازی سازه، موضوعی حساس و راهبردی برای کارفرمایان، ناظران، طراحان و مدیران پروژه است. هر پروژه شرایط، محدودیت‌ها و اهداف خاص خود را دارد و به همین دلیل، انتخاب سیستم تقویتی نمی‌تواند صرفاً بر اساس تجربه گذشته یا مقایسه سطحی صورت گیرد

در ادامه این مطلب، تلاش کرده‌ایم با ارائه توضیحات کامل، جدول‌های مقایسه‌ای و بررسی نکات اجرایی و طراحی، راهنمایی جامع از مقاوم سازی به روش ژاکت بتنی که طرح، اجرا و تامین مصالح یکی از خدمات مقاوم سازی تکنوپل می باشد ارائه کنیم تا تصمیم‌گیری برای شما ساده‌تر، دقیق‌تر و آگاهانه‌تر باشد.

آشنایی با روش مقاوم سازی ژاکت بتنی (Concrete Jacketing)

ژاکت بتنی (Concrete Jacketing) از روش‌های مؤثر، مرسوم و محبوب مقاوم سازی است که در پروژه های مختلف عمرانی به‌کار می‌رود. این روش بخصوص در سازه های بتن آرمه کاربرد فراوان دارد و در کنار مقاوم سازی با FRP، یکی از پرکاربرد ترین گزینه‌ها برای تقویت سازه های بتنی محسوب می‌شود.

فرایند اجرای ژاکت بتنی معمولاً شامل سه مرحله اصلی است: کاشت میلگرد، قالب‌ بندی و بتن‌ریزی. ابتدا میلگرد های جدید روی عضو سازه‌ای موجود کاشته می‌شوند، سپس قالب‌ بندی انجام شده و در نهایت بتن‌ریزی صورت می‌گیرد تا عضو قدیمی و جدید به‌صورت یکپارچه عمل کنند.

ژاکت بتنی دامنه کاربرد گسترده‌ای دارد؛ از ساختمان های بتن آرمه و پل ها تا المان های مختلف سازه ای مانند تیرها و ستون‌ها. هدف اصلی استفاده از این روش، افزایش مقاومت و ظرفیت باربری سازه است. انتخاب ژاکت بتنی مشابه سایر روش‌های مقاوم سازی، بر اساس شرایط پروژه، میزان آسیب و نیازهای عملکردی انجام می‌شود.

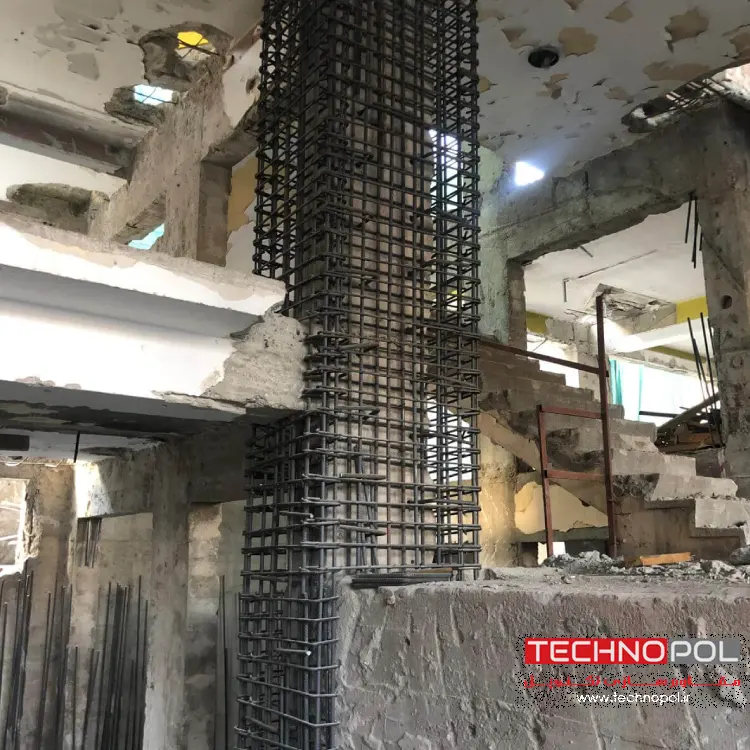

چرا از روش ژاکت بتنی برای مقاوم سازی استفاده می شود؟

استفاده از ژاکت بتنی معمولاً در شرایط زیر مدنظر طراحان و کارفرمایان است:

• مقاوم سازی سازه در برابر زلزله
• تغییر کاربری ساختمان و نیاز به افزایش ظرفیت باربری
• افزایش شکل پذیری و سختی المان‌های سازه‌ای

ژاکت بتنی می‌تواند برای سازه‌های بتنی و حتی فولادی به کار رود، هرچند بیشتر در سازه های بتنی مرسوم است. در ادامه، 6 کاربرد این روش برای المان‌های مختلف سازه‌ای آمده است:

چرا ژاکت بتنی یکی از روش‌های محبوب مقاوم سازی است؟

ژاکت بتنی به دلیل توانایی بالا در افزایش ظرفیت باربری و بهبود رفتار سازه، به یکی از روش های پرکاربرد در مقاوم سازی تبدیل شده است. این روش با اضافه کردن بتن، میلگرد و خاموت جدید به عضو موجود، باعث افزایش مقطع و در نتیجه ارتقاء قابل توجه عملکرد سازه می شود.

برای درک بهتر میزان تاثیر ژاکت بتنی، می توان یک مثال ساده ذکر کرد:

در یک ستون بتنی با ابعاد 25×25 سانتیمتر که ۴ میلگرد قطر 18 میلیمتر و خاموت قطر 8 میلیمتر با فاصله 30 سانتیمتر در آن استفاده شده است، یک ژاکت بتنی به ضخامت 10 سانتیمتر شامل ۸ میلگرد قطر 20 میلیمتر و خاموت قطر 10 میلیمتر با فاصله 10 سانتیمتر اجرا شده است. نتایج نشان می دهد:

• مقاومت خمشی از ۲۵ کیلو نیوتن متر به ۳۲۰ کیلو نیوتن متر رسیده است (حدود 1180 درصد)
• مقاومت برشی از ۲۰ کیلو نیوتن به ۲۳۵ کیلو نیوتن افزایش یافته است (حدود 1075 درصد)

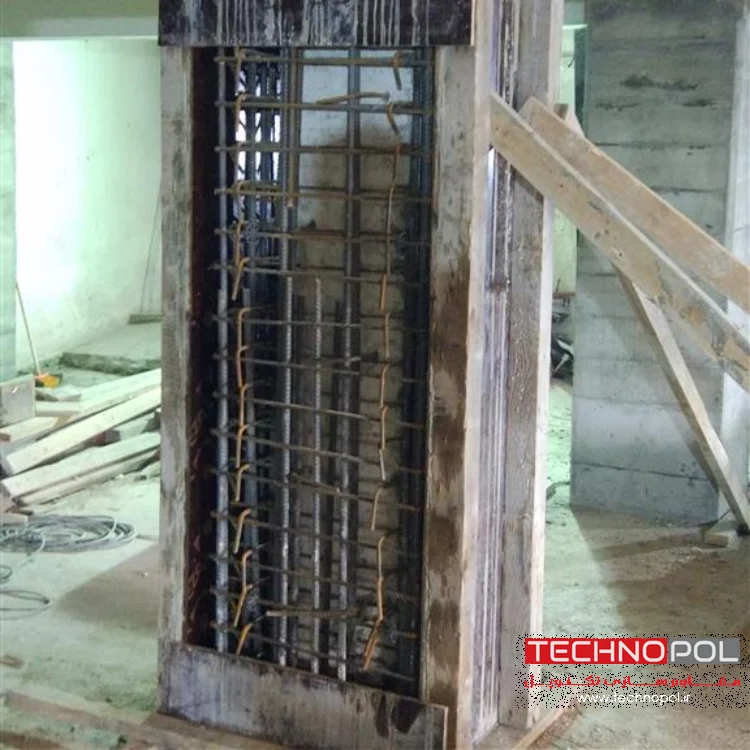

مراحل اجرای ژاکت بتنی برای مقاوم سازی

اجرای ژاکت بتنی فرآیندی دقیق و چندمرحله ای است که هدف آن ایجاد یک لایه مقاوم اطراف عضو سازه ‌ای و افزایش ظرفیت باربری، شکل پذیری و دوام سازه می باشد. این روش برای مقاوم سازی انواع اعضا شامل ستون، تیر، دیوار برشی، دال و فونداسیون به کار می رود و بسته به نوع عضو و شرایط پروژه، ممکن است برخی نکات اجرایی به صورت خاص رعایت شود.

نمونه جزئیات اجرایی برای مقاوم سازی با ژاکت بتنی

در پروژه های مقاوم سازی، نقشه ها و دیتیل های اجرایی نقش کلیدی در تضمین کیفیت و عملکرد صحیح ژاکت بتنی دارند. اجرای این روش تنها به اضافه کردن بتن و آرماتور محدود نیست؛ بلکه نیازمند طراحی دقیق نحوه اتصال بتن جدید به بتن موجود، نوع و محل کاشت میلگرد، آرایش خاموت ها، روش قالب بندی و نحوه عمل آوری است. بنابراین دسترسی به نقشه های استاندارد و دیتیل های مهندسی شده برای طراحان، ناظران و کارفرمایان اهمیت زیادی دارد.

در تکنوپل، نقشه های اجرایی ژاکت بتنی بر اساس ضوابط فنی و دستورالعمل های معتبر تهیه می شوند و شامل جزئیات لازم برای مقاوم سازی ستون، تیر، دیوار برشی، دال و فونداسیون هستند. این دیتیل ها مواردی مانند کاشت میلگردهای طولی و عرضی، نحوه مهار میلگردها در فونداسیون، وصله های برشی، نحوه پیوستگی بتن جدید و قدیم و کنترل ضخامت ژاکت را با شفافیت کامل نمایش می دهند.

تفاوت روش ژاکت بتنی با FRP، ژاکت فولادی و FRCM در مقاوم سازی

در پروژه های مقاوم سازی سازه، انتخاب روش مناسب تنها به یک عامل محدود نیست. طراح سازه، مدیر پروژه و کارفرما همگی به دنبال راهکاری هستند که سه ضلع اصلی تصمیم گیری یعنی هزینه، طراحی و اجرا را با بهترین تعادل ارائه دهد. واقعیت آن است که هیچ پاسخی یکسان برای همه پروژه ها وجود ندارد؛ شرایط سازه، محدودیت اجرا، میزان خسارت، اهداف تقویتی و بودجه پروژه تعیین کننده هستند.

از نظر هزینه، نمی توان به شکل مطلق اعلام کرد کدام روش اقتصادی‌تر است؛ گاهی ژاکت بتنی منطقی‌ترین گزینه است و در مواردی دیگر FRP یا ژاکت فولادی یا FRCM مناسب‌تر خواهد بود. از نظر سهولت اجرا، سیستم‌های FRP و FRCM به دلیل سرعت نصب و عدم نیاز به قالب بندی و بتن ریزی، معمولا اجرای ساده‌تری نسبت به ژاکت بتنی و ژاکت فولادی دارند. از منظر فنی نیز هر چهار روش نیازمند طراحی اصولی هستند و در برخی شرایط ممکن است یک سیستم عملکرد مطلوب داشته باشد و دیگری مناسب نباشد.

قیمت اجرای ژاکت بتنی چگونه تعیین می شود؟

هزینه مقاوم سازی با ژاکت بتنی قیمت ثابت و مشخصی ندارد. برخلاف تصور برخی کارفرمایان که انتظار اعلام یک نرخ واحد مثلاً «قیمت ژاکت بتنی برای ستون = X تومان» دارند، واقعیت این است که هزینه نهایی فقط بعد از بررسی فنی شرایط سازه قابل تعیین است. دلیل این موضوع، وابستگی هزینه‌ها به عوامل فنی، آزمایشگاهی، طراحی و اجراست. قبل از اعلام قیمت، معمولاً مراحل زیر لازم است:

برای برآورد دقیق هزینه، پیشنهاد می‌شود با کارشناسان فنی تکنوپل تماس بگیرید و پس از بازدید و ارزیابی تخصصی، قیمت دقیق اعلام خواهد شد.

بررسی نقاط ضعف و چالش‌های روش ژاکت بتنی

اگرچه ژاکت بتنی یک روش مطمئن و بسیار رایج برای افزایش ظرفیت سازه است، اما تصمیم‌گیری درباره استفاده از آن باید با در نظر گرفتن ویژگی های پروژه و تحلیل دقیق اثرات جانبی انجام شود. طراحان و مدیران پروژه معمولاً زمانی به سراغ این روش می‌روند که نیاز به افزایش قابل توجه مقاومت و شکل‌پذیری وجود داشته باشد، اما در کنار مزایا، شناخت محدودیت‌ها می‌تواند از چالش‌های اجرایی و هزینه‌های اضافی جلوگیری کند.

در ادامه، مهم‌ترین محدودیت‌ها و ملاحظات این روش آورده شده است:

• افزایش ابعاد مقطع عضو بتنی و تأثیر منفی بر معماری
• افزایش بار مرده وارد بر ساختمان
• چالش‌های اجرایی در مقایسه با روش FRP
• زمان‌بر بودن و ایجاد مزاحمت برای ساختمان های در حال بهره برداری
• لزوم تقویت عضو های دیگر به علت افزایش سختی

خدمات مشاوره تخصصی در طراحی و اجرای ژاکت بتنی

تکنوپل خدمات کامل مقاوم سازی با ژاکت بتنی را از مرحله بررسی سازه تا اجرای نهایی ارائه می‌دهد. تیم ما ابتدا وضعیت سازه و نیاز پروژه را تحلیل می‌کند، سپس طرح تقویتی مطابق ضوابط فنی ارائه شده و تمام مراحل اجرا شامل آماده‌سازی سطح، کاشت میلگرد، قالب‌ بندی، بتن ریزی و عمل‌آوری انجام می‌شود. برای دریافت مشاوره و برآورد دقیق هزینه، با کارشناسان ما در تماس باشید.
